Alfa Laval Micro - Présentation Générale de Micro STC2

Alfa Laval Micro
Consignes d'installation, d'entretien et d'exploitation
13
3.5 Présentation générale de Micro STC2

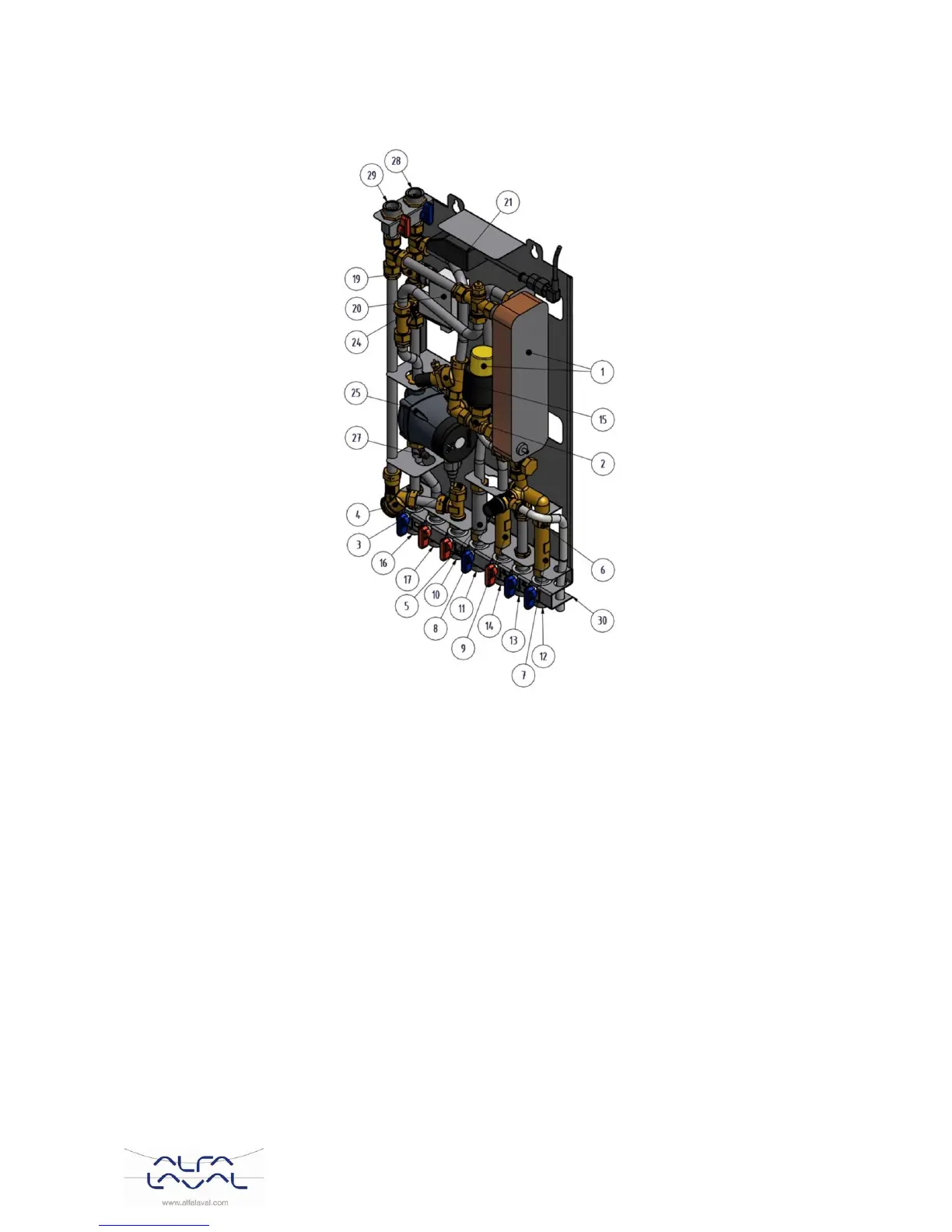

Figure 5
1
Échangeur de chaleur et régulateur de
température pour l'eau chaude sanitaire
16
Retour circuit de chauffage
2
Vanne de régulation pour l'eau chaude sanitaire
17
Départ circuit de chauffage
3
Raccordement de la sonde de température,
sortie circuit de chauffage
19
Vanne de régulation, circuit de chauffage
4
Filtre pour le réseau primaire de chauffage
20
Servomoteur, circuit de chauffage
5
Adaptateur de compteur d’énergie
21
Boîtier de raccordement pour alimentation
électrique et sondes, circuit de chauffage
6
Clapet anti-retour pour l'eau froide
22
Sonde d’ambiance
7
Adaptateur pour compteur d'eau froide
23
Sonde de température extérieure
8
Soupape de sûreté pour eau chaude sanitaire
24
Clapet anti-retour pour le circuit de
chauffage
9
Adaptateur pour compteur d'eau chaude sanitaire
25
Pompe de circulation, circuit de chauffage
10
Arrivée du réseau primaire de chauffage
26
Aquastat limiteur pour plancher chauffant
(en option)
11
Retour réseau primaire de chauffage
27
Sonde de température départ circuit de
chauffage
12
Eau froide (EF)
28
Température retour primaire
13
Sortie d'eau froide (EF)
29
Température arrivée primaire
14
Eau chaude sanitaire(ECS)
30
Barrette de prémontage, comprenant les
vannes d'arrêt (en option)
15
Régulateur de pression différentielle
