Alfa Laval Micro - Productoverzicht Micro STC2

Alfa Laval Micro
Instructies voor installatie, onderhoud en bediening
13

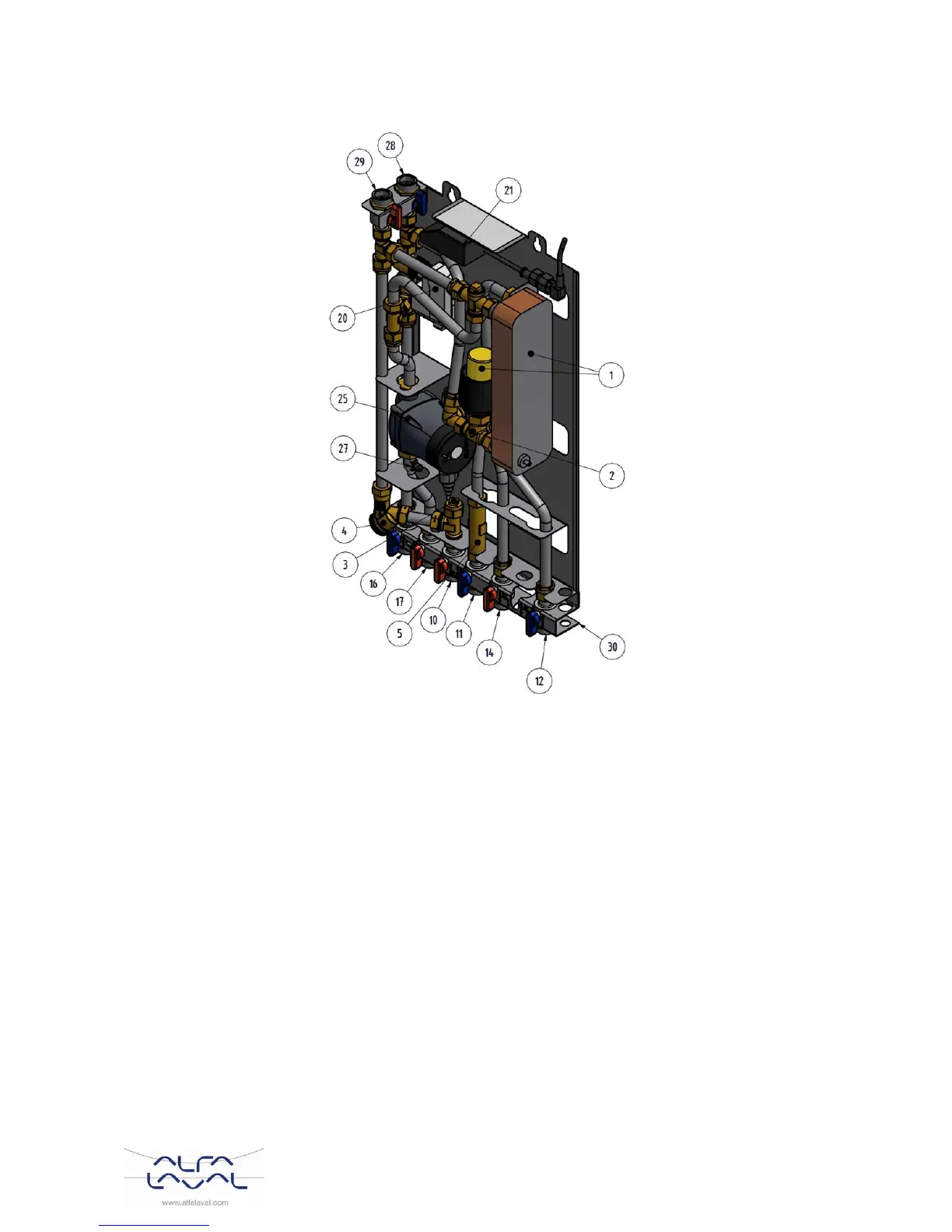

3.5 Productoverzicht Micro STC2
Afbeelding 5
1
Warmtewisselaar en temperatuurregelaar voor
warm water
20
Servomotor, verwarmingscircuit
2
Regelklep voor warm water
21
Aansluitdoos voor netvoeding en sensors,
verwarmingscircuit
3
Temperatuursensoraansluiting, verwarmings-
nettoevoer
22
Kamerthermostaat/bedieningspaneel
4
Filter voor verwarmingsmedium
23
Sensor buitentemperatuur (optie)
5
Adapter voor energiemeter
24
Terugslagklep voor verwarmingscircuit
10
Verwarmingsnet, toevoer
25
Circulatiepomp, verwarmingscircuit
11
Verwarmingsnet, retour
26
Thermostaat vloerverwarming (optie)
12
Koud water (kw)
27
Toevoer temperatuursensor, verwarmingscircuit
14
Warm water (ww)
28
Verwarmingscircuit primaire temperatuur, retour
16
Verwarmingscircuit, terugvoer
29
Verwarmingscircuit primaire temperatuur,
toevoer
17
Verwarmingscircuit, toevoer
30
Aansluitblok inclusief afsluitkleppen (optie)
19
Regelklep, verwarmingscircuit
