Alfa Laval Micro - Produktöversikt Micro DPC

Alfa Laval Micro
Installation, service och driftinstruktion
10

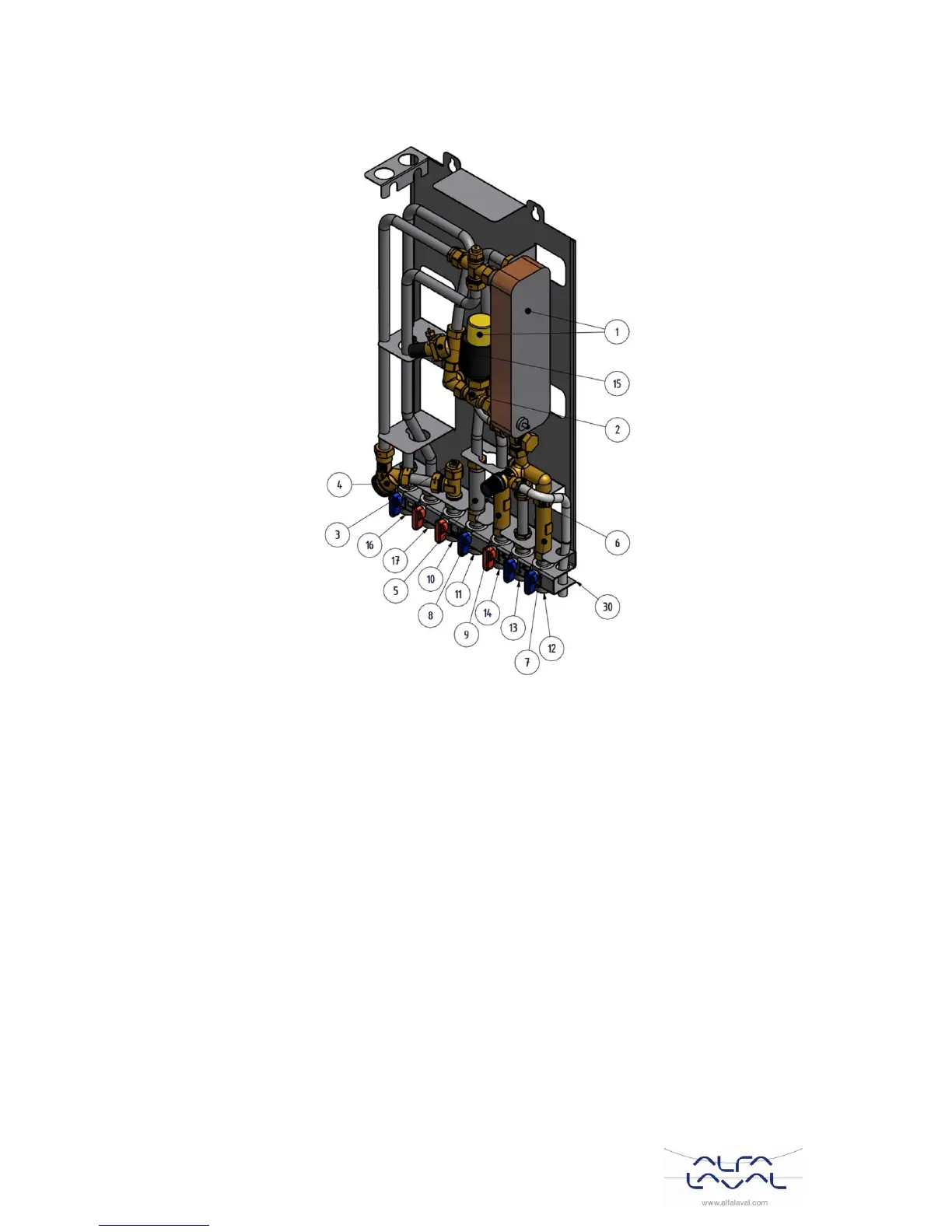

Produktöversikt Micro DPC 3.2
Bild 2
1
Värmeväxlare, inkl. utrustning för
temperaturreglering av varmvatten2
10
Värmenätverk, tillopp
2
Reglerventil, varmvatten
11
Värmenätverk, retur
3
Anslutning för temperaturgivare, värmenätverk
tillopp
12
Kallvatten, inlopp
4
Filter, värmenätverk
13
Kallvatten, utlopp
5
Passbit, energimätare
14
Varmvatten
6
Backventil kallvatten
15
Differenstrycksregulator
7
Passbit, kallvattenmätare
16
Värmekrets, retur
8
Säkerhetsventil tappvarmvatten
17
Värmekrets, tillopp
9
Passbit, varmvattenmätare
30
Anslutningsskena med avstängningsventiler
(tillval)
