Section 6 Operating Principles
6-8
.

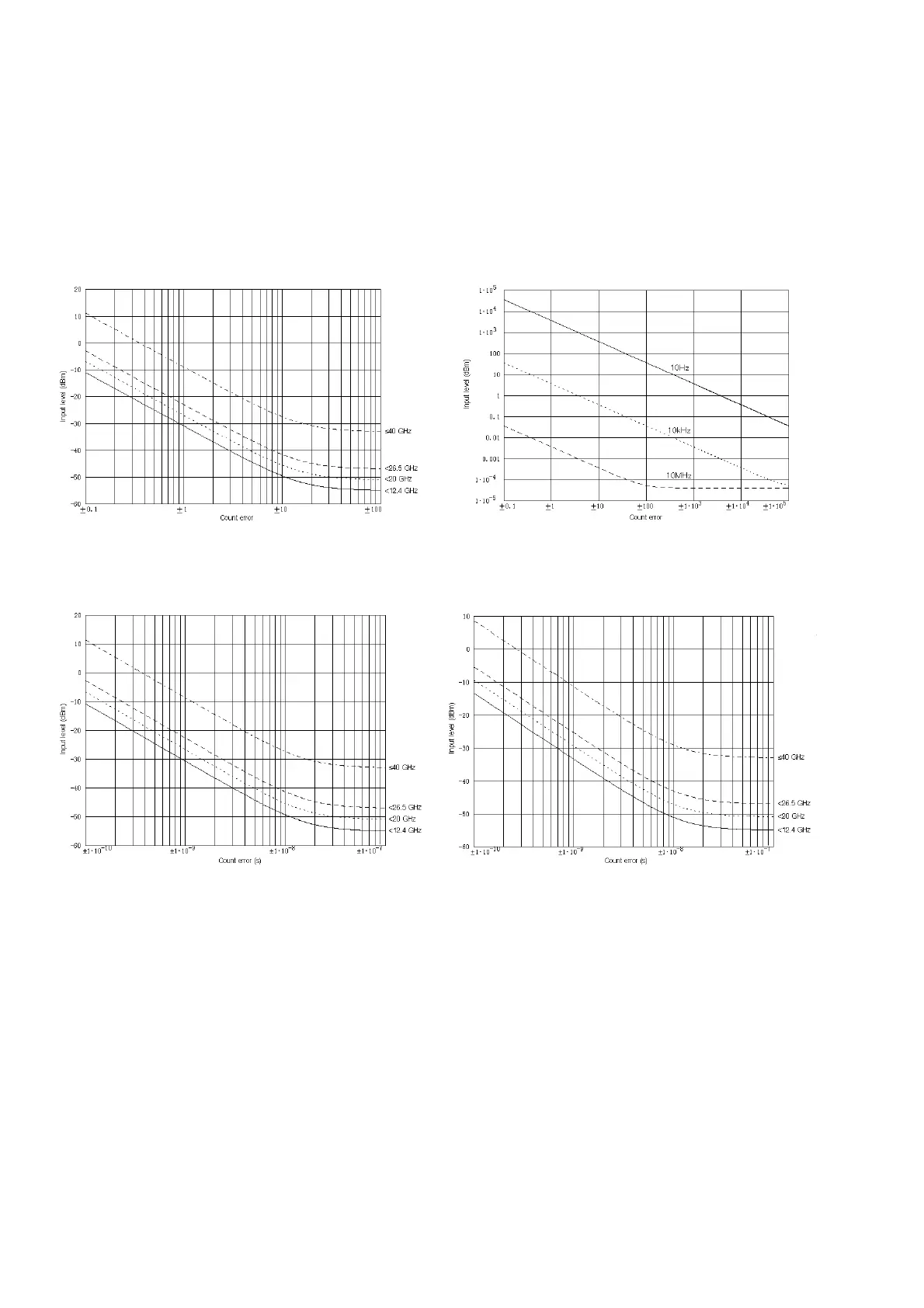

Fig. 6-7 to 6-10 show the relationship between count error and input level only when noise is assumed to be due to
MF2412B/MF2413B/MF2414B (assumes there is no input signal noise).
Fig. 6-7 Input1 Frequency Measurement
Count Error Versus Input Level
Fig. 6-8 Input2 Frequency Measurement
Count Error Versus Input Level
Fig. 6-9 Input1 Pulse Width Measurement
(Wide) Count Error Versus Input Level
Fig. 6-10 Input1 Pulse Width Measurement
(Narrow) Count Error Versus Input
Level
