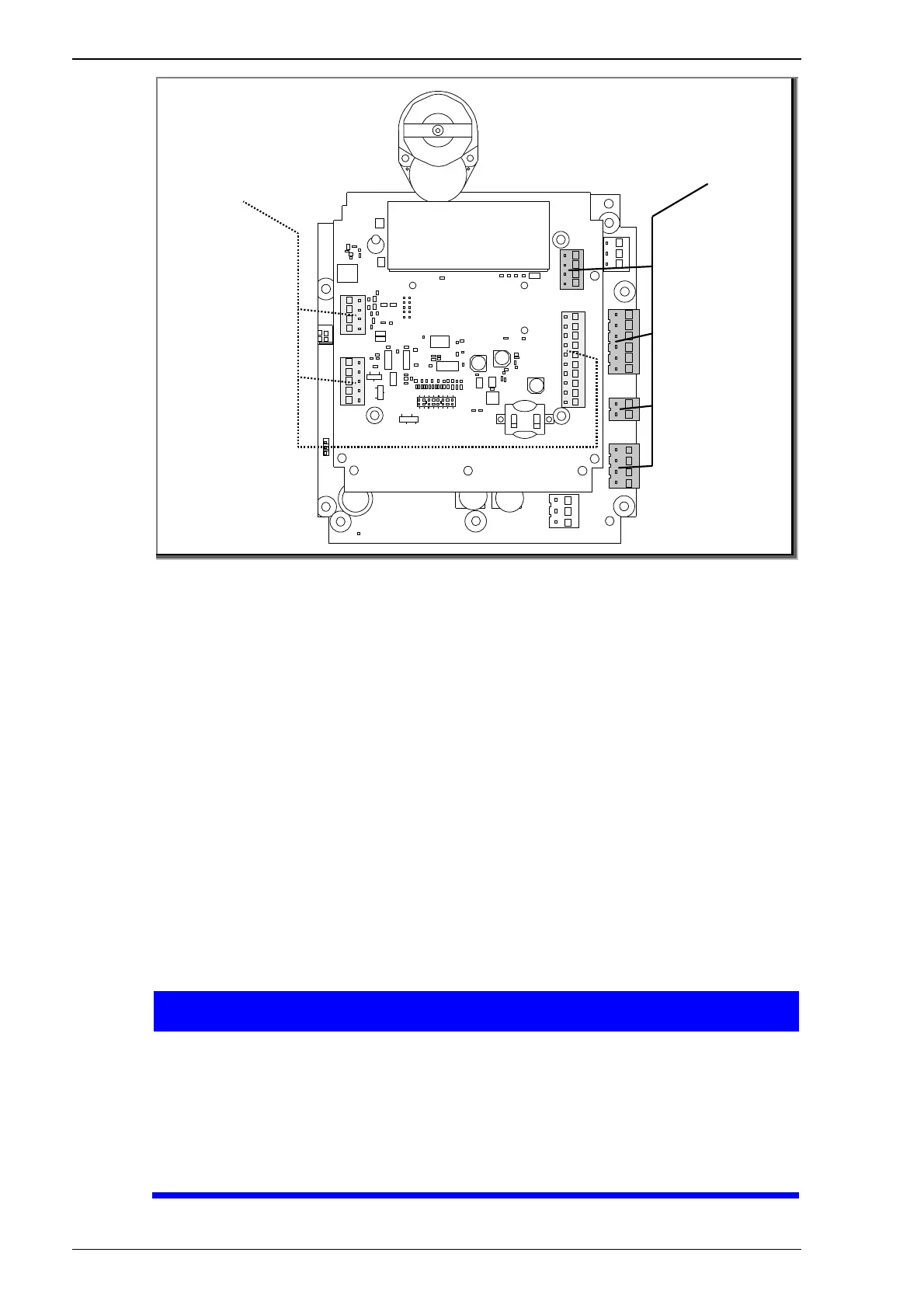

Fig. 4
5.2 Installation
La vanne de la commande se monte aussi bien au-dessus qu’au-
dessous de la surface de l’eau.
En cas de montage au-dessous de la surface de l’eau, observer
les points suivants :
• En cas de montage de la vanne de la commande entre 1 et
3 m au-dessous de la surface de l’eau, il est indispensable
d’installer un clapet antiretour SPECK à ressorts (a).
• Éviter un montage entre 3 et 6 m au-dessous de la surface
de l’eau. Un montage à une profondeur supérieure à 6 m
n’est pas autorisé.
• Dans la canalisation, installer soit un clapet antiretour
SPECK à ressorts (réf. 2409102063) ou une boucle de
montage jusqu’à la surface de l’eau (b).
AVIS
Lorsque ces mesures constructives ne sont pas prises en cas de
montage au
-dessous de la surface de l’eau, un reflux dans la
canalisation est possible à travers la vanne pendant la
commutation. Celui
-ci peut se répercuter de manière négative sur
la commutation de la vanne
de la commande (usure, durée de
vie, ...).
