Installazione
48 IT 03|2022

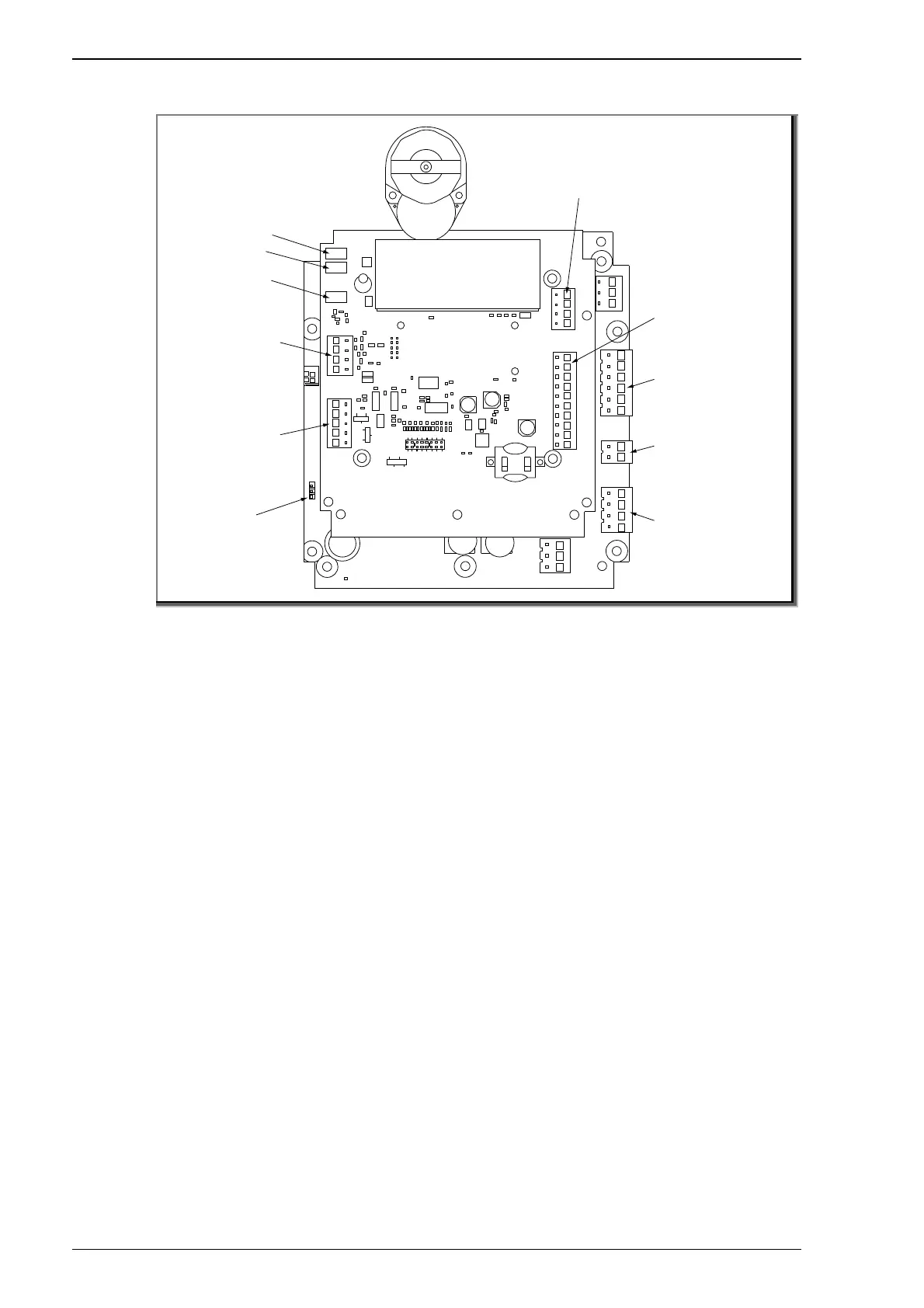

5.3.3 Schema di collegamento
Fig. 7
Per il collegamento dei cavi staccare dapprima le spine dal
connettore multi-pin verso l’alto. In questo modo i cavetti
impermeabilizzati con capicorda possono essere inseriti molto
comodamente senza attrezzi sotto i punti di apertura color
arancione.
Si può alzare o abbassare il volume del segnale acustico
cambiando il ponticello situato sotto le connessioni per la pompa
VS sulla scheda inferiore. Se necessario, si può rimuovere il
ponticello. In questo caso il segnale acustico viene meno.
3 ingressi digitali con 230 V
N, AC1, AC2, AC3
3 ingressi digitali a
potenziale zero
DNG, DCx
2 uscite relè
Z1, Z2, Z_, 11, 14, 12
Pompa (max. 4 A
) con
motore asincrono
Lp, Np
Alimentazione
L, L, N, N
Cavo di controllo
BADU Eco VS o
BADU Eco Touch-Pro
GND, rosso, marrone,
verde, bianco
Sensore di livello
(opzione)
(è presente un morsetto
di distribuzione PE)
315 mAT
4 AT
WG27.50.118-5-P
Sensore 3
GND
Sensore 2
Volume del
segnale acustico
