Installation
48 DE 03|2022

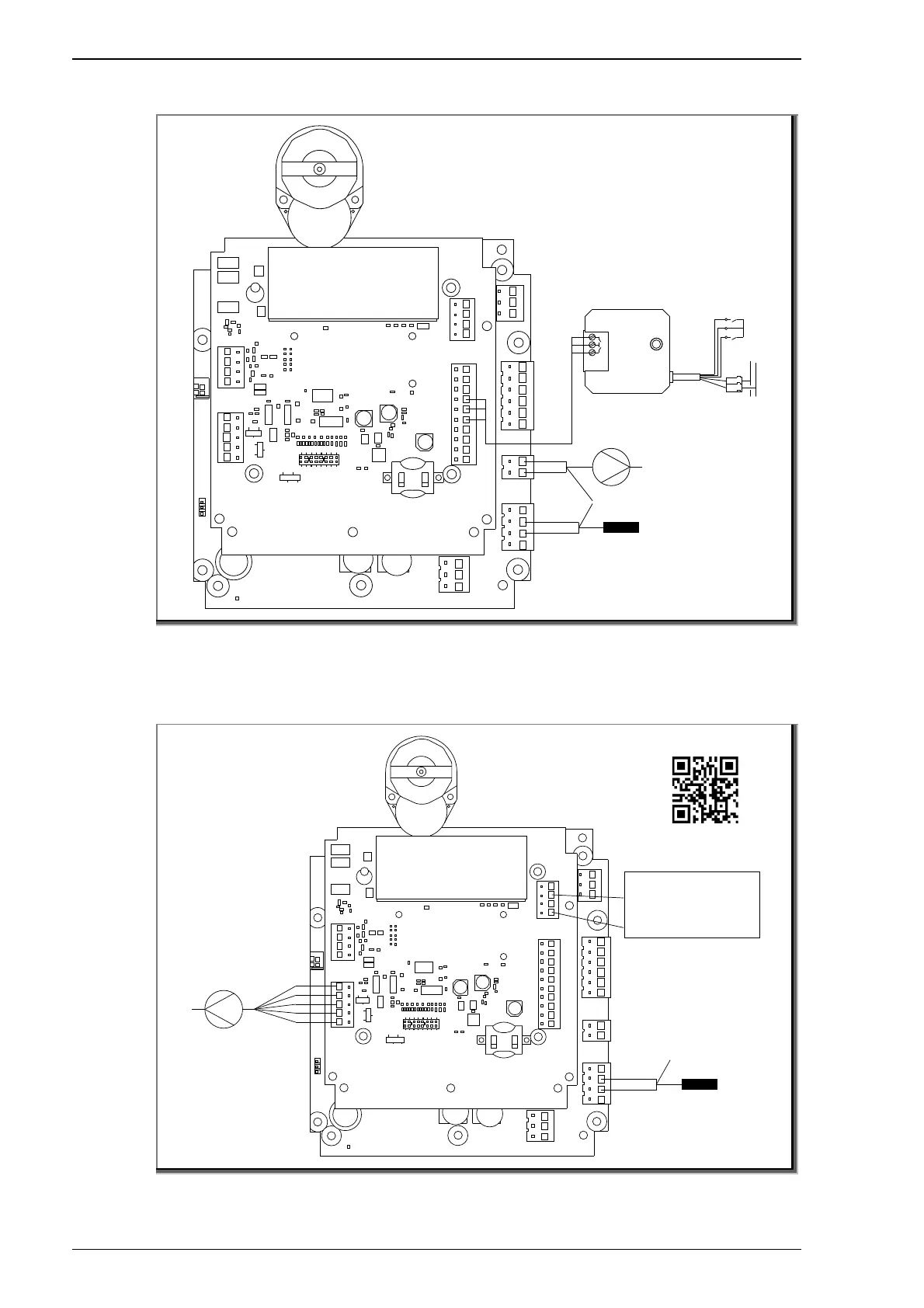

5.3.4 Anschlussschema Pumpe BADU Prime und KNX-Adapter
Abb. 8
5.3.5 Anschlussschema für BADU VS-Pumpe und externe
Filtersteuerung
Abb. 9
PE
S1 S2
KNX+ /RD KNX- /BK IN 1 /GN Com /WH In /YE
S1/S2/Addr .
In 1
Com
In 2
+
-
Bus KNX 30 V DC
Versorgu n g (Kabel mit Stecker)
WG27.50.11 9 -1-P
PE
externe Filtersteuerung (230 V)
L
out
N
out
WG27.50.120-1-P
Ve r s o r g u n g (Kabel mit Stecker)
