Instalación
50 ES 03|2022

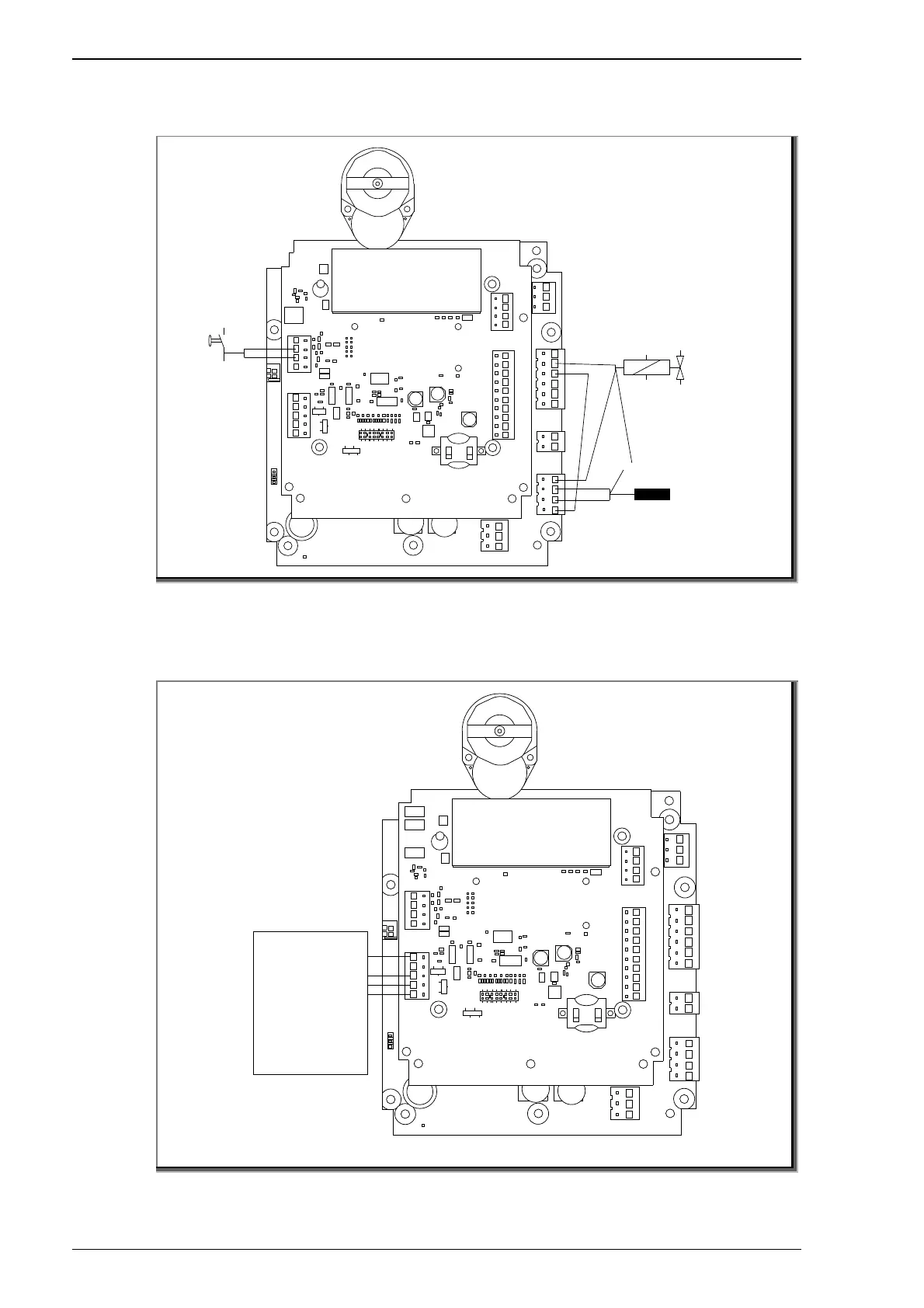

5.3.6 Esquema de conexiones del interruptor de flotador y de la
electroválvula
Fig. 10
5.3.7 Esquema de conexiones en combinacn con el convertidor
de frecuencia BADU Eco Drive II
Fig. 11
G
S1
14
11
N
L
N
L
PE
WG27.50.121-6-P
Alimentación (cable con conector)
WG27.50.127-6-P
20
29
32
33
BADU Eco Drive II
Parámetros:
ajustar 5-00 en [1]
NPN y reinicio
"Autorización" e
"Inicio" en el Eco Drive
deben conectarse a 0 V.
