Technische Daten
03|2022 DE 61
10 Technische Daten
Platine
mikroprozessorgesteuert
Betriebsspannung
1~ 230 V, 50 Hz
Anschlusswert (Motorleistung P
1
)
max. 1,00 kW
Sicherung, nur für
Stellmotor/Pumpe
315 mA träge/4 A träge
Betriebsdruck
max. 2 bar

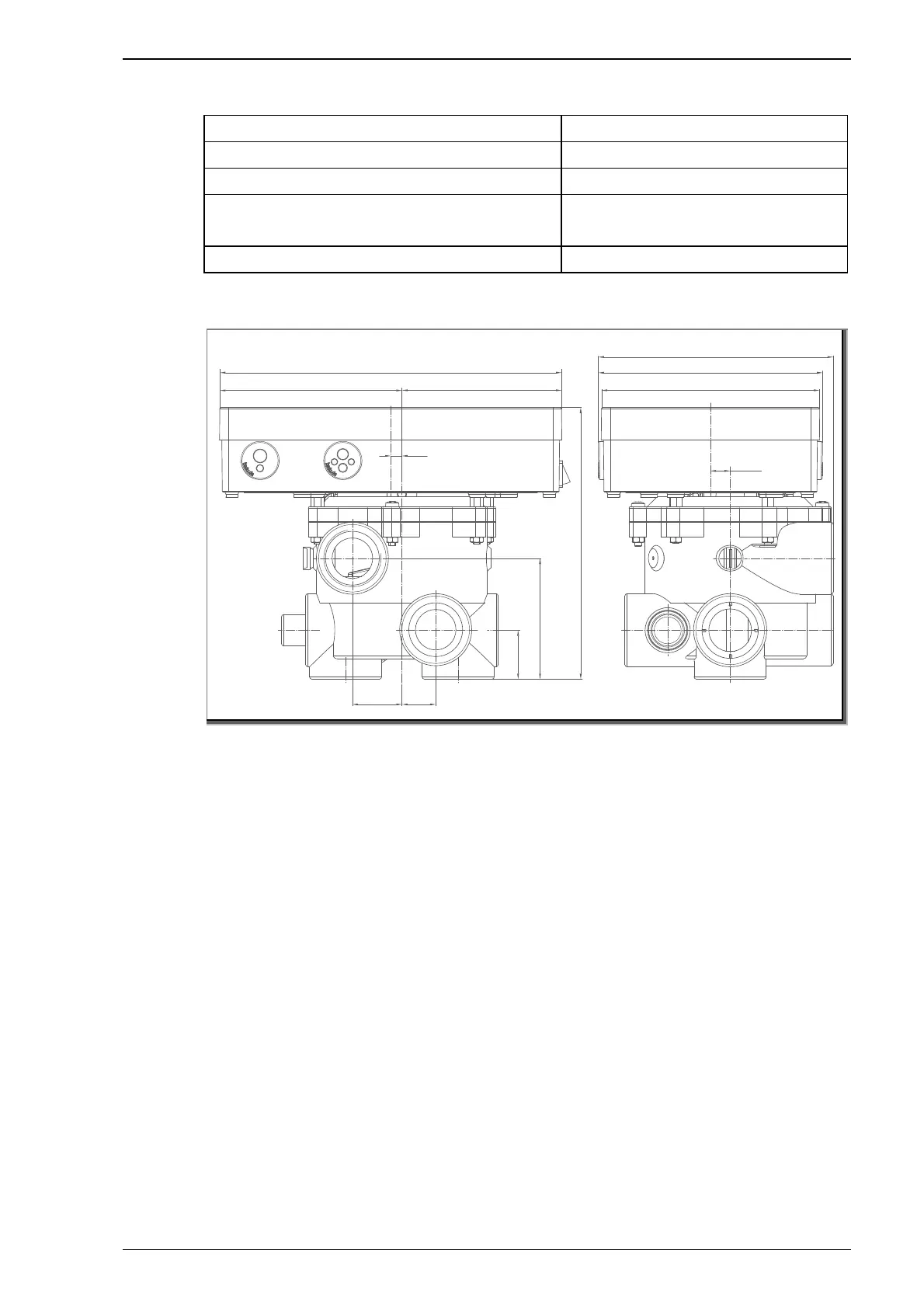

10.1 Maßzeichnung
Dargestellte Ausführung BADU OmniTronic mit BADU Mat R41
Maße in Klammern ( ) gelten für BADU OmniTronic mit
BADU Mat R51
(303,5)
10
141,75
161,75
241,5 (286,5)
43 (56)
44 (35) 30 (35)
107,5 (132)
199
193,5
208,6 (219)
17,5
WG26.150.010-P
