BADU OmniTronic - Électrovanne

Installation
52 FR 03|2022

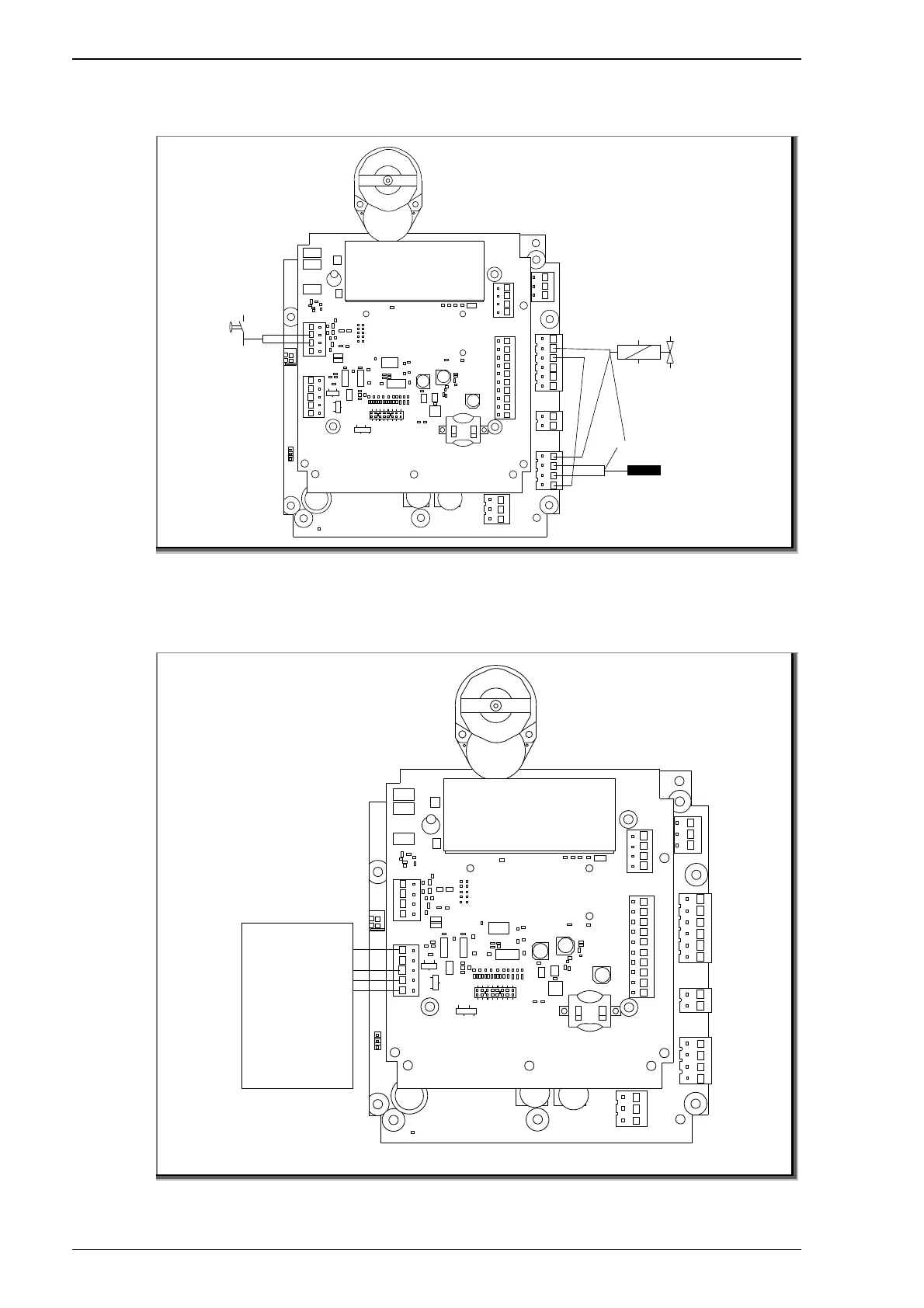

5.3.6 Schéma de raccordement pour interrupteur à flotteur et
électrovanne
Fig. 10
5.3.7 Schéma de raccordement avec le convertisseur de fréquence
BADU Eco Drive II
Fig. 11
G
S1
14
11
N
L
N
L
PE
WG27.50.121-3-P
Alim entati on (câble avec fiche)
WG27.50.127-3-P
20
29
32
33
BADU Eco Drive II
Paramètre :
Régler 5-00 sur [1]
NPN & redémarrage
« Activation » et
« Démarrage » sur
l’Eco Drive doivent
être connectés sur 0 V.
