BADU OmniTronic - Sostituzione Dei Fusibili

Installazione
03|2022 IT 47
Î Collegamento alla rete (L,N) 230 V, 50/60 Hz (tensione
continua)
Carico di contatto
Z1, Z2 max. 2 A, 250 V~ AC3
11, 12, 14 max. 2 A, 250 V~ AC3
Carico di collegamento
Lp, Np max. 4 A, 250 V~ AC3
Interruttore a bilico
L’interruttore a bilico installato sul lato anteriore serve da
inseritore e da disinseritore di tutto l’apparecchio.
La lampada a bagliore nell’interruttore a bilico indica lo stato di
pronto operativo. Se l’apparecchio è spento, non vengono
emesse informazioni di contatto attraverso z1-z2.
5.3.1 Sostituzione dei fusibili
Sono installati due fusibili differenti.
• Fusibile 4A per pompe con motore asincrono
• Fusibile 315 mA per la protezione della scheda elettronica

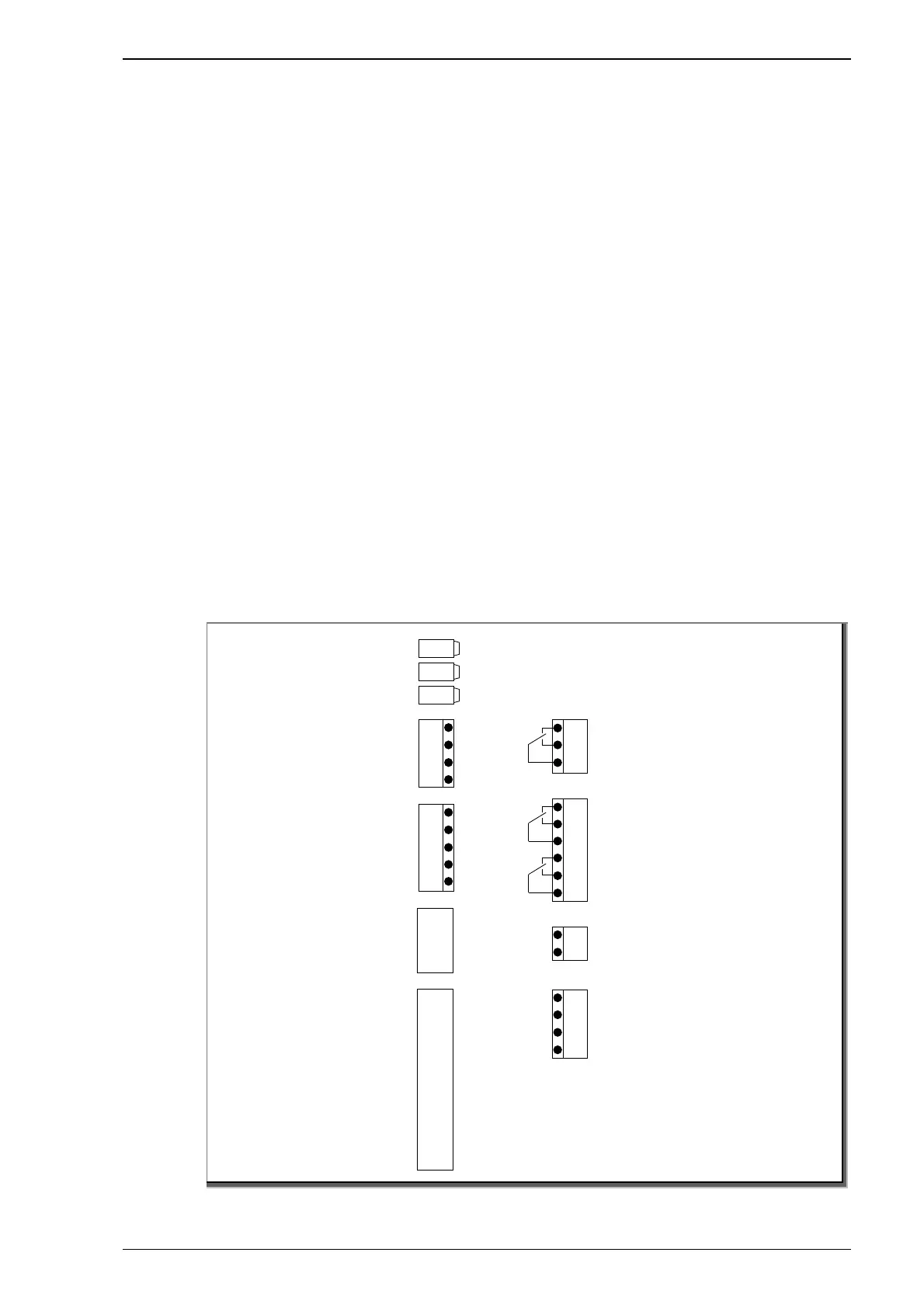

5.3.2 Schema morsetti
Fig. 6
+/-
G
S1
h
GND
rd
br
gr
wh
Sensore di livello:
G, S1
Pompa VS e
pompa Eco Touch Pro
secondo i colori
dei cavi
AC3
AC2
AC1
N
GND
DC3
GND
DC
2
GND
DC1
GND
DC5
GND
DC4
Ingress o 230 V:
AC1, N = RS
AC2, N = FIL
Ingress o a potenziale
zero :
DC1, GND = RS
DC2, GND = FIL
DC4, GND = temperatura
DC5, GND = temperatura
Z1
Z2
Z_ 11
14
12
L
L
N N
Lp
Np
Contatto:
Va l v o l a e l e t t r o m a g n e t i c a d i l i v e l l o
11, 14
Contatto:
Abi litazione Z1, Z2
Uscita 230 V p er pom pa 1~,
max. 1,1 kW:
Lp, Np
230 V Ali m entazio ne:
L, N
Contatto:
Regolazione z7, z8
z7
z8 z=
(è presente un morsetto
di distribuzione PE)
WG27.50.124-5-P
Sens3
GND
Sens2
