Installation
03|2022 FR 49
Pos: 47.16 /Tec hnische Dok umentation Sp eck Pumpen/B etriebsanleitung/ Installation/El ektrischer A nschluss/BADU Omnitronic/Ko ntaktbelastung/A nschlussbelastu ng @ 12\mod_ 15256831348 65_371.docx @ 180762 @ @ 1
Charge des contacts
Z1, Z2 maximum 2 A, 250 V 3~ CA
11, 12, 14 maximum 2 A, 250 V 3~ CA
Charge du branchement
Lp, Np maximum 4 A, 250 V 3~ CA
Interrupteur à touche basculante
L’interrupteur à touche basculante installé sur la face avant
permet d’allumer et d’éteindre l’appareil complet.
La lampe luminescente dans l’interrupteur à touche basculante
indique l’ordre de marche. Lorsque l’appareil est éteint, les
informations du contact via Z1-Z2 ne sont pas disponibles.
5.3.1 Remplacement des fusibles
Deux différents fusibles sont disponibles.
Fusible 4 A pour pompes à moteur asynchrone
315 mA pour le fusible pour la platine de commande
Pos: 47.20 /Tec hnische Dok umentation Sp eck Pumpen/B etriebsanleitung/ Installation/El ektrischer A nschluss/BADU Omnitronic/Klemme nplan @ 12\m od_152569 6148798_371.d ocx @ 180988 @ 3 @ 1

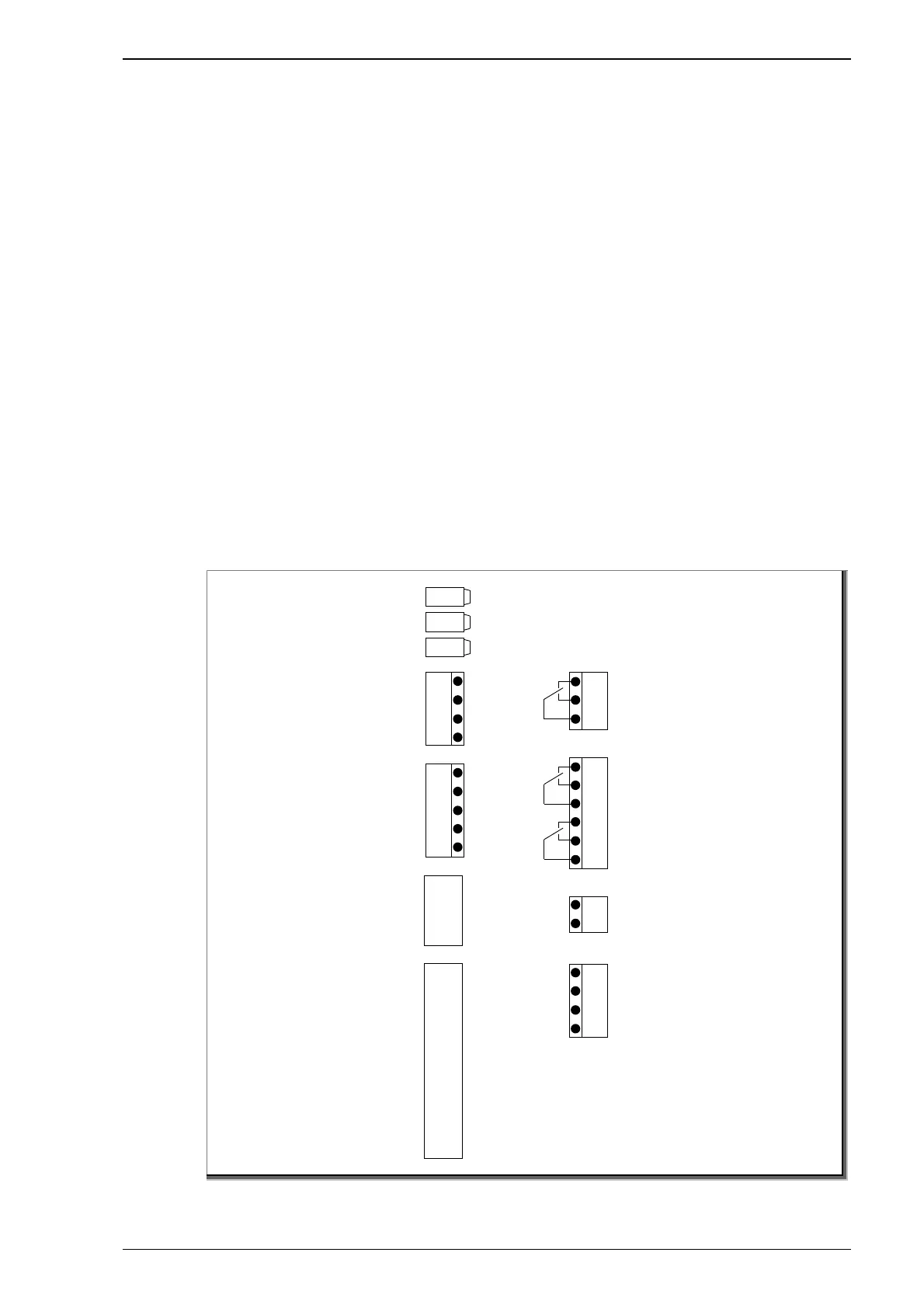

5.3.2 Schéma des bornes
Fig. 6
+/-
G
S1
h
GND
rd
br
gr
wh
Sonde de niveau:
G, S1
Pompe VS et
pompe Eco Touch-Pro
en fonction des
couleurs des câbles
AC3
AC2
AC1
N
GND
DC3
GND
DC2
GND
DC1
GND
DC5
GND
DC4
Entrée 230 V:
AC1, N = RS
AC2, N = FIL
Entrée sans
potentiel:
DC1, GND = RS
DC
2, GND = FIL
DC4, GND
= tem pérature
DC5, GND = température
Z1
Z2
Z_ 11
14
12
L
L
N N
Lp
Np
Contact :
électrovanne de niveau
11, 14
Contact :
activation Z1, Z2
Sortie 230 V vers pom pe 1~
max. 1,1 kW:
Lp, Np
230 V Ali m en tation:
L, N
Contact :
Régulation z7, z8
z7
z8
z=
(une borne de distribution
PE est disponible)
WG27.50.124-3-P
Sens3
GND
Sens2
