Installation
03|2022 FR 47

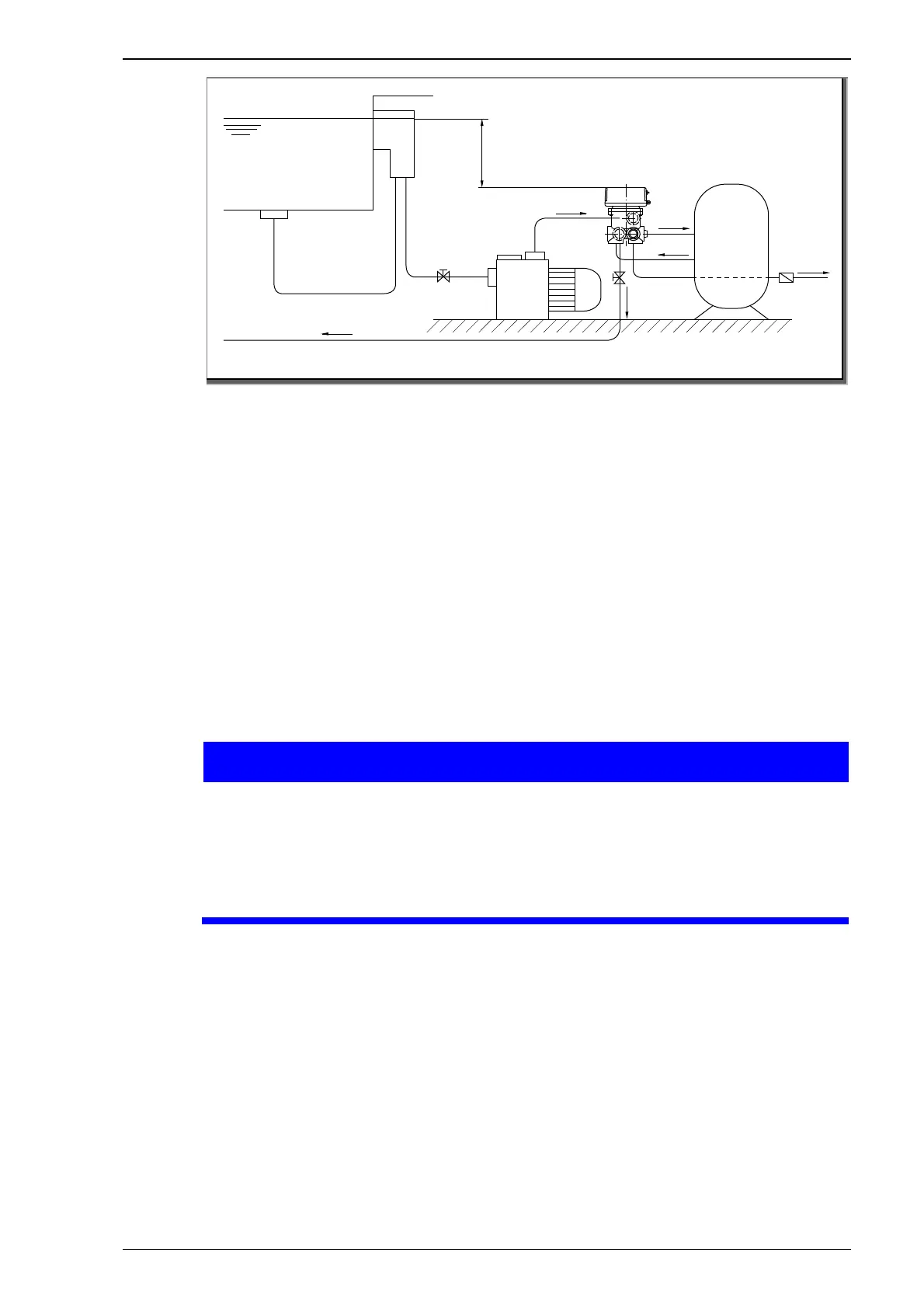

Fig. 5
a) Clapet antiretour spécial SPECK à ressorts (référence
2409102063
b) Canalisation
5.2.1 Raccordement de la vanne à la tuyauterie
Î Le boîtier de la vanne de rétrolavage doit être installé sans
contrainte dans la tuyauterie.
Î La vanne de la commande est à installer dans la tuyauterie à
l’aide de raccords amovibles, par exemple des raccords
filetés.
Î La vanne de la commande est prévue pour un raccordement
sur les tuyauteries posées à demeure.
Une étanchéification non conforme des raccords filetés peut
provoquer un défaut du boîtier
. C’est la raison pour laquelle nous
recommandons, outre une étanchéification minutieuse avec du
ruban en téflon, d’employer des raccords filetés et capuchons
avec joint torique à étanchéité en sens axial.
Î Raccorder les tuyauteries sans contrainte conformément à la
fiche de normalisation VDMA 24277. À partir de d = 90 mm, il
est indispensable d’employer des compensateurs. Avec
d = 75 mm, cela est recommandé.
Î S’assurer que d’éventuelles fuites ne puissent pas provoquer
de dommages consécutifs. Le cas échéant, installer un
dispositif de collecte approprié.
5.3 Branchement électrique (Personnel qualifié)
