BADU OmniTronic - Schéma de Raccordement Pompe BADU Prime et Adaptateur KNX; Schéma de Raccordement pour Pompe BADU VS et Commande de Filtrage Externe

Installation
03|2022 FR 51

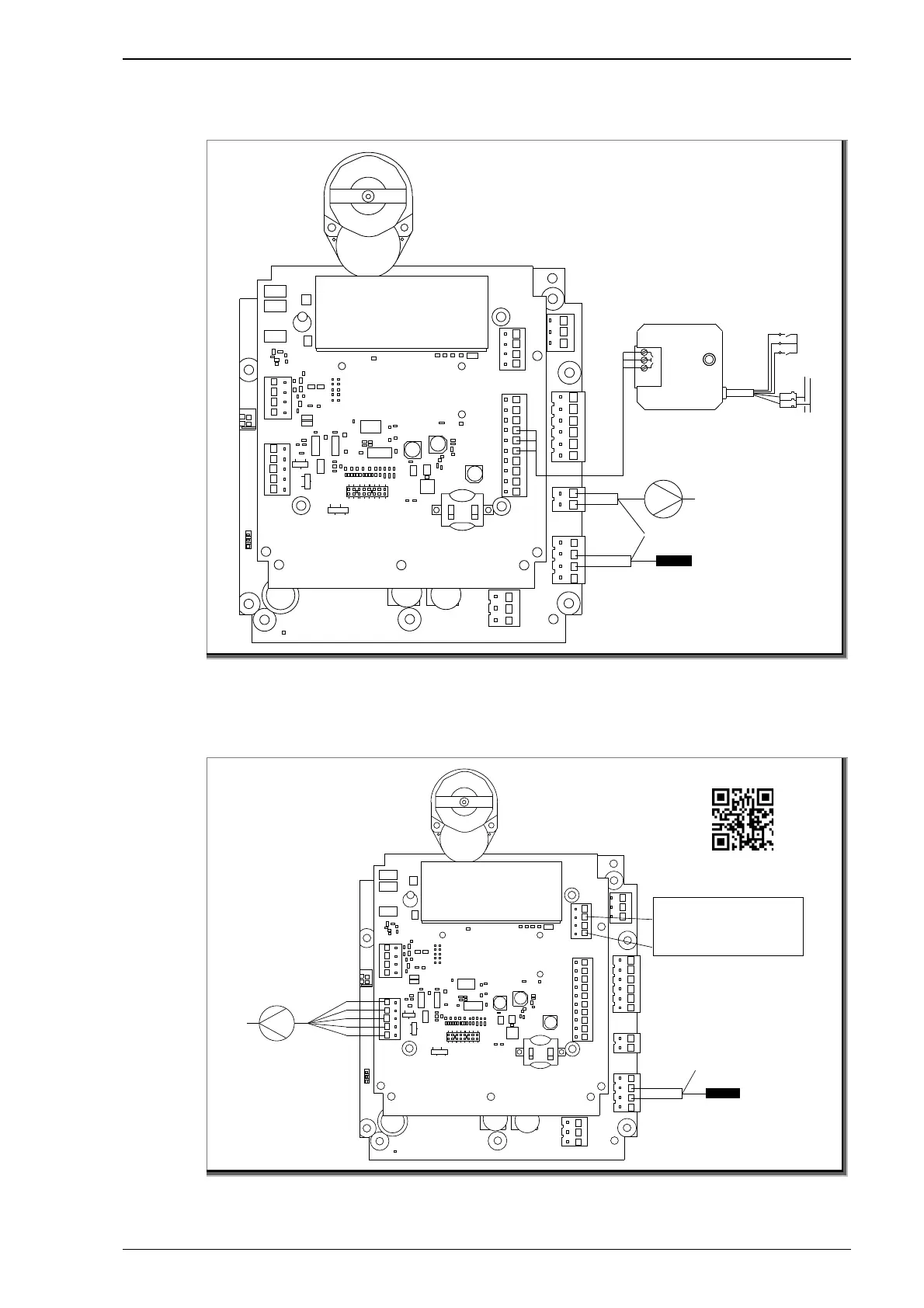

5.3.4 Schéma de raccordement pompe BADU Prime et adaptateur
KNX
Fig. 8
5.3.5 Schéma de raccordement pour pompe BADU VS et
commande de filtrage externe
Fig. 9
PE
Bus KNX 30 V DC
Alimentation (câble avec fiche
)
WG27.50.11 9 -3-P
S1 S2
KNX+ /RD KNX- /BK IN 1 /GN Com /WH In /YE
S1/S2/Addr
.
In 1
Com
In 2
+
-
PE
commande de filtrage externe (230 V)
L
out
N
out
WG27.50.120-3-P
Alim entati on (câble avec fiche)
