Instalación
48 ES 03|2022

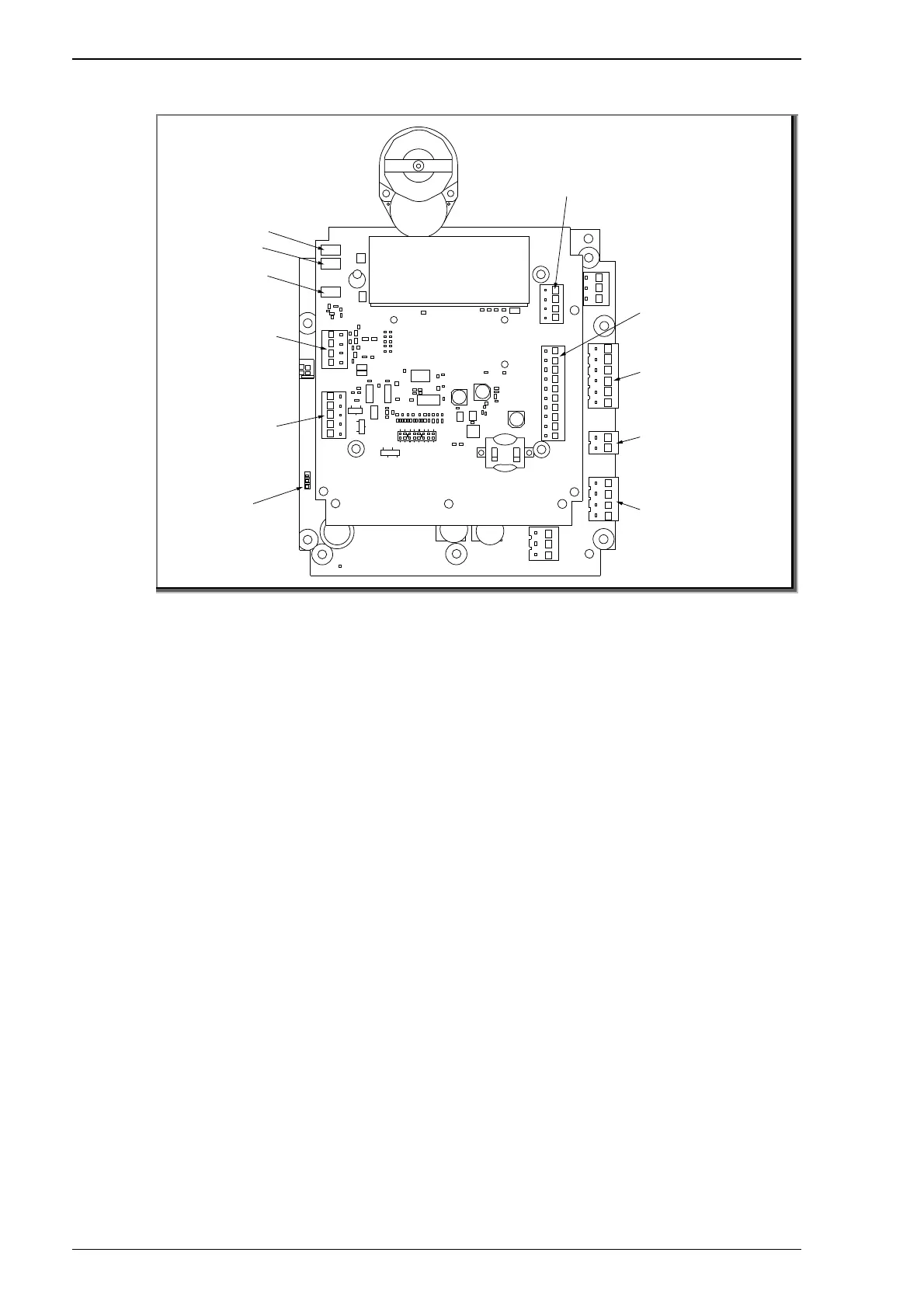

5.3.3 Esquema de conexiones
Fig. 7
Para la conexión de los cables, primero deben extraerse hacia
arriba los conectores de la regleta de pines. Los hilos trenzados
prensados con punteras pueden introducirse de este modo de
forma muy cómoda debajo de los puntos de apertura naranjas sin
herramientas.
La señal acústica se puede ajustar más débil y más fuerte
cambiando el puente enchufable situado debajo de las
conexiones para la bomba VS en la placa de circuito impreso
inferior. En caso necesario, tambn puede retirarse el puente
enchufable. En ese caso, la señal acústica ya no esta
disponible.
3 entradas digitales con 230 V
N, AC1, AC2, AC3
3 entradas digitales libres
de potencial
DNG, DCx
2 salidas de re
Z1, Z2, Z_, 11, 14, 12
Bomba (x. 4 A) con
motor asíncrono
Lp, Np
Alimentacn
L, L, N, N
Cable de mando
BADU Eco VS o
BADU Eco Touch-Pro
GND, rd, br, gr, wh
Sensor de nivel
(opcional)
(se ofrece un borne de
distribución PE)
315 mAT
4 AT
WG27.50.118-6-P
Sensor 3
GND
Sensor 2
Señal acústica
fuerte
