Instalación
03|2022 ES 47
Î Antes de someter a tensión el control, todas las regletas de
pines deben estar ocupadas con los correspondientes
bornes enchufables
Î Conexión de red (L,N) 230 V, 50/60 Hz (tensión continua)
Pos: 47.16 /Tec hnische Dok umentation Sp eck Pumpen/B etriebsanleitung/ Installation/El ektrischer A nschluss/BADU Omnitronic/Ko ntaktbelastung/A nschlussbelastu ng @ 12\mod_ 15256831348 65_374.docx @ 180765 @ @ 1
Carga de contactos
Z1, Z2 máximo 2 A, 250 V~ AC3
11, 12, 14 máximo 2 A, 250 V~ AC3
Carga de conexiones
Lp, Np máximo 4 A, 250 V~ AC3
Interruptor basculante
El interruptor basculante instalado en la parte delantera sirve para
conectar y desconectar todo el aparato.
La lámpara de neón en el interruptor basculante muestra la
disponibilidad para el servicio. Si el aparato está desconectado,
no se emitirá ninguna información de contacto sobre Z1-Z2.
5.3.1 Cambio de los fusibles
Hay dos tipos de fusibles distintos.
• Fusible de 4 A para bombas con motor asíncrono
• 315 mA para la protección de la platina de control
Pos: 47.20 /Tec hnische Dok umentation Sp eck Pumpen/B etriebsanleitung/ Installation/El ektrischer A nschluss/BADU Omnitronic/Klemme nplan @ 12\m od_152569 6148798_374.d ocx @ 180991 @ 3 @ 1

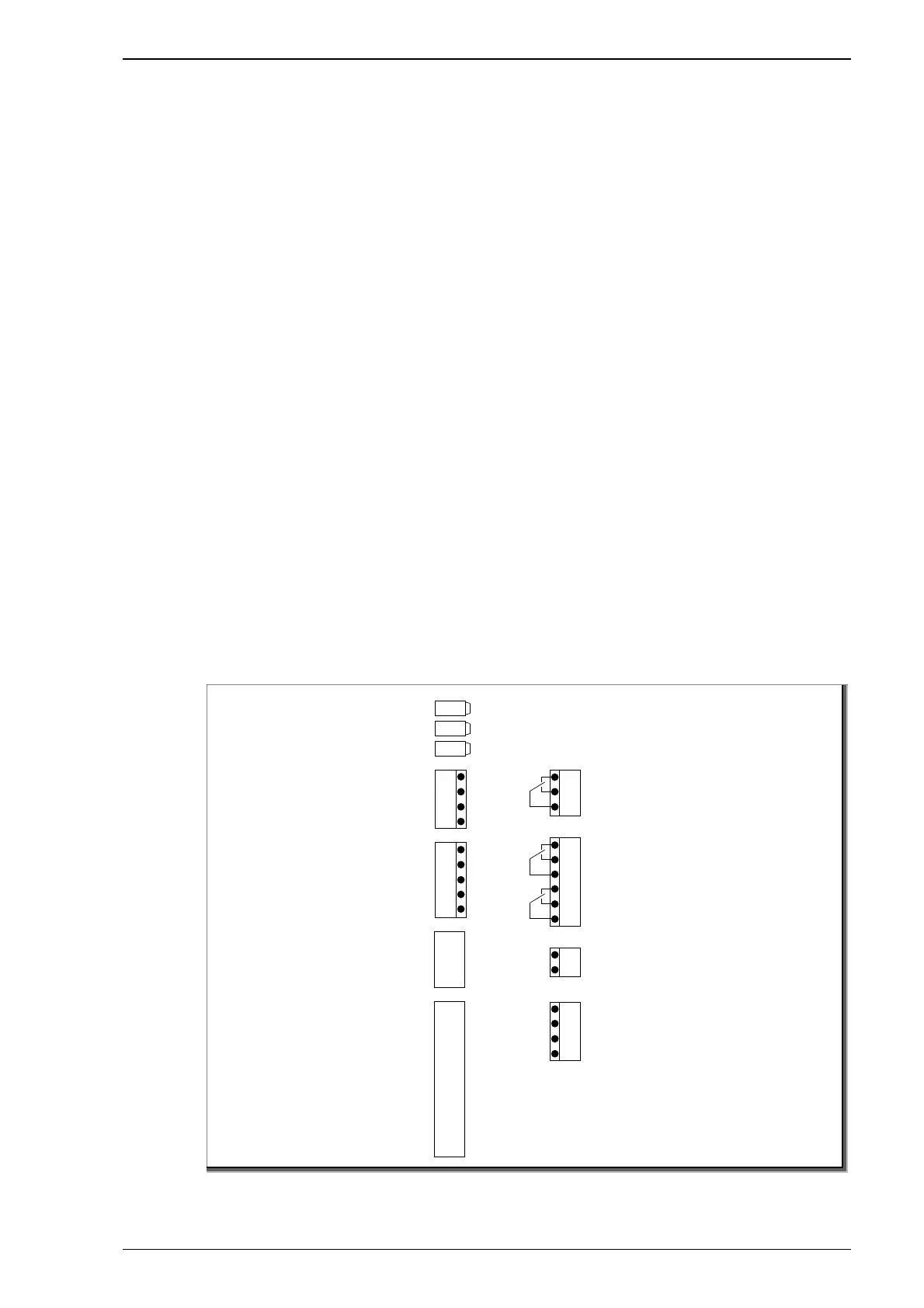

5.3.2 Esquema de bornes
Fig. 6
+/-
G
S1
h
GND
rd
br
gr
wh
Sensor de nivel:
G, S1
Bomba VS y
bomba Eco Touch-Pro
según los colores
del cable
AC3
AC2
AC1
N
GND
DC3
GND
DC2
GND
DC1
GND
DC5
GND
DC
4
Entrada de 230 V:
AC1, N = RS
AC2, N = FIL
Entrada libre de
potencial:
DC1, GND = RS
DC2, GND = FIL
DC4, GND = tem peratura
DC5, GND = tem peratura
Z1
Z2
Z_ 11
14
12
L
L
N N
Lp
Np
Contacto:
Electroválvula de nivel
11, 14
Contacto:
Autorización Z1, Z2
Salida de 230 V para bom ba 1~
máx. 1,1 kW:
Lp, Np
230 V Alimentación:
L, N
WG27.50.124-6-P
Contacto:
Regulación z7, z8
z7
z8
z=
(se ofrece un borne de distribución PE)
Sens3
GND
Sens2
