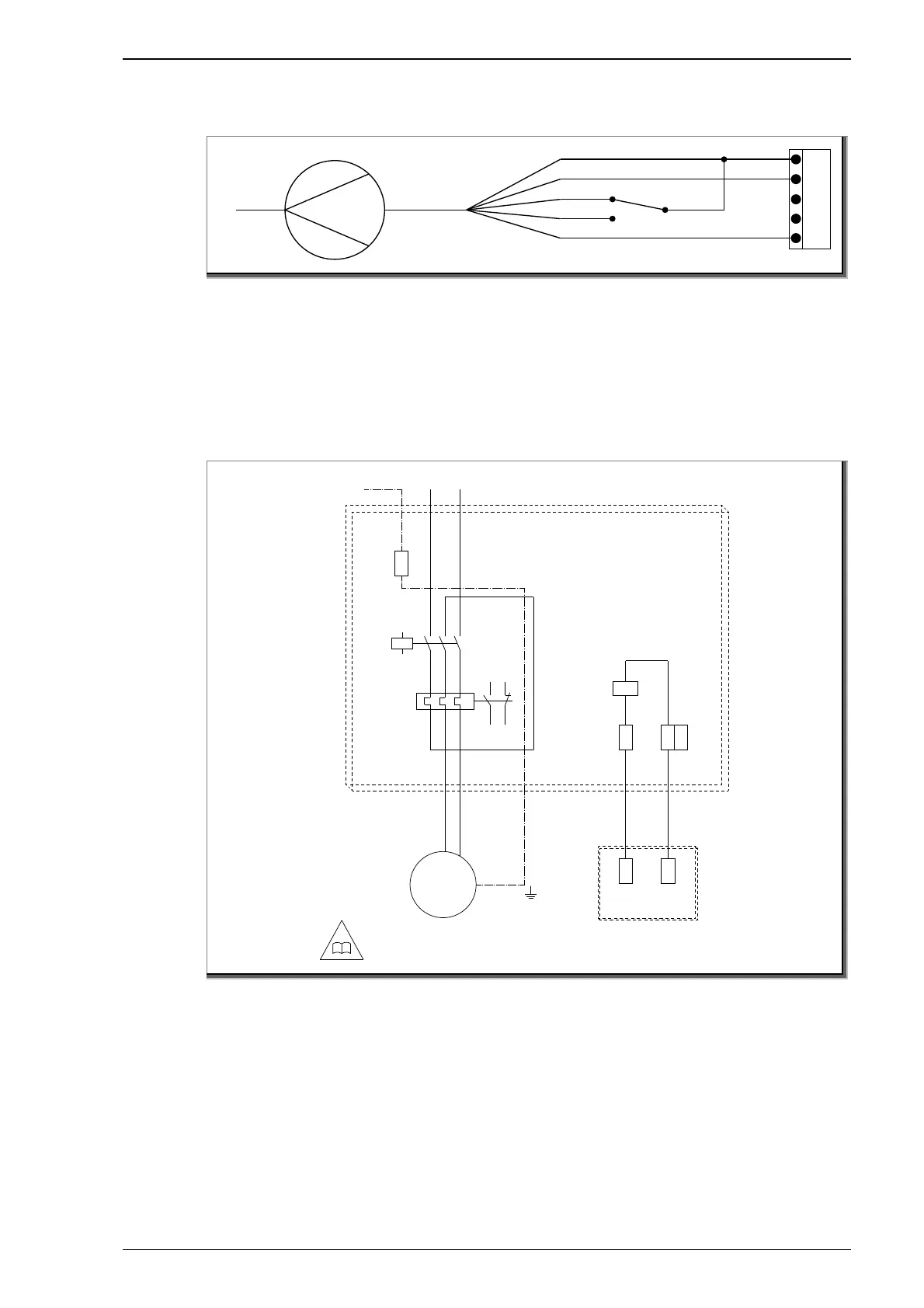

5.3.10 Aansluitschema voor BADU VS-pomp, BADU OmniTronic en
zwembadafdekking
Afb. 14
Alleen bij terugspoelen en schoonspoelen wordt toerental n3
gebruikt. Op andere momenten draait de filterpomp op basis van
de stand van de zwembadafdekking.
5.3.11 Aansluitschema voor bedrading van draaistroom- naar
wisselstroom-schakelkast
Afb. 15
GND
rd
br
gr
wh
Zwembad-rolluikschakelaar
WG27.50.149-4-P
1~
Pomp
Draairichting rechts.
NP
LP
N
4
P
E
Q1
A1
A2
T1 T2
T3
F2
2 4 6
97 95
98 96
Q1
L1 L2 L3
1
3
5
P
E
X1
L N
Klemmenstrook
BADU OmniTronic
WG27.50.150-4-P
