Installation
03|2022 DE 47

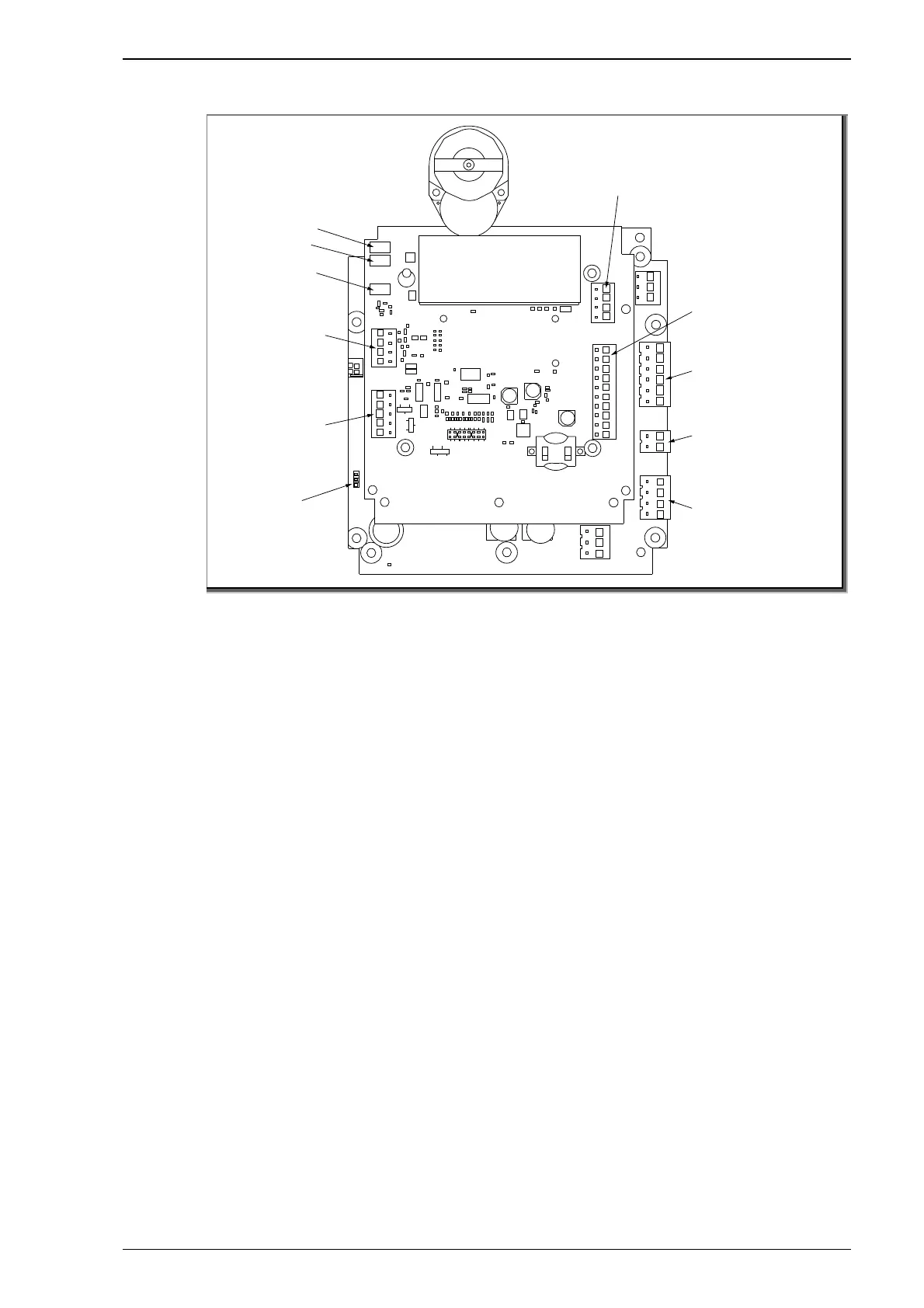

5.3.3 Anschlussschema
Abb. 7
Für den Anschluss der Kabel zuerst die Stecker von der Stiftleiste
nach oben abziehen. Die mit Aderendhülsen verpressten Litzen
können so sehr komfortabel unterhalb der orangenen
Öffnungspunkte werkzeuglos eingeführt werden.
Das Tonsignal kann leiser und lauter eingestellt werden, indem
die Steckbrücke, die sich unterhalb der Anschlüsse für die VS-
Pumpe befindet, auf der unteren Platine umgesteckt wird. Bei
Bedarf kann die Steckbrücke auch entfernt werden. Dann ist das
Tonsignal nicht mehr vorhanden.
3 Digitaleingänge
mit 230 V
N
, AC1, AC2, AC3
3 Digitaleingänge
potentialfrei
DNG, DCx
2 Relaisausgänge
Z1, Z2, Z_, 11, 14, 12
Pumpe (max. 4 A) mit
Asynchronmotor
Lp, Np
Versorgung
L, L, N,
N
Steuerkabel
BADU Eco VS oder
BADU Eco Touch
-Pro
GND, rd, br, gr, wh
Niveaufühler
(optional
)
(eine PE-Verteilerklemme
ist vorhanden)
315 mAT
4 AT
WG27.50.118-1-P
Sensor 3
GND
Sensor 2
Lautstärke
Tonsignal
