BADU OmniTronic - Esquema de Conexiones de la Bomba BADU Prime y del Adaptador KNX; Esquema de Conexiones de la Bomba BADU VS y Control del Filtro Externo

Instalación
03|2022 ES 49

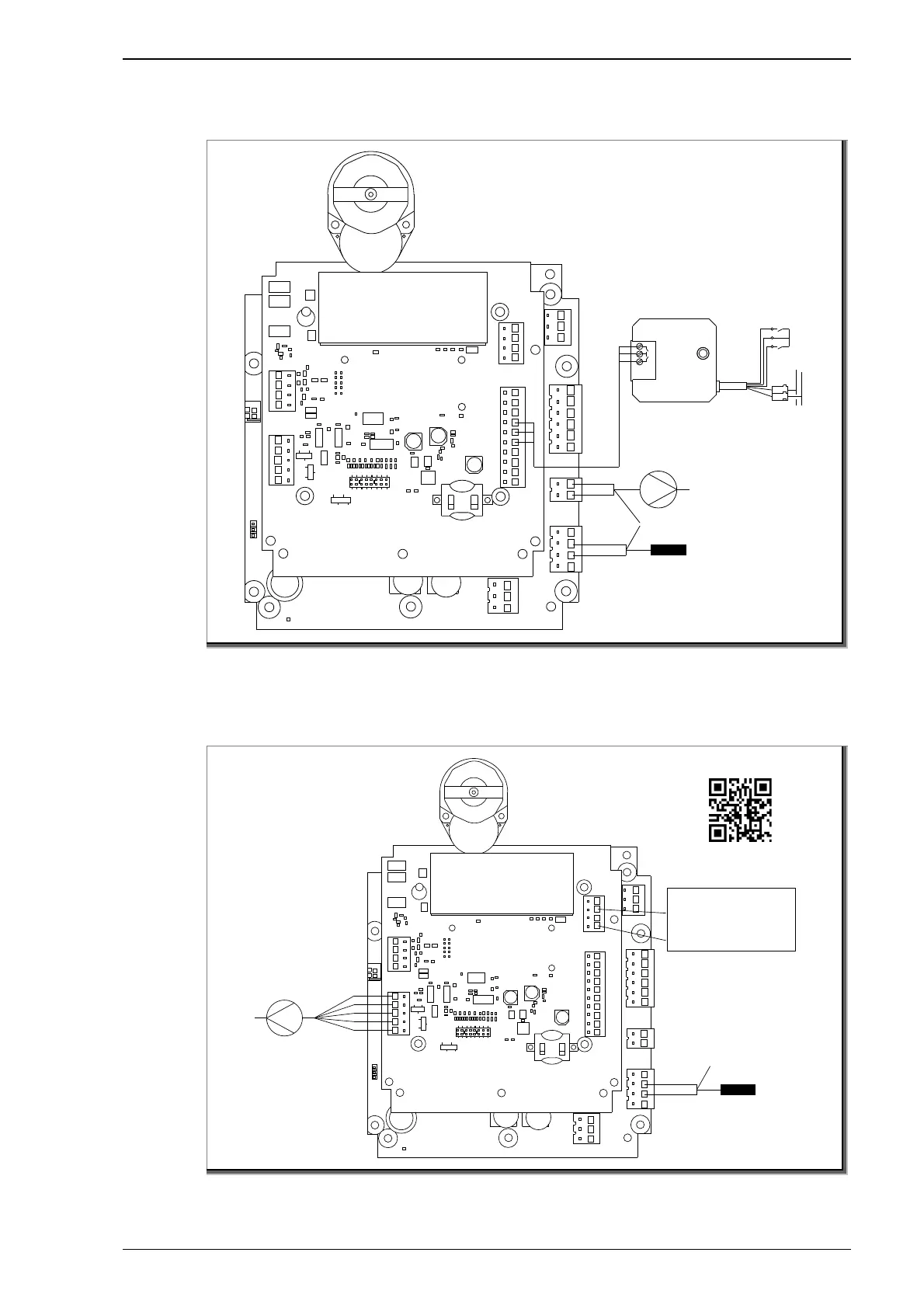

5.3.4 Esquema de conexiones de la bomba BADU Prime y del
adaptador KNX
Fig. 8
5.3.5 Esquema de conexiones de la bomba BADU VS y control del
filtro externo
Fig. 9
PE
Bus KNX 30 V DC
Alimentación (cable con conector)
WG27.50.11 9 -6-P
S1 S2
KNX+ /RD KNX- /BK IN 1 /GN Com /WH In /YE
S1/S2/Addr .
In 1
Com
In 2
+
-
PE
Control de filtro externo (230 V)
L
out
N
out
WG27.50.120-6-P
Alimentación (cable con
conector)
