ZÓNÁS BERENDEZÉS BEKÖTÉSE
A zónákra osztott berendezés elektromos bekötése és a kezeléséhez szükséges beszabályozása a kazánra csatlakoztatott tartozékoktól
függően eltérő.
a) Tartozékok nélkül:
A különböző zónák működési igényére vonatkozó kontaktust párhuzamosan kell kötni és a 11. ábra szerinti M2 kapocsléc “TA” 3-4
kapcsára kell csatlakoztatni.
A meglévő hidat el kell távolítani.
A fűtési melegvíz hőmérsékletét közvetlenül a kazán vezérlőpanelén kell beállítani a jelen kézikönyvben leírt és a felhasználónak szóló
utasítások szerint.
b) QAA73 időjárásfüggő szabályozóval:
A QAA73 időjárásfüggő szabályozóval vezérelt környezet zónaszelepe vagy szivattyúja az elektromos betáplálást a 11. ábra M1 kapocsléc
a-b kapcsairól kapja.
A többi zóna működési igényére vonatkozó kontaktust párhuzamosan kell kötni és a 11. ábra szerinti M2 kapocsléc “TA” 3-4 kapcsára
kell csatlakoztatni.
A meglévő hidat el kell távolítani.
A QAA73 által vezérelt zóna fűtési hőmérsékletének kiválasztását automatikusan végzi maga a QAA73.
A többi zóna fűtési hőmérsékletének kiválasztását közvetlenül a kazán kapcsolószekrényén lehet elvégezni.
FONTOS: a QAA73-on állítható 80-as paraméter “HC2 lejtés” - nem aktív kell legyen (lásd a 15.2. fejezetet).
c) AGU2.500-zal alacsony hőmérsékletű berendezés kezeléséhez:
Lásd az AGU2.500 tartozékkal adott utasításokat az alacsony hőmérsékletű zóna bekötésére és kezelésére vonatkozóan.

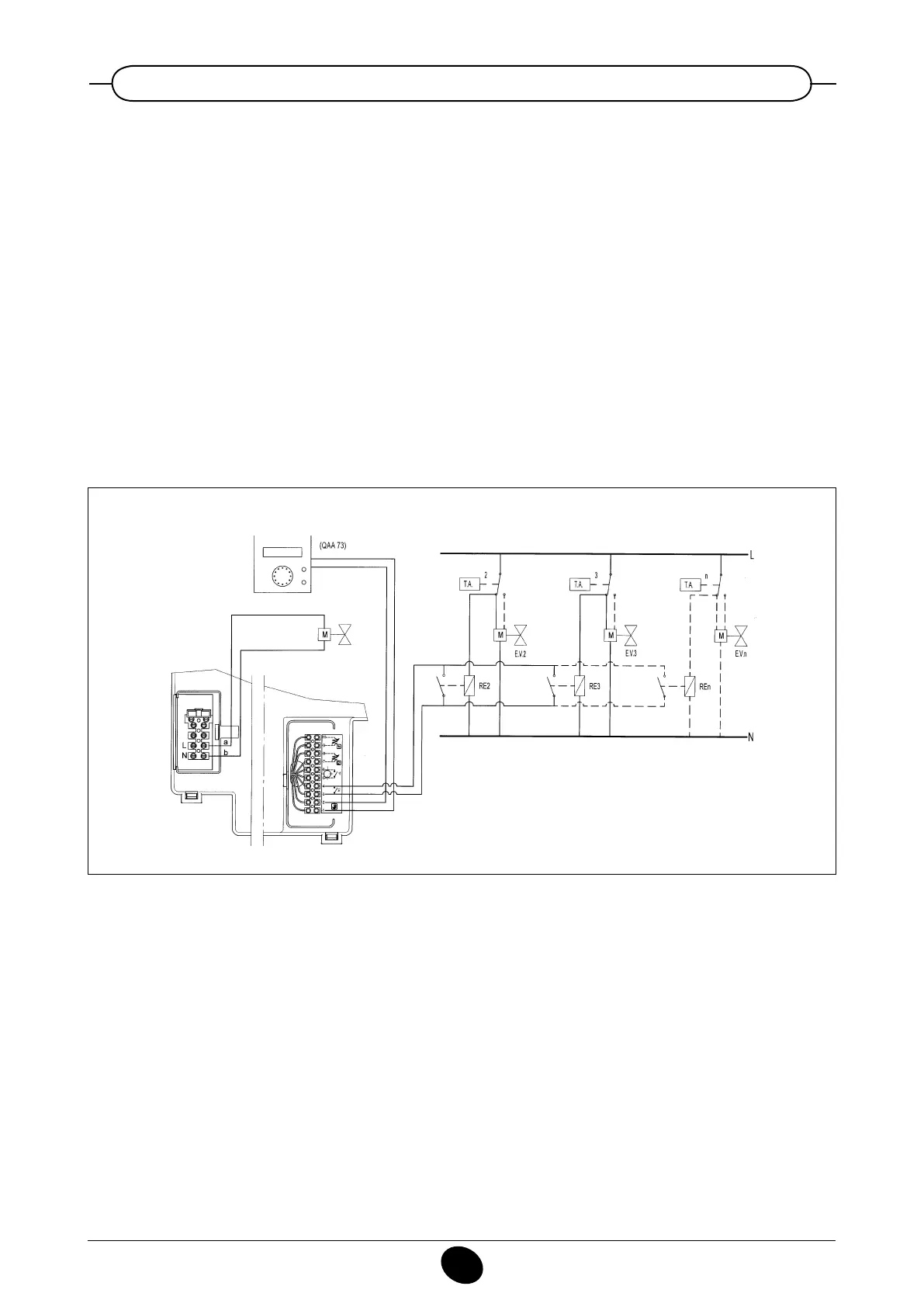

12. ábra
020523_0900
ZÓNA N
(SZOBATERMOSZTÁT)
3. ZÓNA
(SZOBATERMOSZTÁT)
2. ZÓNA
(SZOBATERMOSZTÁT)
1. ZÓNA
Elektromos szelep
1. ZÓNA
