KÜLSŐ VÍZMELEGÍTŐ BEKÖTÉSE
A kazánok elő vannak készítve külső vízmelegítő csatlakoztatására, mivel alapfelszerelésként egy motorizált háromutas szeleppel vannak
ellátva.
A 13. ábra szerint kössük be a vízmelegítőt a vízhálózatba.
Az elektromos ellenállás eltávolítását követően kössük be a tartozékként leszállított, HMV elsőbbséget biztosító NTC szondát a 11. ábra
M2 kapocslécének 9-10 kapcsaira.
Az NTC szonda érzékelőjét a vízmelegítőn kialakított megfelelő mélyedésbe kell illeszteni.
A HMV hőmérsékletének szabályozását, valamint a hálózati víz időprogramjának kiválasztását a jelen kézikönyv felhasználóknak szóló
részében leírt módon közvetlenül a kazán kapcsolószekrényén el lehet végezni.

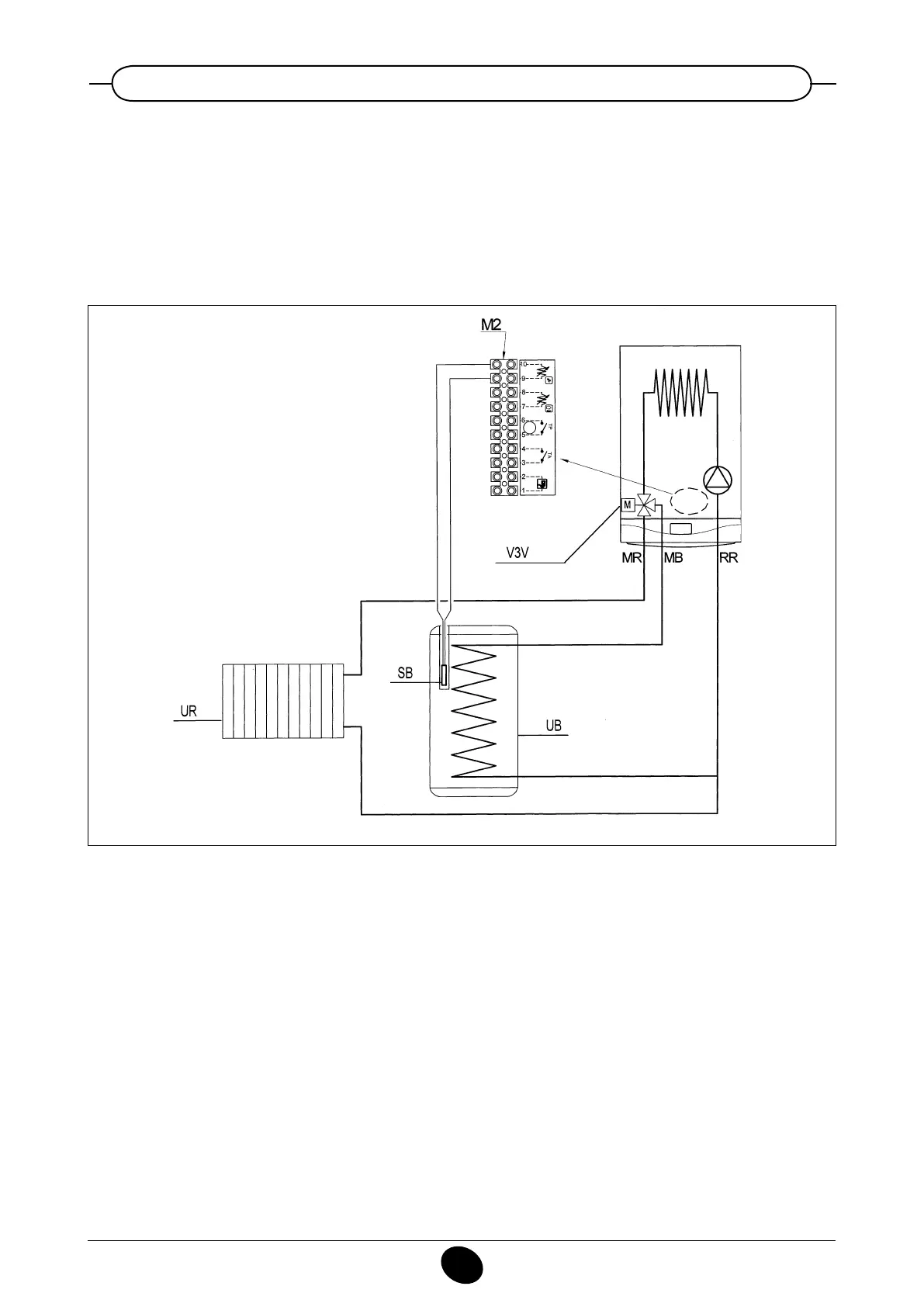

13. ábra
0207_0904
JELMAGYARÁZAT
UB: vízmelegítő egység
UR: fűtési egység
V3V: háromutas szelep
M2: csatlakozó kapocsléc
SB: a vízmelegítő HMV elsőbbséget biztosító szondája
MR: fűtés odairány
MB: vízmelegítő odairány
RR: fűtés/vízmelegítő visszairány
