925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI
15.4
PŘIPOJENÍ ZÓNOVÉHO SYSTÉMU
Elektrické připojení a nutná seřízení k řízení systému rozděleného na zóny se liší podle příslušenství připojených ke kotli.
a) Bez příslušenství:
Kontakt pro požadavek provozu různých zón se musí připojit paralelně a zapojit na svorku 3-4 “TA” svorkovnice M2 podle obrázku
11.
Příslušný můstek se musí odstranit.
Volba teploty topení se provádí přímo na ovládacím panelu kotle podle pokynů uvedených v tomto návodu pro uživatele.
b) s klimatickým regulátorem QAA73:
Ventil nebo čerpadlo zóny, týkající se prostředí řízenému klimatickým regulátorem QAA73, musí být elektricky napájeny svorkami a-b
svorkovnice M1 obrázku 11.
Kontakt pro požadavek na provoz dalších zón musí být připojen paralelně a spojen se svorkami 3-4 “TA” svorkovnice M2 podle obrázku
11.
Příslušný můstek se musí odstranit.
Volba teploty topení zóny řízené QAA73 se provádí automaticky přímo QAA73.
Volba teploty topení dalších zón se musí provádět přímo na ovládacím panelu kotle.
DŮLEŽITÉ UPOZORNĚNÍ: parametr 80 “sklon HC2”, nastavitelný na klimatickém regulátoru QAA73, musí být -.- vypnutý
(viz část 15.2).
c) s AGU2.500 k řízení systému s nízkou teplotou:
Při připojování a řízení zóny s nízkou teplotou dodržujte pokyny přiložené k příslušenství AGU2.500.

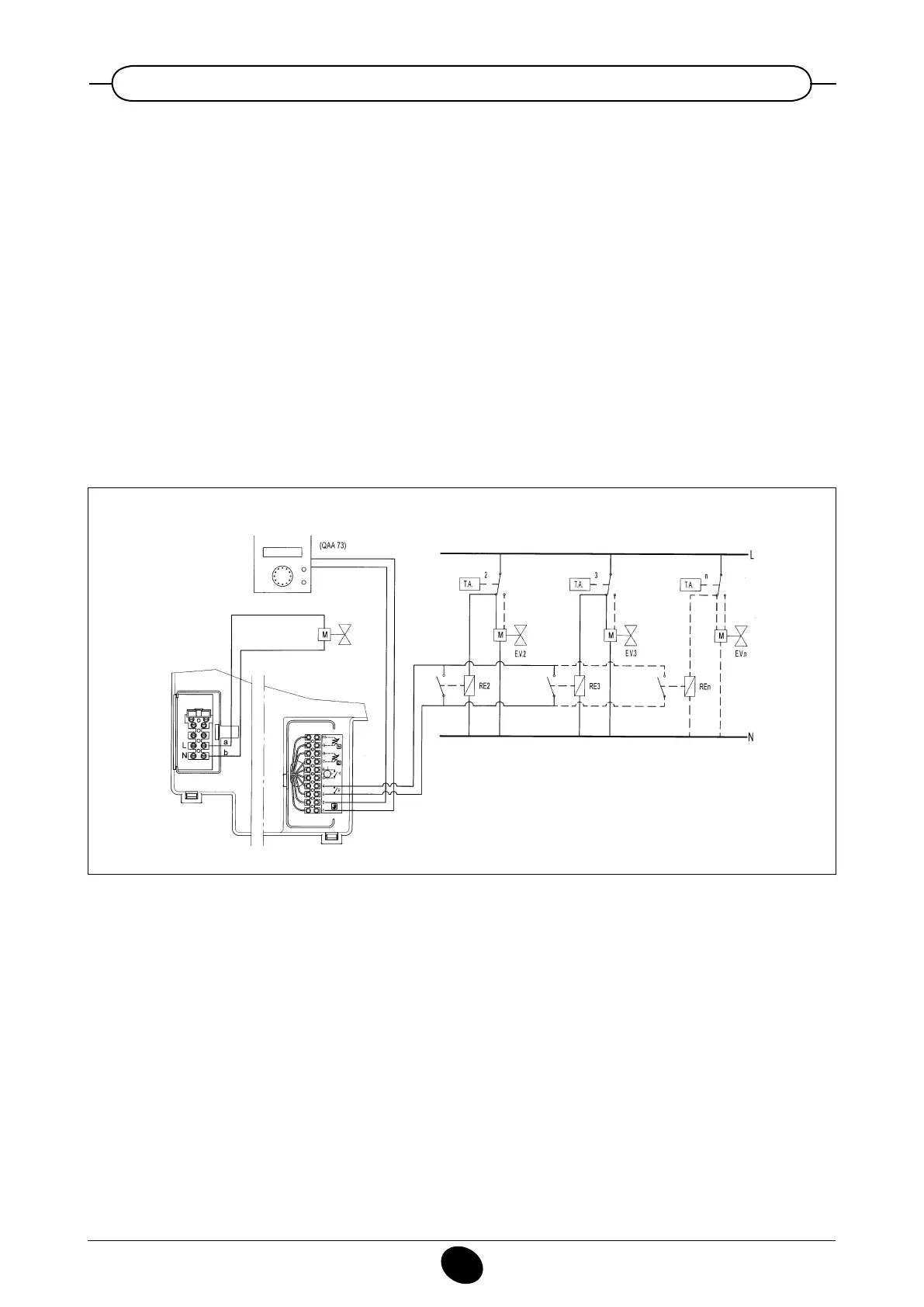

Obr. 12
020523_0900
ZÓNA N
(POKOJOVÝ
TERMOSTAT)
ZÓNA 3
(POKOJOVÝ
TERMOSTAT)
ZÓNA 2
(POKOJOVÝ
TERMOSTAT)
ZÓNA 1
Elektrický ventil
ZÓNA 1
