PŘIPOJENÍ VNĚJŠÍHO OHŘÍVAČE
Kotlů jsou upraveny k připojení vnějšího ohřívače tak, že ji ž ve výrobě byly vybaveny trojcestným motorovým ventilem.
Připojte hydraulicky ohřívač jako na obr. 13.
Připojte sondu NTC přednosti užitkového okruhu, která se dodává jako příslušenství, po odstranění elektrického odporu ke svorkám
9-10 svorkovnice M2 obr. 11.
Citlivé čidlo sondy NTC musí být zasunuto do speciálního otvoru na ohřívači.
Regulace teploty užitkové vody a volba hodinového užitkového programu se mohou provádět přímo na ovládacím panelu kotle, jak je
uvedeno v této příručce v části určené uživateli.

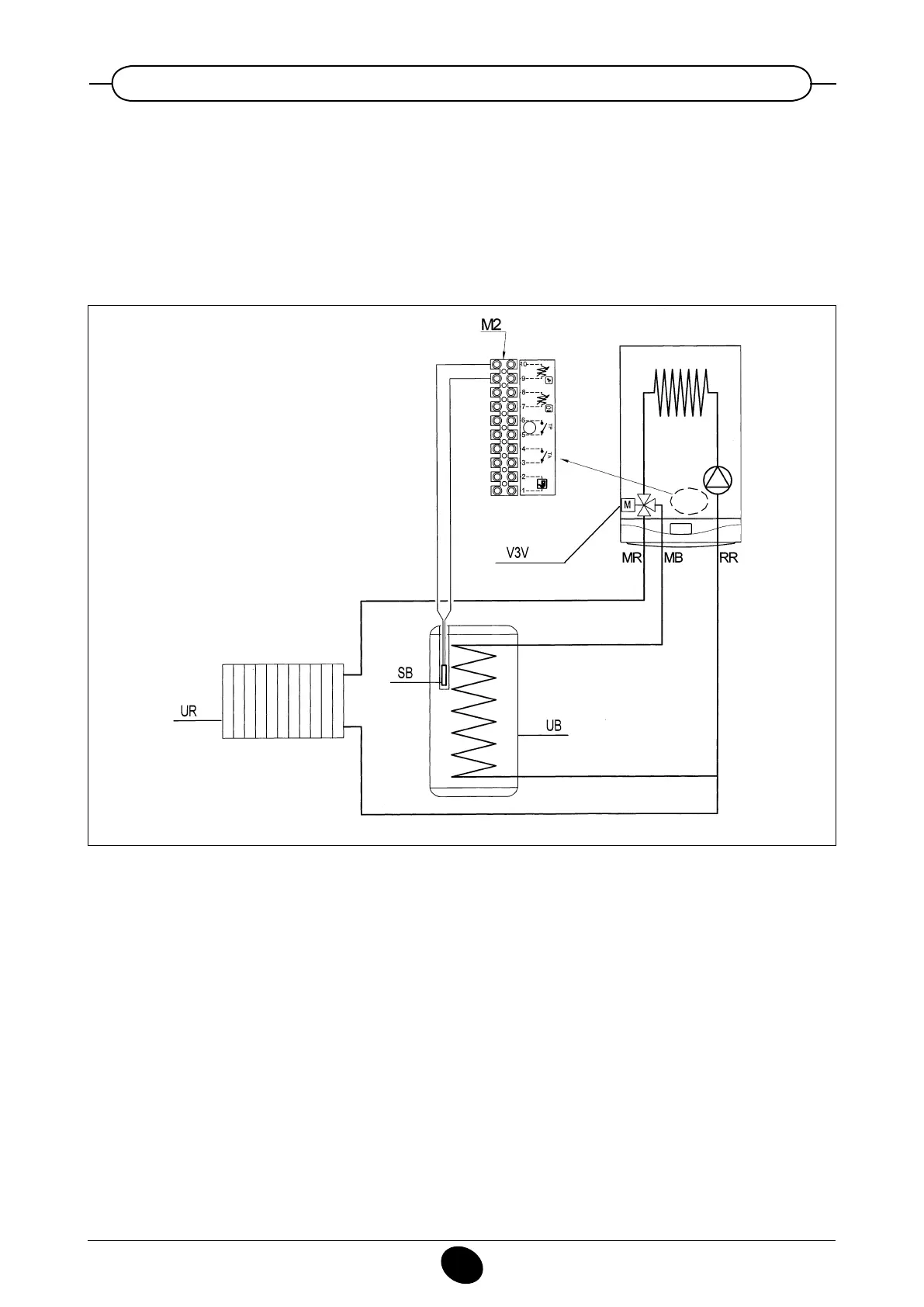

Obr. 13
0207_0904
POPIS
UB: jednotka ohřívače
UR: jednotka topení
V3V: trojcestný ventil
M2: připojovací svorkovnice
SB: sonda ohřívače přednosti užitkového okruhu
MR: náběhový okruh topení
MB: náběhový okruh ohřívače
RR: vratný okruh topení/ohřívače
