22
925.916.2 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
15.
4 COLLEGAMENTO DI UN IMPIANTO A ZONE
Il collegamento elettrico e le regolazioni necessarie per la gestione di un impianto diviso in zone risulta differente a seconda
degli accessori collegati alla caldaia.
a) Senza accessori:
Il contatto relativo alla richiesta di funzionamento delle differenti zone deve essere collegato in parallelo e connesso al
morsetto 3-4 “TA” della morsettiera M2 di gura 12. Il ponticello presente deve essere rimosso.
La scelta della temperatura del riscaldamento è effettuata direttamente sul pannello comandi della caldaia come da istru-
zioni riportate in questo manuale destinate all’utente.
b) con regolatore climatico QAA73:
La valvola o pompa di zona, relativa all’ambiente controllato dal regolatore climatico QAA73, deve essere alimentata elet-
tricamente mediante i morsetti a-b della morsettiera M1 di gura 12.
Il contatto relativo alla richiesta di funzionamento delle altre zone deve essere collegato in parallelo e connesso ai morsetti
3-4 “TA” della morsettiera M2 di gura 12. Il ponticello presente deve essere rimosso.
La scelta della temperatura del riscaldamento della zona controllata dal QAA73 è effettuata automaticamente dal QAA73
stesso.
La scelta della temperatura del riscaldamento delle altre zone deve essere effettuata direttamente sul pannello comandi
della caldaia.
IMPORTANTE: è necessario che il parametro 80 “pendenza HC2”, impostabile sul regolatore climatico QAA73, sia
—.- non attivo (vedere capitolo 15.2).
c) con AGU2.500 per la gestione di un impianto a bassa temperatura:
Vedere le istruzioni che accompagnano l’accessorio AGU2.500 per il collegamento e la gestione di una zona a bassa
temperatura.

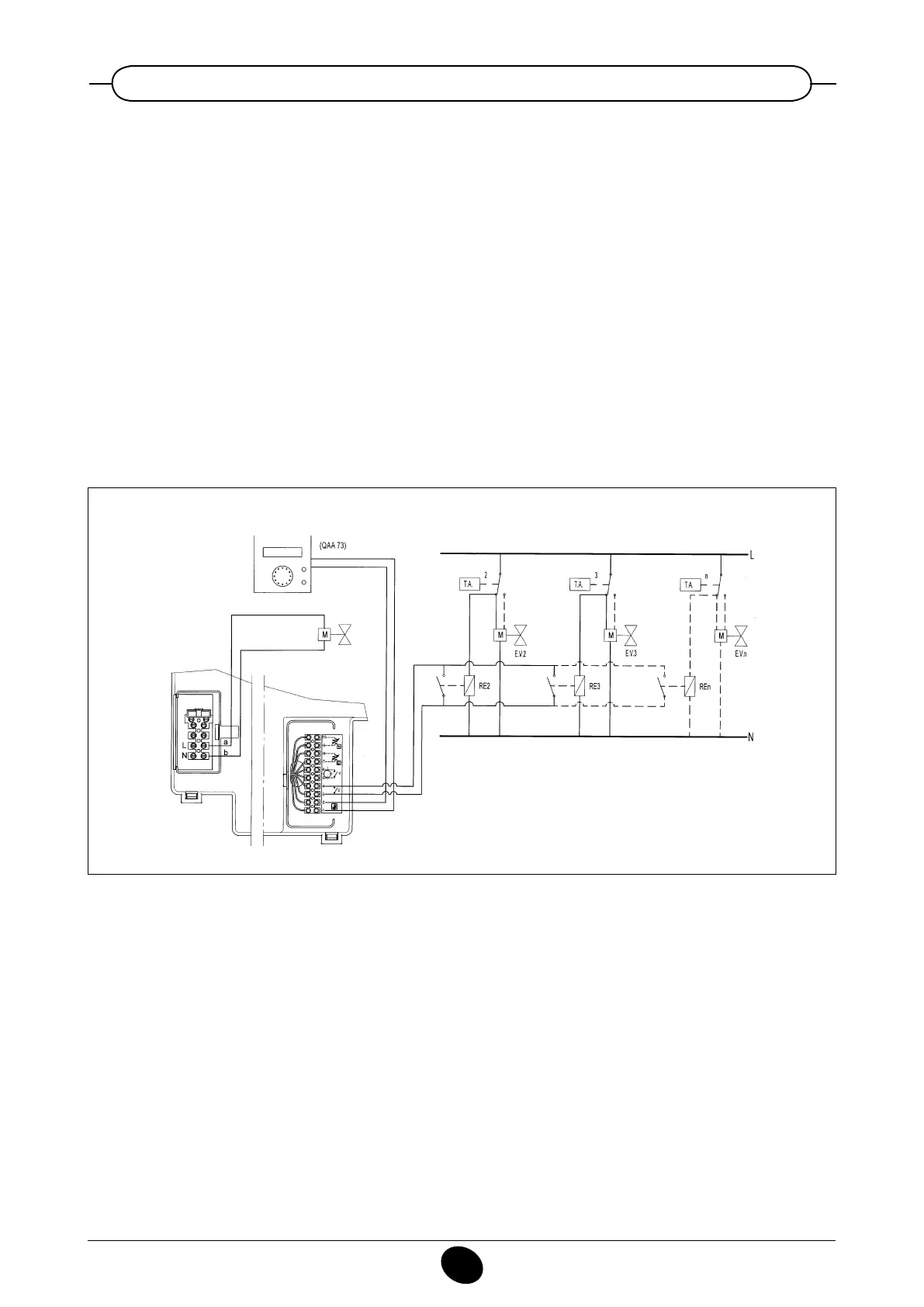

Figura 12
020523_0900
Zona N
(termostato
ambiente)
Zona 3
(termostato
ambiente)
Zona 2
(termostato
ambiente)
Zona 1
elettrovalvola
Zona 1
