23
925.916.2 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
15.5 COLLEGAMENTO DI UN BOLLITORE ESTERNO
Le caldaie sono predisposte per il collegamento di un bollitore esterno in quanto provviste all’origine di una valvola a tre
vie motorizzata.
Collegare idraulicamente il bollitore come da gura 13.
Collegare la sonda NTC di precedenza sanitario, fornita come accessorio, ai morsetti 9-10 della morsettiera M2 di gura
11 dopo aver rimosso la resistenza elettrica presente.
L’elemento sensibile della sonda NTC deve essere inserito sull’apposito pozzetto previsto sul bollitore stesso.
La regolazione della temperatura dell’acqua sanitaria e la scelta del programma orario sanitario possono essere effettuati
direttamente sul pannello comandi della caldaia come descritto in questo manuale nelle istruzioni destinate all’utente.

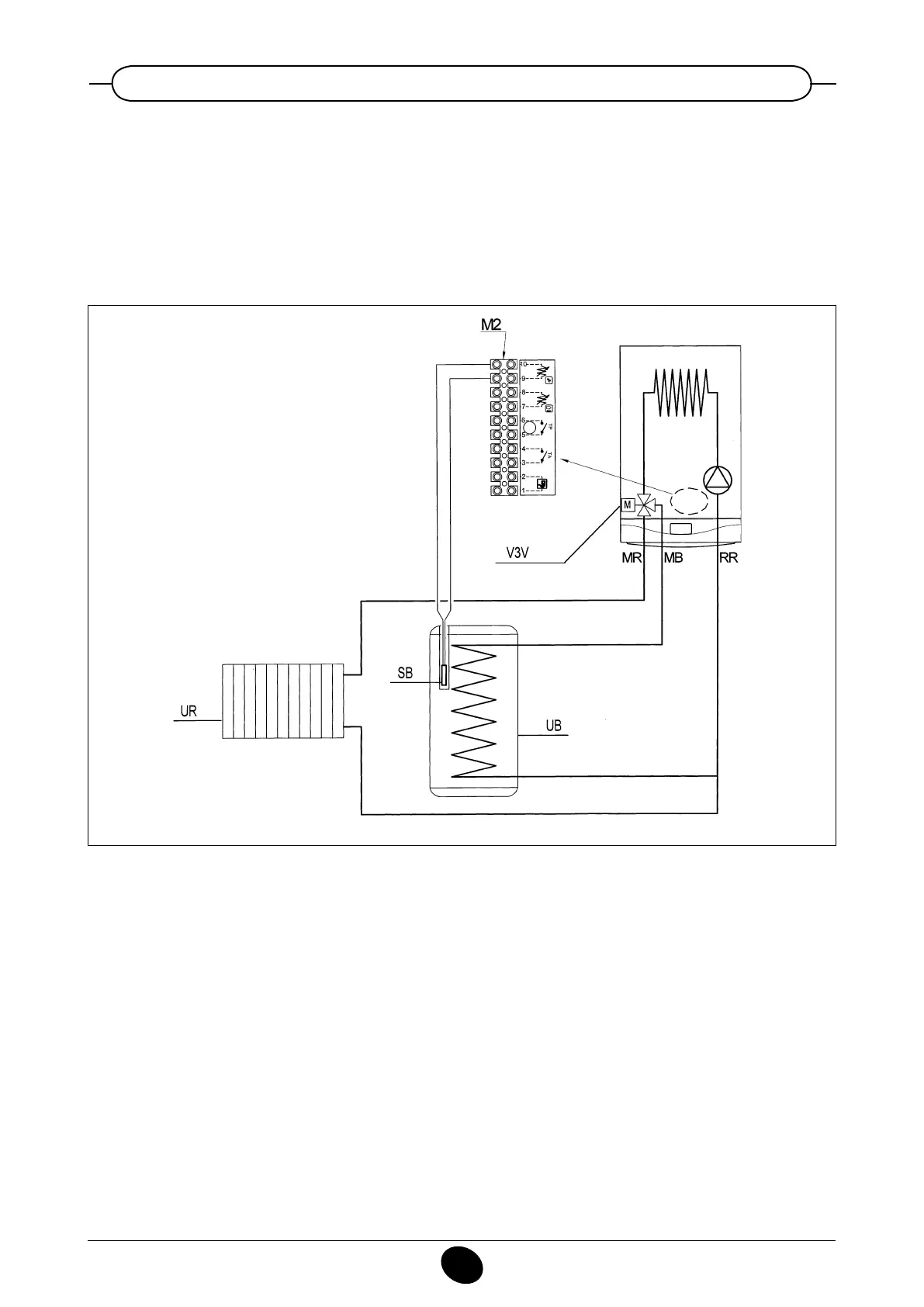

Figura 13
0207_0904
LEGENDA
UB: unità bollitore
UR: unità riscaldamento
V3V: valvola tre vie
M2:
morsettiera di collegamento
SB:
sonda bollitore di precedenza sanitario
MR: mandata riscaldamento
MB: mandata bollitore
RR: ritorno riscaldamento/bollitore
