248
925.916.2 - ROINSTRUCŢIUNI DESTINATE INSTALATORULUI
15.4
CONECTAREA UNEI INSTALAŢII PE ZONE
Racordarea electrică i reglajele necesare pentru exploatarea unei instalaţii împărţite pe zone este diferită în funcţie de accesoriile co-
nectate la centrală.
a) Fără accesorii:
Contactul corespunzător cererii de funcţionare a diverselor zone trebuie conectat în paralel i cuplat la borna 3-4 “TA” a panoului de
borne M2 din gura 11. Trebuie îndepărtat capacul prezent.
Alegerea temperaturii de încălzire este efectuată direct de la panoul de comandă al centralei, conform instrucţiunilor din acest manual
destinate utilizatorului.
b) cu regulatorul climatic QAA73:
Valva sau pompa de zonă, corespunzătoare ambientului controlat de regulatorul climatic QAA73, trebuie alimentată electric cu ajutorul
bornelor a-b de la panoul de borne M1 din gura 11.
Contactul corespunzător cererii de funcţionare a altor zone trebuie racordat în paralel i cuplat la bornele 3-4 “TA” de la panoul de
borne M2 din gura 11.
Capacul prezent trebuie îndepărtat.
Alegerea temperaturii de încălzire a zonei controlate de QAA73 este efectuată automat de acelai regulator climatic QAA73.
Alegerea temperaturii de încălzire a celorlalte zone trebuie efectuată direct de la panoul de comandă al centralei.
IMPORTANT: este necesar ca parametrul 80 “înclinare HC2”, ce poate setat de la regulatorul climatic QAA73, să e —.- dezac-
tivat (a se vedea capitolul 15.2).
c) cu AGU2.500 pentru exploatarea unei instalaţii la temperatură joasă:
Pentru racordarea i exploatarea unei zone la joasă temperatură, consulaţi instrucţiunile ce însoţesc accesoriul AGU2.500.

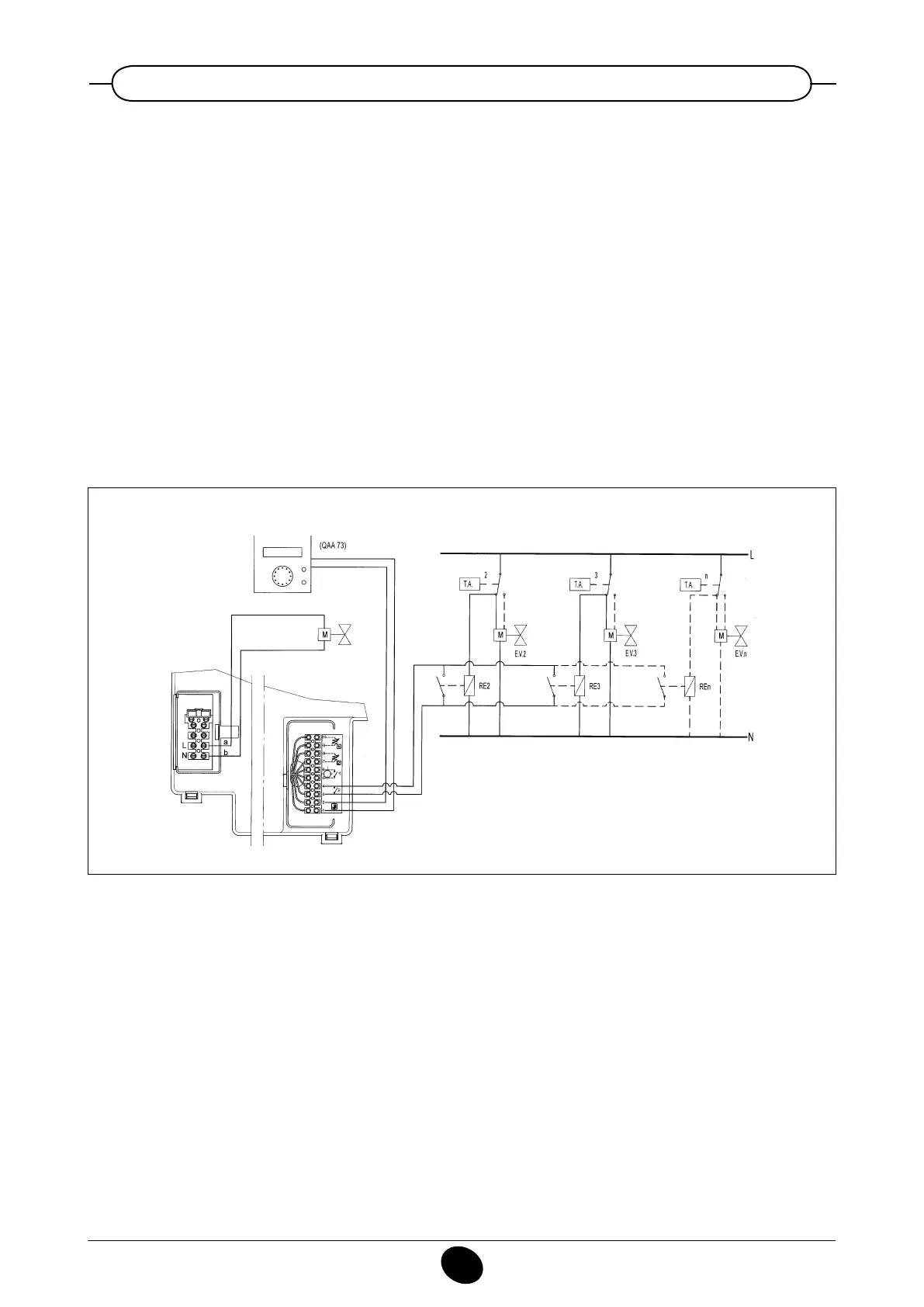

Figura 12
020523_0900
ZONA N
(TERMOSTAT
AMBIENTAL)
ZONA 3
(TERMOSTAT
AMBIENTAL)
ZONA 2
(TERMOSTAT
AMBIENTAL)
ZONA 1
Electrovalvă
ZONA 1
