RACORDAREA UNUI BOILER EXTERN
Centralele sunt concepute pentru racordarea la un boiler extern, întrucât sunt prevăzute la origine cu o valvă cu trei căi motorizată.
Racordaţi boilerul la circuitul de apă ca în gura13.
Conectaţi sonda NTC de circuit prioritar apă menajeră, livrată ca accesoriu, la bornele 9-10 ale panoului de borne de alimentare M2
din gura 11, după ce aţi îndepărtat rezistenţa electrică prezentă.
Detectorul sondei NTC trebuie introdus în oriciul special prevăzut la boiler.
Reglarea temperaturii apei menajere i alegerea programului pentru circuitul de apă menajeră pot efectuate direct de la panoul de
comandă al centralei, conform descrierii din acest manual, la capitolul de instrucţiuni destinate utilizatorului.

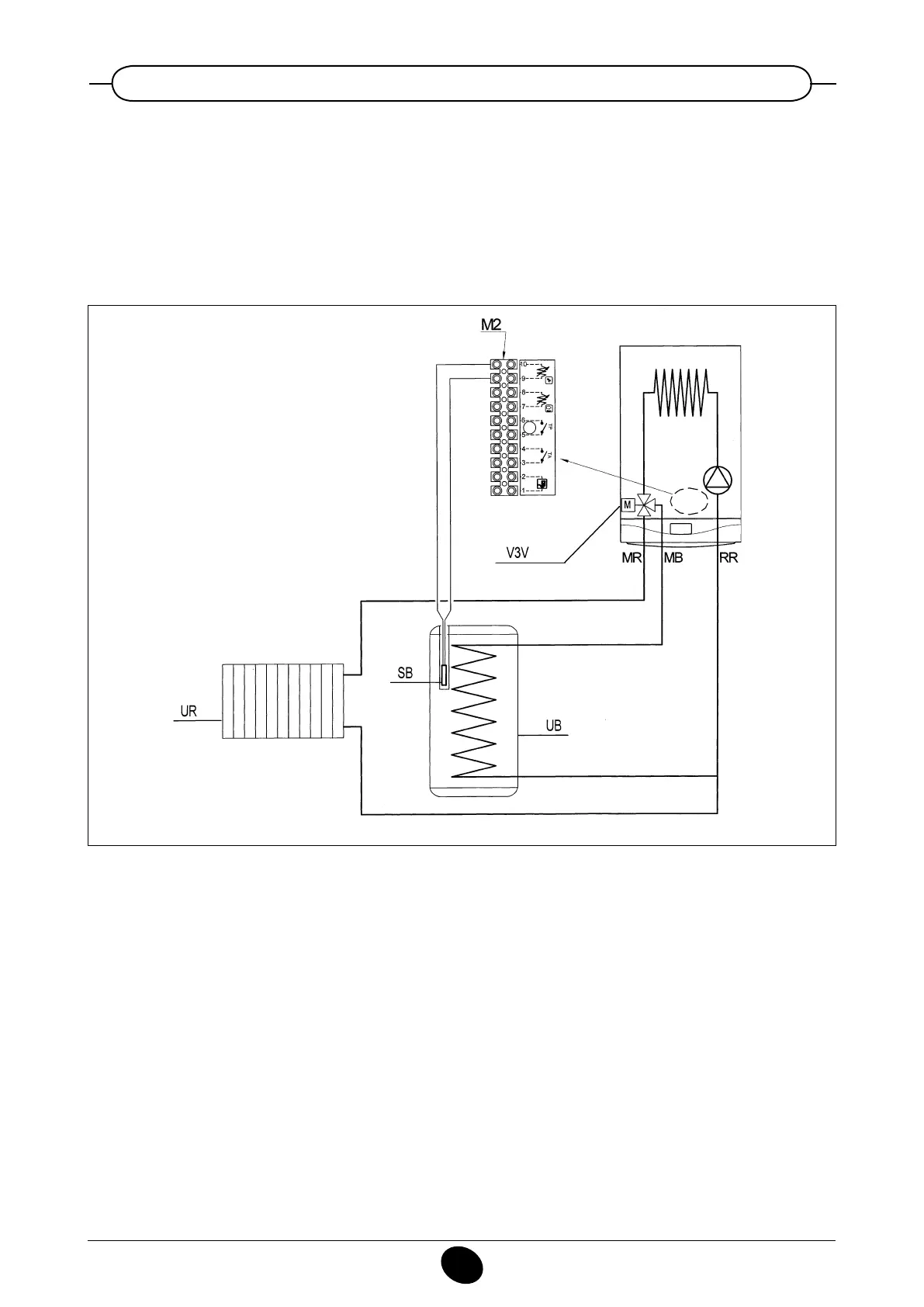

Figura 13
0207_0904
LEGENDĂ
UB: unitate boiler
UR: unitate încălzire
V3V: valvă cu trei căi
M2: panou de borne de alimentare
SB: sondă boiler circuit prioritar apă menajeră
MR: tur încălzire
MB: tur boiler
RR: retur încălzire/boiler
