925.916.2 - ROINSTRUCŢIUNI DESTINATE INSTALATORULUI
16.
MODALITĂŢI DE ÎNLOCUIRE A GAZULUI
Pentru a calibra valva de gaz operaţiunile care trebuie efectuate succesiv sunt:
1) calibrarea debitului termic maxim. Vericaţi ca CO
2
măsurat la conducta de evacuare, când centrala funcţionează la debit termic
maxim, să e cel indicat în tabelul 1. În caz contrar, rotiţi urubul de reglare (V) prezent pe valva de gaz.
2) calibrarea debitului termic redus. Vericaţi ca CO
2
măsurat la conducta de evacuare, când centrala funcţionează la debit termic
minim, să e cel indicat în tabelul 1. În caz contrar, rotiţi urubul de reglare (K) prezent pe valva de gaz. Rotiţi urubul în sens orar
pentru a mări cantitatea de CO
2
i în sens antiorar pentru a o micora.
0310_0114

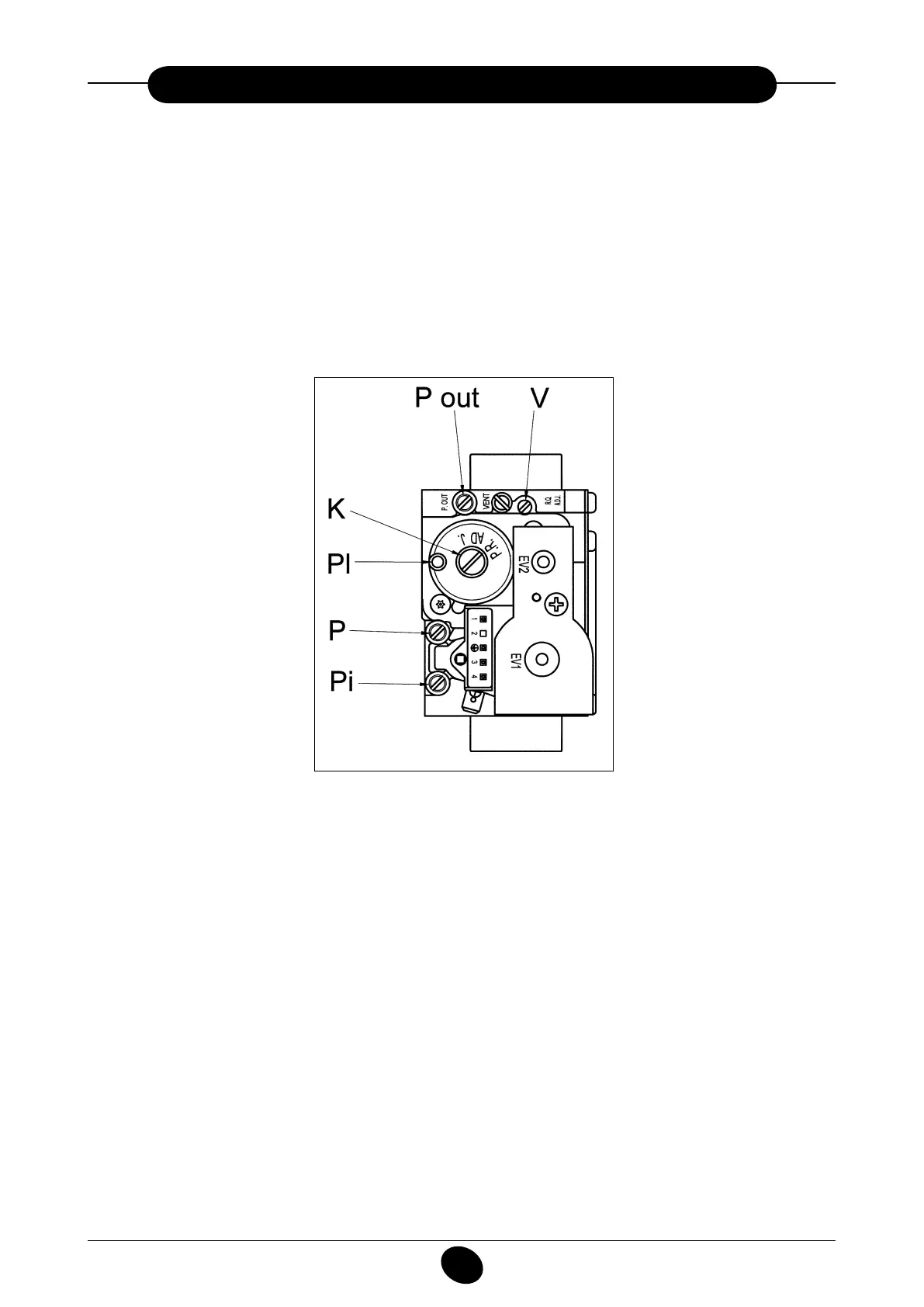

Figura 14
Pi:
priză de presiune alimentare cu gaz
PO/Pout: priză de presiune gaz la arzător
P: priză de presiune pentru măsurarea OFFSET
Pl: intrare semnal de aer provenind de la ventilator
V: urub de reglare a debitului de gaz
K: urub de reglare a OFFSET
VALV
Ă
DE GAZ SIT
MODEL SIGMA 848
