925.916.2 - ROINSTRUCŢIUNI DESTINATE INSTALATORULUI
24.

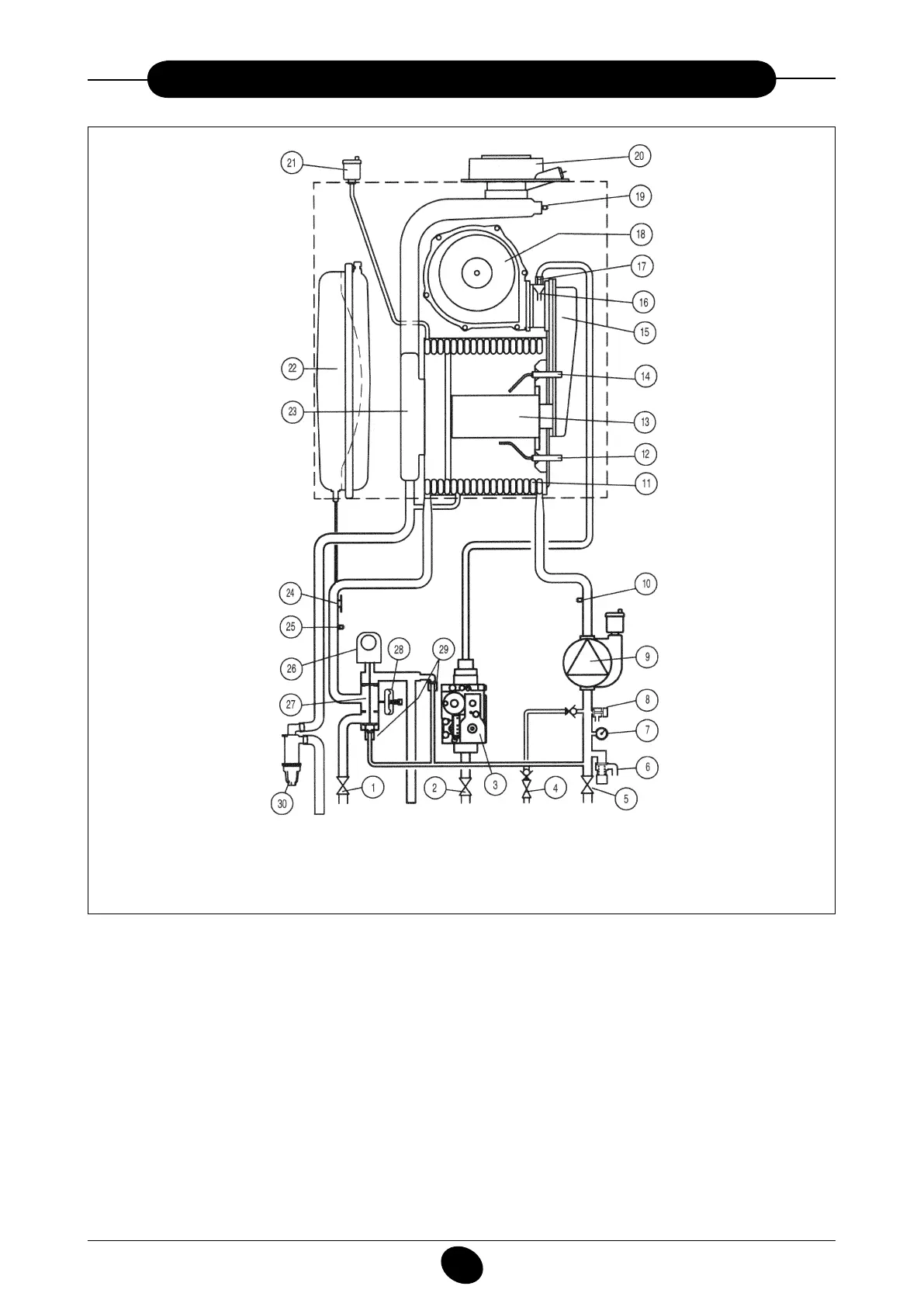

DIAGRAMĂ FUNCŢIONALĂ CIRCUITE
Figura 21
Tur Ieire Gaz Admisie Retur
încălzire apă menajeră apă menajeră încălzire
LEGENDĂ
1 robinet tur încălzire
2 robinet gaz
3 valvă gaz
4 robinet de încărcare centrală
5 robinet retur încălzire
6 valvă de siguranţă
7 manometru
8 robinet golire centrală
9 pompă cu separator de aer
10 sondă NTC retur încălzire
11 schimbător apă-fum
12 electrod de detectare a ăcării
13 arzător
14 electrod de aprindere
15 colector amestec aer - gaz
16 mixer cu venturi
17 diafragmă gaz
18 ventilator
19 termostat fum
20 racord coaxial
21 valvă automată evacuare aer
22 vas de expansiune
23 colector fum
24 termostat de siguranţă 105°C
25 sondă NTC circuit de încălzire
26 motor valvă cu trei căi
27 valvă cu trei căi
28 presostat hidraulic
29 by-pass automat
30 sifon
0803_2401 / CG_2036
cameră etană
