925.916.2 - ROINSTRUCŢIUNI DESTINATE INSTALATORULUI

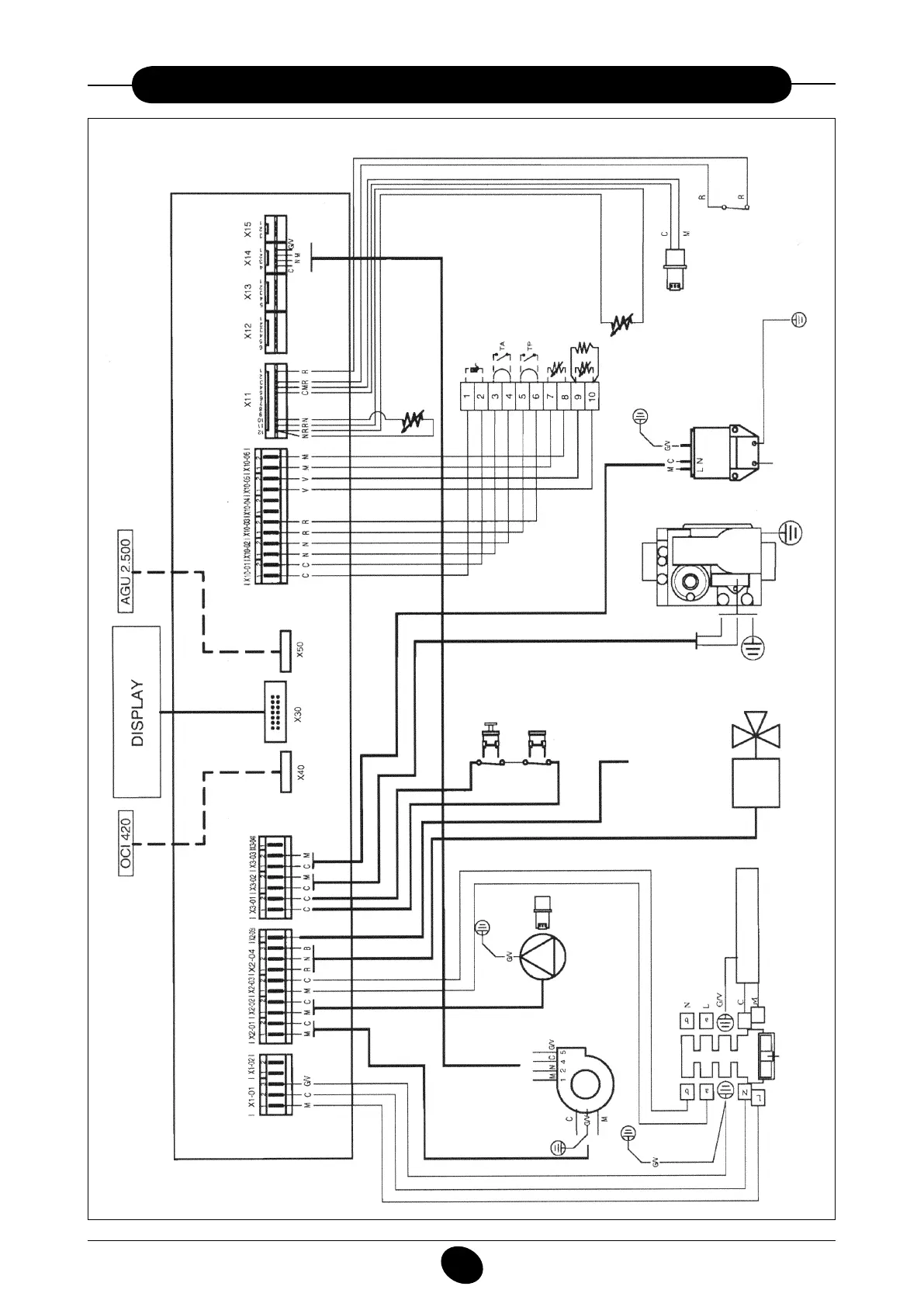

25. DIAGRAMĂ CUPLARE CONECTORI
CULOARE CABLURI C = albastru M = maro N = negru
POMPĂ
VENTILATOR
IEŞIRE 230V
PROGRAMABILĂ
REŢEA DE ALIMENTARE
PANOU BORNE
DE ALIMENTARE
SIGURANŢĂ
ELECTROD DE DETECTARE
TERMOSTAT
FUM
TERMOSTAT DE
SIGURANŢĂ
VALVĂ GAZ
PRED. SONDĂ NTC CIRCUIT
PRIORITAR APĂ MENAJERĂ
APRINZĂTOR
ELECTROD DE APRINDERE
MICROPRESOSTAT
DIFERENŢIAL
HIDRAULIC
SONDĂ NTC
ÎNCĂLZ.
VALVĂ CU
TREI CĂI
PREDISPOZIŢIE SONDĂ
EXTERNĂ
PREDISPOZIŢIE TERMOSTAT PENTRU
INSTALAŢIE CU TIRAJ INVERS
TERMOSTAT AMBIENTAL
PREDISPOZIŢIE COMANDĂ LA
DISTANŢĂ
R = roşu G/V = galben/verde B = alb
PWM
POMPĂ
PWM
POMPĂ
0806_1101 / CG_2037
SONDĂ NTC RETUR ÎNCĂLZIRE
