Mentor ll User Guide 79
Issue Number: 12 www.controltechniques.com
8.7 Menu logic diagrams
SPEED
MONITOR
ANALOG
REF
ANALOG
REF
01.01
REF
SELECT
01.03
RAMP
02.01
REF
CONTROL
03.01
SPEED
AMPLIFIER
03.07
CURRENT
LIMIT
04.02
CURRENT
AMPLIFIER
05.03
05.01
CURRENT
MONITOR
RUN FORWARD
RUN REVERSE
INCH FORWARD
INCH REVERSE
STOP
ENABLE
25
24
23
22
21
31
FAULT
DETECTOR
03.02
M
T
SELECTED
SPEED REF
RAMPED SPEED
REF
SPEED
REF
SPEED LOOP
OUTPUT
CURRENT
REF
CURRENT
FEEDBACK
CURRENT
TRANSFORMERS
FIRING
ANGLE
THYRISTOR
(SCR)
BRIDGE
AC POWER
SUPPLY
OVERLOAD
DETECTOR

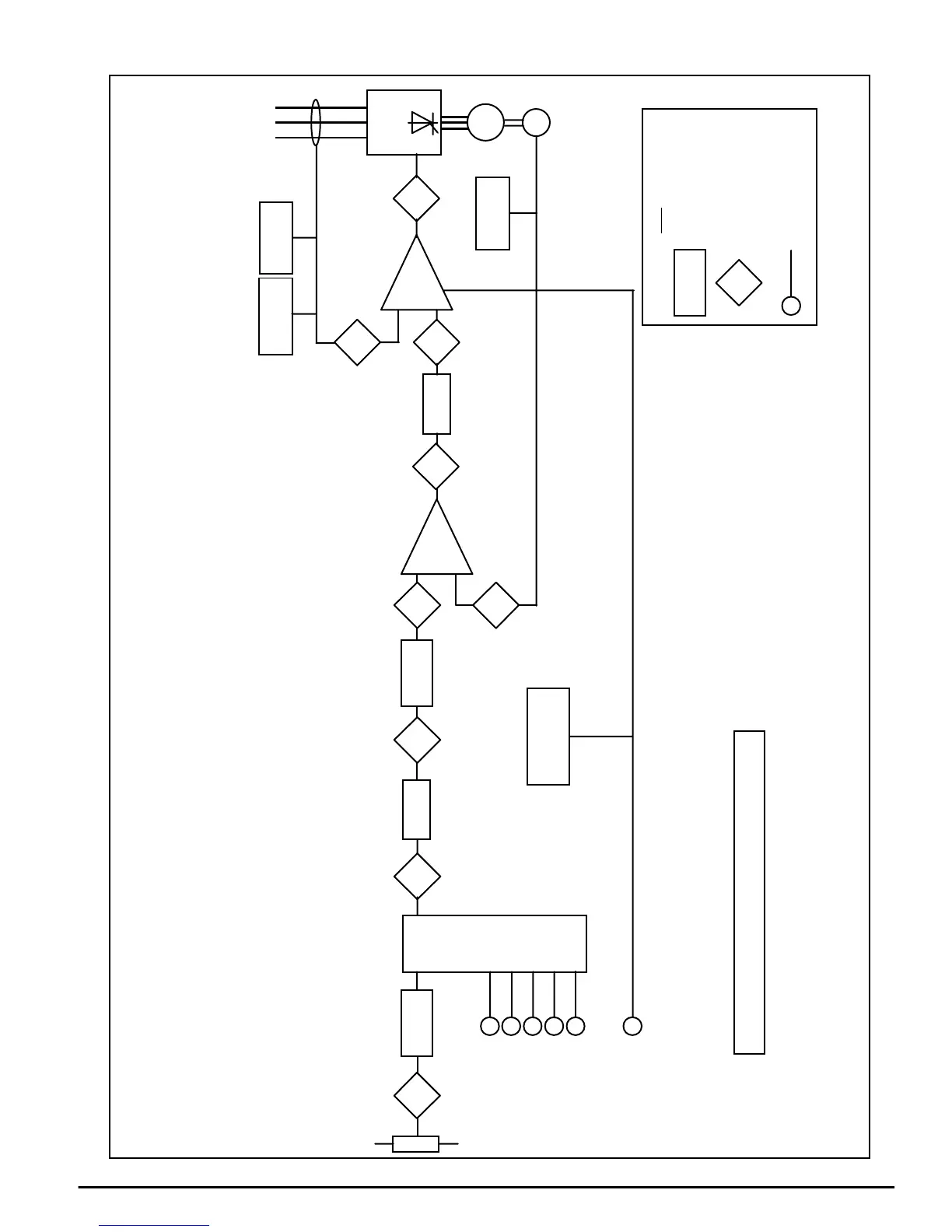

Diagram A CONTROL LOGIC OVERVIEW
KEY
User programmable
inputs and outputs
Key test points
(loop variables)
Terminals for
external control
