DAB evoplus - Afbeelding 3: Installatie Op Horizontale Leidingen; Elektrische Aansluitingen; Terugslagklep

NEDERLANDS
NL
98
Alvorens ingrepen te verrichten op het elektrische of mechani-
sche gedeelte van de installatie, moet altijd eerst de netspanning
worden uitgeschakeld. Wacht tot de indicatielampjes op het be-
dieningspaneel uitgaan, alvorens het apparaat zelf te openen. De
condensator van het tussencircuit blijft ook na de uitschakeling
van de netspanning belast met gevaarlijke hoogspanning.
Alleen stevig bedrade netaansluitingen zijn toegestaan. Het ap-
paraat moet worden geaard (IEC 536 klasse 1, NEC en andere
toepasselijke normen).
+(7:25'7$$1%(92/(1+(76<67((0&255(&7(19(,/,*
TE AARDEN!
Geadviseerd wordt om ter beveiliging van het systeem een cor-
rect gedimensioneerde differentieelschakelaar te monteren die
behoort tot Klasse A, met regelbare, lekstroom, selectief en be-
veiligd tegen inschakelingen op verkeerde momenten.
De automatische differentieelschakelaar moet gekenmerkt wor-
den door de twee volgende symbolen:
- De circulatiepomp vereist geen enkele externe motorbeveiliging
- Controleer of de voedingsspanning en -frequentie overeenstemmen
PHWGHZDDUGHQGLHYHUPHOGZRUGHQRSKHWLGHQWL¿FDWLHSODDWMHYDQGH
circulatiepomp

De elektronische besturingseenheid moet altijd in verticale po-
sitie blijven!
Zorg ervoor dat de verbindingskabel van de druksensor nooit in
contact komt met de motorkast.
7.3 Terugslagklep
Als het systeem is uitgerust met een terugslagklep, moet u verzekeren
dat de minimumdruk van de circulatiepomp altijd hoger is dan de sluitdruk
van de klep.
8. ELEKTRISCHE AANSLUITINGEN
De elektrische verbindingen moeten tot stand worden gebracht door er-
YDUHQHQJHNZDOL¿FHHUGSHUVRQHHO
LET OP! NEEM ALTIJD DE PLAATSELIJKE VEILIGHEIDSVOOR-
SCHRIFTEN IN ACHT.

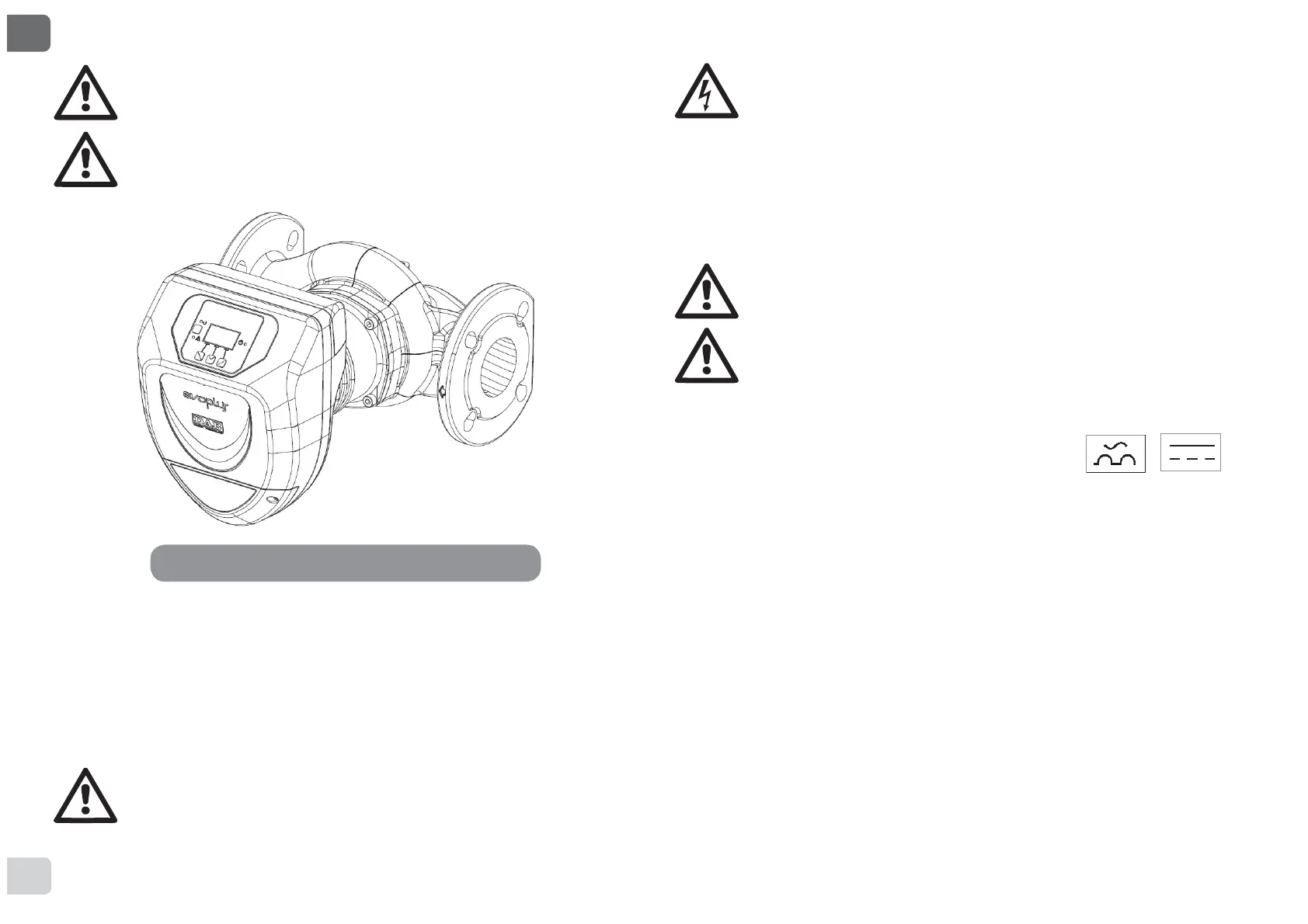

Afbeelding 3: Installatie op horizontale leidingen
