ITALIANO
IT
10
,SDUDPHWULGLFRQ¿JXUD]LRQH GHOOD FRPXQLFD]LRQH02'%86VRQRUHVL
disponibili nel menù avanzato (si veda Par.12).
I circolatori EVOPLUS avranno inoltre la possibilità di comunicare su
LON Bus attraverso dispositivi di interfaccia esterni.
Ulteriori informazioni e dettagli riguardo all’interfaccia MODBUS e LON
bus sono disponibili e scaricabili al seguente link:
http://www.dabpumps.com/evoplus
8.2.3 Ingresso Analogico e PWM
In Figura 7 è riportato lo schema di collegamento dei segnali esterni
9H3:0&RPHVLHYLQFHGDOOD¿JXUDLVHJQDOLFRQGLYLGRQRJOLVW-
essi terminali della morsettiera per cui sono mutuamente esclusivi. Se si
desidera utilizzare un segnale analogico di controllo sarà necessario im-
postare da menù la tipologia di tale segnale (si veda par. 12 Pagina 7.0).
Ulteriori informazioni e dettagli riguardo all’uso dell’ingresso analogico e
PWM sono disponibili al seguente link:
http://www.dabpumps.com/evoplus

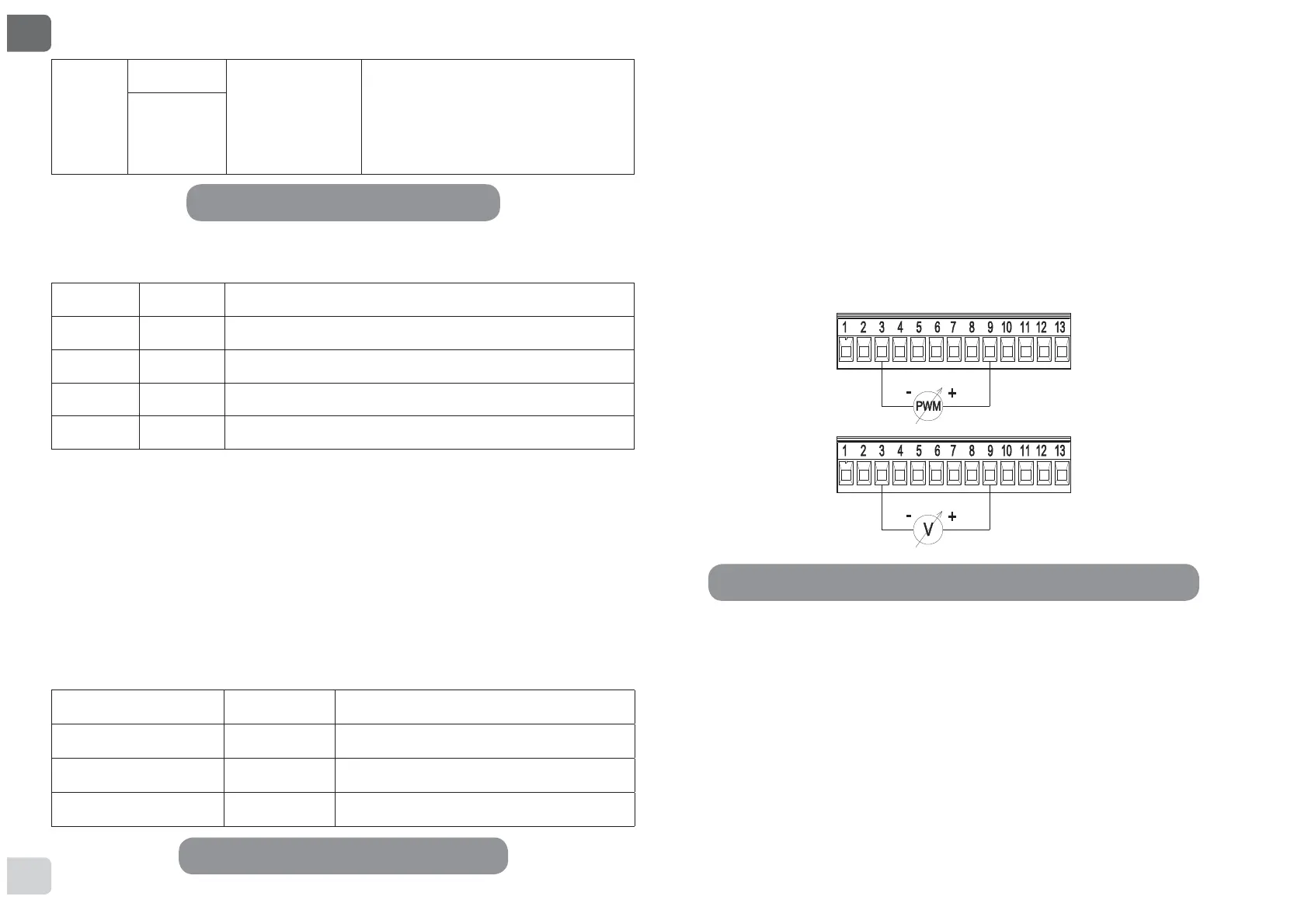

Figura 8: Morsettiera estraibile 13 poli: ingressi 0-10V e PWM
IN2
10
Contatto Pulito
Economy: Se attivato da pannello
di controllo (si veda par. 12 Pagina
5.0 del menù EVOPLUS) sarà pos-
sibile attivare la funzione di riduzio-
ne del set-point da remoto.
11
Nel caso siano state attivate le funzioni EXT ed Economy da pannello di
controllo, il comportamento del sistema sarà il seguente:
IN1 IN2 Stato Sistema
Aperto Aperto Pompa ferma
Aperto Chiuso Pompa ferma
Chiuso Aperto Pompa in marcia con set-point impostato dall’utente
Chiuso Chiuso Pompa in marcia con set-point ridotto
8.2.2 MODBUS e LON Bus
I circolatori EVOPLUS mettono a disposizione una comunicazione seria-
le tramite un ingresso RS-485. La comunicazione è realizzata in accordo
DOOHVSHFL¿FKH02'%86
Attraverso MODBUS è possibile settare i parametri di funzionamento del
circolatore da remoto come, ad esempio, la pressione differenziale de-
VLGHUDWDLQÀXHQ]DGHOODWHPSHUDWXUDPRGDOLWjGLUHJROD]LRQHHFF$OOR
stesso tempo il circolatore può fornire importanti informazioni sullo stato
del sistema.
Per i collegamenti elettrici fare riferimento alla Figura 6 e alla Tabella 4:
Terminali MODBUS Nº Morsetto Descrizione
A 2 Terminale non invertito (+)
B 1 Terminale invertito (-)
Y3 GND
Tabella 3: Ingressi digitali IN1 e IN2
Tabella 4: Terminali RS_485 MODBUS
