DAB evoplus - Funktioner; Inställning Med Jämn Kurva; Inställning Med Jämnt Differentialtryck; Inställning Med Proportionellt Differentialtryck

SVENSKA
SE
66
DHQ YDUPD WU\FNVDWWD YlWVNDQ VRP ¿QQV L V\VWHPHW NDQ lYHQ
uppträda som ånga. RISK FÖR BRÄNNSKADOR!
Det är farligt att röra vid cirkulationspumpen. RISK FÖR
BRÄNNSKADOR!
När samtliga el- och hydraulanslutningar har utförts ska systemet fyllas
på med vatten och eventuellt glykol (max. procentsats glykol anges i kap.
3) och eltillförseln till systemet slås till.
Funktionssätten kan ändras när systemet har startats för att bättre tillgo-
dose systembehoven (se kap. 12).
10. FUNKTIONER
10.1 Inställningssätt
Cirkulationspumparna i serie EVOPLUS medger följande inställningssätt
utifrån systembehoven:
- ,QVWlOOQLQJPHGSURSRUWLRQHOOWGLIIHUHQWLDOWU\FNEHURHQGHSnÀ|GHWL
systemet.
- Inställning med proportionellt differentialtryck med börvärde
beroende på den externa signalen 0 - 10 V eller PWM.
- ,QVWlOOQLQJPHGSURSRUWLRQHOOWGLIIHUHQWLDOWU\FNEHURHQGHSnÀ|GHWL
systemet och vätsketemperaturen.
- Inställning med jämnt differentialtryck.
- Inställning med jämnt differentialtryck med börvärde beroende på
den externa signalen 0 - 10 V eller PWM.
- Inställning med jämnt differentialtryck med börvärde beroende på
vätsketemperaturen.
- Inställning med jämn kurva.
- Inställning med jämn kurva med rotationshastighet beroende på
den externa signalen 0 - 10 V eller PWM.
Inställningssättet kan väljas på kontrollpanelen i serie EVOPLUS (se
kap. 12 Sidan 2.0).

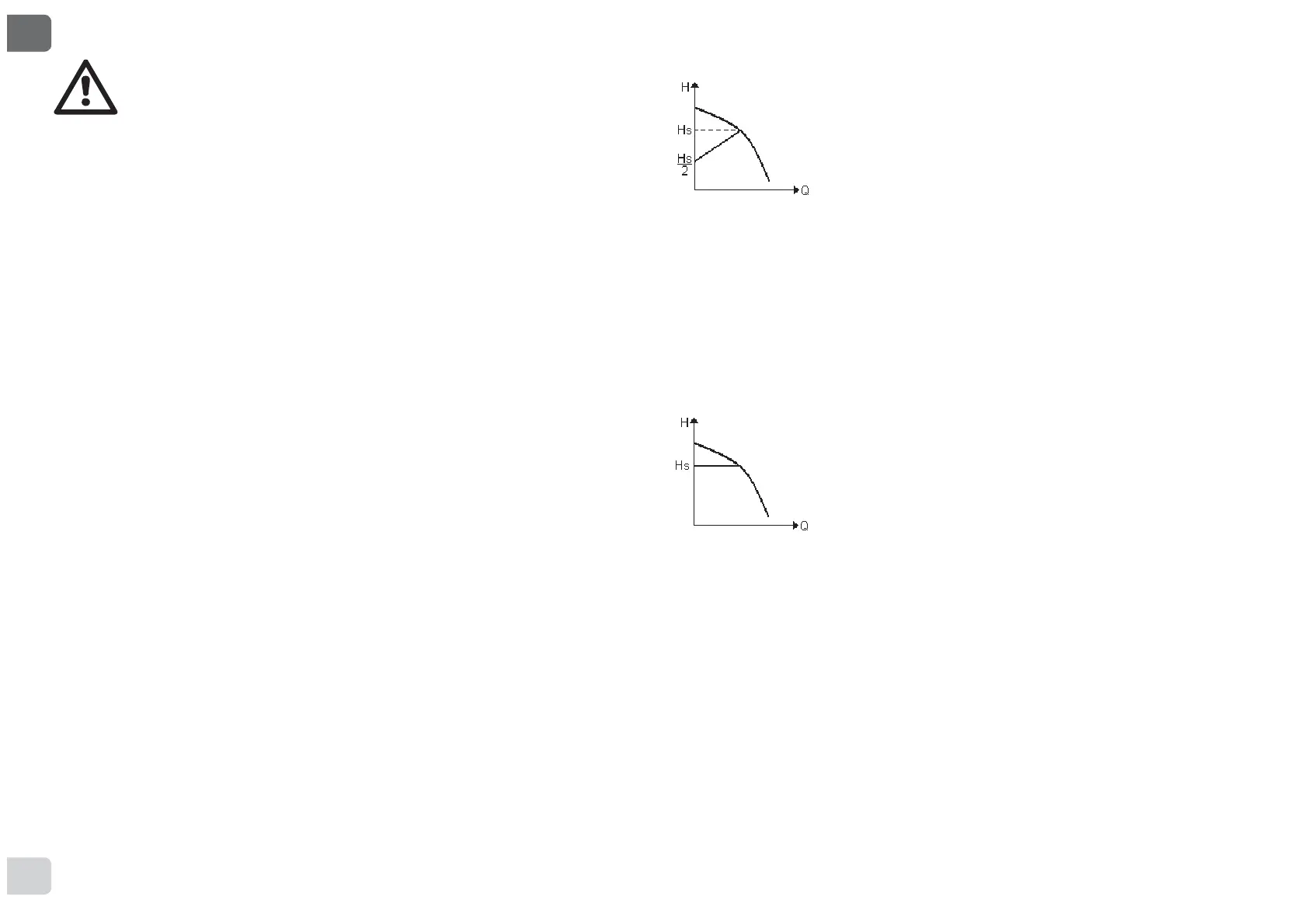

10.1.1 Inställning med proportionellt differentialtryck
I detta funktionssätt minskar respektive ökar differen-
WLDOWU\FNHWQlUYDWWHQÀ|GHWPLQVNDUUHVSHNWLYH|NDU
Börvärdet Hs kan ställas in från displayen eller från den
externa signalen 0 - 10 V eller PWM.
Inställning avsedd för:
- Värme- och luftkonditioneringssystem med höga effektförluster.
- System med två rör med termostatventiler och uppfordringshöjd
P
- System med sekundär differentialtryckregulator.
- Primärkretsar med höga effektförluster.
- System med cirkulation av sanitärt vatten med termostatventiler på
de vertikala rören.
10.1.2 Inställning med jämnt differentialtryck
I detta inställningssätt förblir differentialtrycket jämnt
REHURHQGHDYYDWWHQÀ|GHW
Börvärdet Hs kan ställas in från displayen eller från den
externa signalen 0 - 10 V eller PWM.
Inställning avsedd för:
- Värme- och luftkonditioneringssystem med låga effektförluster.
- 6\VWHPPHGWYnU|UPHGWHUPRVWDWYHQWLOHURFKXSSIRUGULQJVK|MG
2 m.
- System med ett rör med termostatventiler.
- System med naturlig cirkulation.
- Primärkretsar med låga effektförluster.
- System med cirkulation av sanitärt vatten med termostatventiler på
de vertikala rören.
10.1.3 Inställning med jämn kurva
I detta inställningssätt arbetar cirkulationspumpen enligt
karakteristiska kurvor med jämn hastighet. Driftkurvan
väljs genom att rotationshastigheten ställs in med en
procentfaktor. 100 % motsvarar kurvan för max. gräns.


