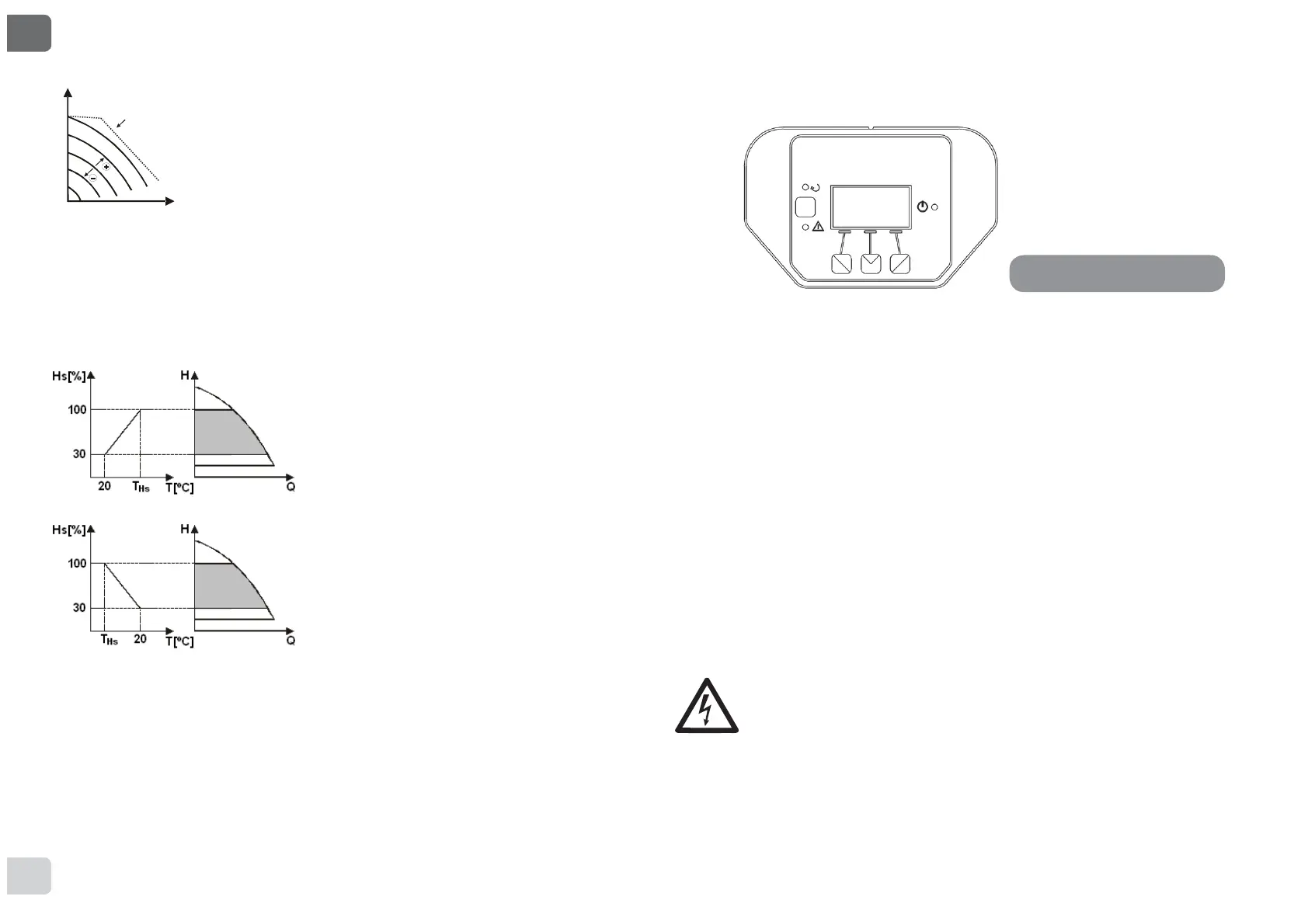

10.1.3 Säätö vakiokäyrän mukaisesti
Tässä säätötavassa kiertovesipumppu toimii vakiokäy-
rien mukaisesti vakaalla nopeudella. Käytettävä käyrä
valitaan asettamalla kiertonopeus prosentuaalisesti.
Arvo 100 % tarkoittaa maksimikäyrää. Todellinen kierto-
nopeus saattaa riippua kyseisen kiertovesipumppumal-
lin virran ja paineen rajoituksista.
Kiertonopeus voidaan asettaa näytöstä tai ulkoisesta
signaalista 0-10V tai PWM.
Säätö soveltuu lämmitys- ja ilmastointijärjestelmiin, joissa on vakio vir-
tausmäärä.
10.1.4 Säätö vakion ja suhteellisen paine-eron mukaan veden
lämpötilan mukaisesti
Tässä säätötavassa Hs-asetuspisteen
säätöä lasketaan tai nostetaan veden
lämpötilan mukaisesti. THs voidaan aset-
taa välille 0 ºC – 100 ºC, jolloin pumppua
voidaan käyttää sekä lämmitys- että ilma-
stointijärjestelmissä.
Tämä säätö sopii seuraaviin tilanteisiin:
- Virtausmäärältään vaihtelevat järje-
stelmät (kaksiputkiset lämmitysjärje-
stelmät), joissa kiertovesipumpun
toiminta laskee kiertonesteen lämpöti-
lan laskiessa, silloin kun tarvitaan
vähemmän lämmitystä.
- Virtausmäärältään vakiona pysyvät
järjestelmät (yksiputkiset ja lattialäm-
mitysjärjestelmät), joissa kiertovesi-
pumpun toimintaa voidaan säätää aino-
astaan lämpötilaan vaikuttamalla.
11. OHJAUSPANEELI
EVOPLUS-kiertovesipumppujen toimintoja voidaan muokata elektron-
isen valvontalaitteen kanteen sijoitetusta ohjauspaneelista.
,
ůŝŵŝƚĞŵĂƐƐŝŵŽ
maksimiraia
On the panel there are: a graphic display, 4 navigation keys and 3 LED
warning lights (see Figure 10).
*UDD¿QHQQl\WW|
*UDD¿VHQ Ql\W|Q DQVLRVWD YDOLNRQ VHODDPLQHQ RQQLVWXX KHOSRVWL MD LQWXLWL-
ivisesti; tällä tavoin valvotaan ja muokataan järjestelmän toimintatapaa sekä
aktivoidaan tulot ja asetetaan asetusarvot. On lisäksi mahdollista nähdä
järjestelmän tila sekä mahdollisesti muistiin tallennettu hälytyshistoria.
11.2 Selausnäppäimet
Valikkoa selataan 4 selausnäppäimellä, joista 3 on sijoitettu näytön ala-
puolelle ja 1 sivulle. Näytön alla olevia näppäimiä kutsutaan aktiivisiksi
näppäimiksi ja sivunäppäintä piilonäppäimeksi.
Valikon kaikki sivut on tehty siten, että siitä käy ilmi kuhunkin 3 aktiiviseen
näppäimeen (näytön alla oleviin) yhdistetty toiminto.
11.3 Merkkivalot
Keltainen valo: Järjestelmän virtatilanteesta ilmoittava valo.
Valon palaminen ilmoittaa, että järjestelmä on kytketty virtaan.
Älä koskaan irrota kantta keltaisen valon palaessa.
Punainen valo: Ilmoittaa, että järjestelmässä on käynnissä hälytys/toi-
mintahäiriö. Jos valo vilkkuu, se tarkoittaa, että hälytys ei pysäytä pump-
pua vaan sitä voidaan kuitenkin ohjata. Jos valo ei vilku, se tarkoittaa,
että hälytys pysäyttää pumpun eikä sitä voida ohjata.
Kuv. 10: Ohjauspaneeli
