8.2.4 Utgångar
(QOLJW)LJ¿QQVI|OMDQGHGLJLWDODXWJnQJDU
Utgång
Nr på
klämma
Typ av
kontakt Förknippad funktion
OUT1
1NC
Närvaro/frånvaro av systemlarm2COM
3NO
OUT2
4NC
Pump i drift/pump avstängd5COM
6NO
8WJnQJDUQD287RFK287¿QQVSnGHQSROLJDXWGUDJEDUDNRSSOLQJ-
splinten enligt Tabell 5 där även typen av kontakt anges (NC = normalt
sluten, COM = gemensam, NO = normalt öppen).
Kontakternas elektriska märkdata anges i Tabell 6.
I exemplet i Fig. 8 lyser signallampan L1 när det förekommer ett system-
larm och är släckt när ingen felfunktion påträffas. Signallampan L2 lyser
Tabell 5: Utgångar OUT1 och OUT2
när pumpen är i drift och är släckt när pumpen är avstängd.
Utgångskontakternas märkdata
Max. spänning [V] 250
Max. ström [A]
5 Vid resistiv belastning
2,5 Vid induktiv belastning
Max. kabeltvärsnitt [mm²] 2,5
8.3 Anslutning av system med två pumpar
Ett system med två pumpar erhålls enkelt genom att två cirkulation-
spumpar i serie EVOPLUS ansluts med hjälp av den medföljande kabeln.
Sätt i kabeln i avsett kontaktdon (se Tabell 2).
För att ett system med två pumpar ska fungera korrekt måste
samtliga externa anslutningar på den 13-poliga utdragbara kop-
plingsplinten parallellkopplas mellan de två cirkulationspumpar-
na i serie EVOPLUS enligt de enskilda klämmornas numrering.
Funktionssätten för system med två pumpar beskrivs i kap. 12 Sidan 8.0
i menyn EVOPLUS.
9. START
Höljet till kontrollpanelen i serie EVOPLUS ska vara stängt vid
samtliga startmoment!
Starta systemet först när samtliga el- och hydraulanslutningar
har utförts.
Använd inte cirkulationspumpen om vatten saknas i systemet.
Tabell 6: Utgångskontakternas märkdata

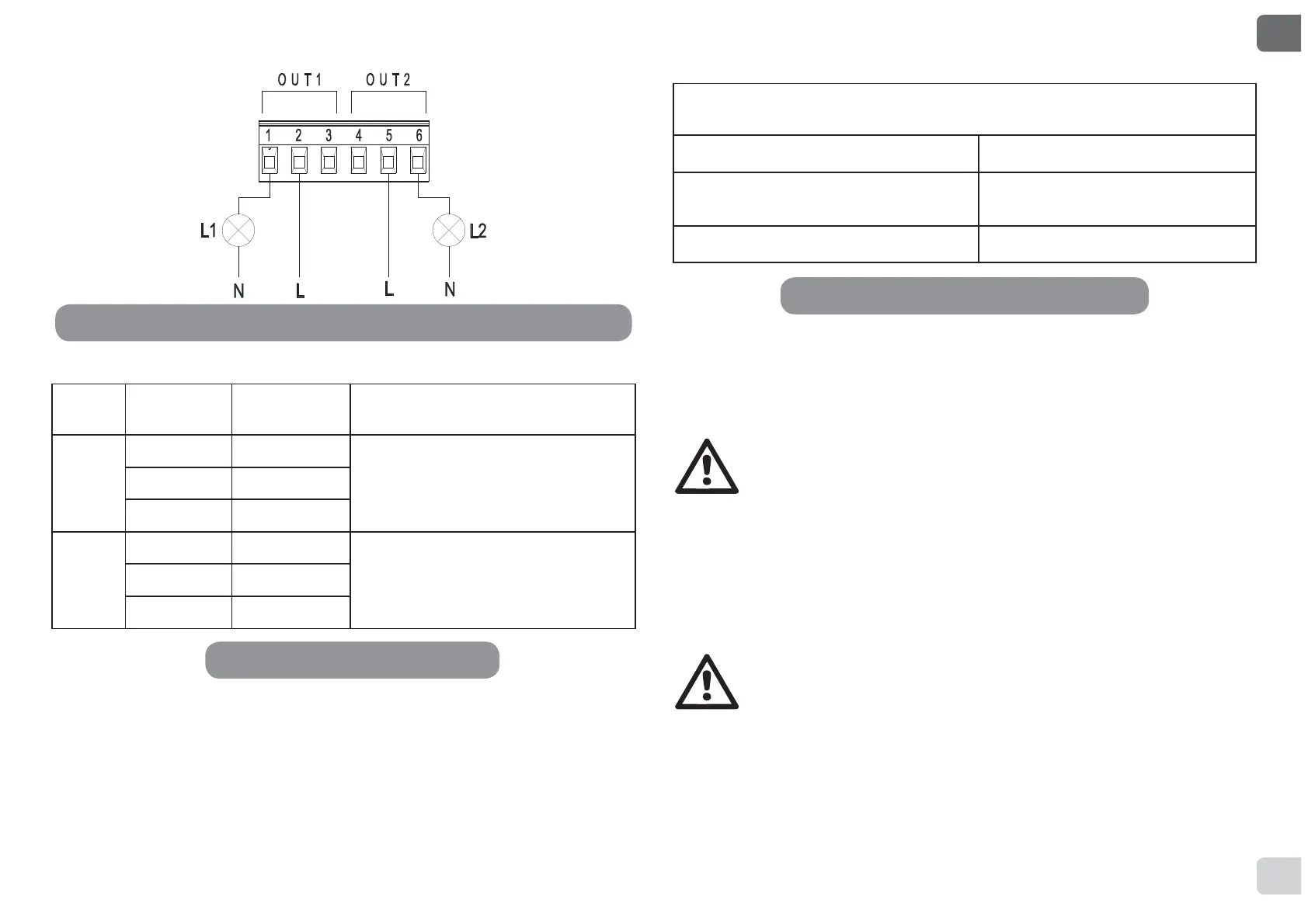

Fig. 9: 6-polig utdragbar kopplingsplint: Exempel på anslutning av utgångar
