8.2.4 Uscite
Con riferimento alla Figura 8 le uscite digitali disponibili sono:
Uscita Nº morsetto Tipo Contatto Funzione associata
OUT1
1NC
Presenza/Assenza di allarmi nel sistema
2COM
3NO
OUT2
4NC
Pompa in marcia/ Pompa ferma
5COM
6NO
Le uscite OUT1 e OUT2 sono disponibili sulla morsettiera estraibile a 6
SROLFRPHVSHFL¿FDWRLQ7DEHOODGRYHqULSRUWDWDDQFKHODWLSRORJLDGL
contatto (NC = Normalmente Chiuso, COM = Comune, NO = Normal-
mente Aperto).
Le caratteristiche elettriche dei contatti sono riportate in Tabella 6.
Nell’esempio riportato in Figura 8 la luce L1 si accende quando nel siste-
ma è presente un allarme e si spegne quando non si riscontra alcun tipo
di anomalia, mentre la luce L2 si accende quando la pompa è in marcia
e si spegne quando la pompa è ferma.
Tabella 5: Uscite OUT1 e OUT2
Caratteristiche dei contatti di uscita
Max tensione sopportabile [V] 250
Max corrente sopportabile [A]
5 Se carico resistivo
2,5 Se carico induttivo
Max sezione del cavo accettata [mm²] 2,5
8.3 Collegamenti Per Sistemi Gemellari
3HUUHDOL]]DUHXQVLVWHPDJHPHOODUHqVXI¿FLHQWHFROOHJDUHFLUFRODWRUL
EVOPLUS utilizzando il cavo fornito in dotazione inserendolo nel connet-
tore apposito (si veda Tabella 2).
Per un corretto funzionamento del sistema gemellare è necessa-
rio che tutti i collegamenti esterni della morsettiera estraibile 13
poli vengano collegati in parallelo tra i 2 EVOPLUS rispettando la
numerazione dei singoli morsetti.
Per le possibili modalità di funzionamento dei sistemi gemellari si veda
par. 12 Pagina 8.0 del menù EVOPLUS.
9. AVVIAMENTO
Tutte le operazioni di avviamento devono essere effettuate con il
coperchio del pannello di controllo EVOPLUS chiuso!
Avviare il sistema soltanto quando tutti i collegamenti elettrici ed
idraulici sono stati completati.
Evitare di far funzionare il circolatore in assenza di acqua nell’im-
pianto.
Tabella 6: Caratteristiche dei contatti di uscita

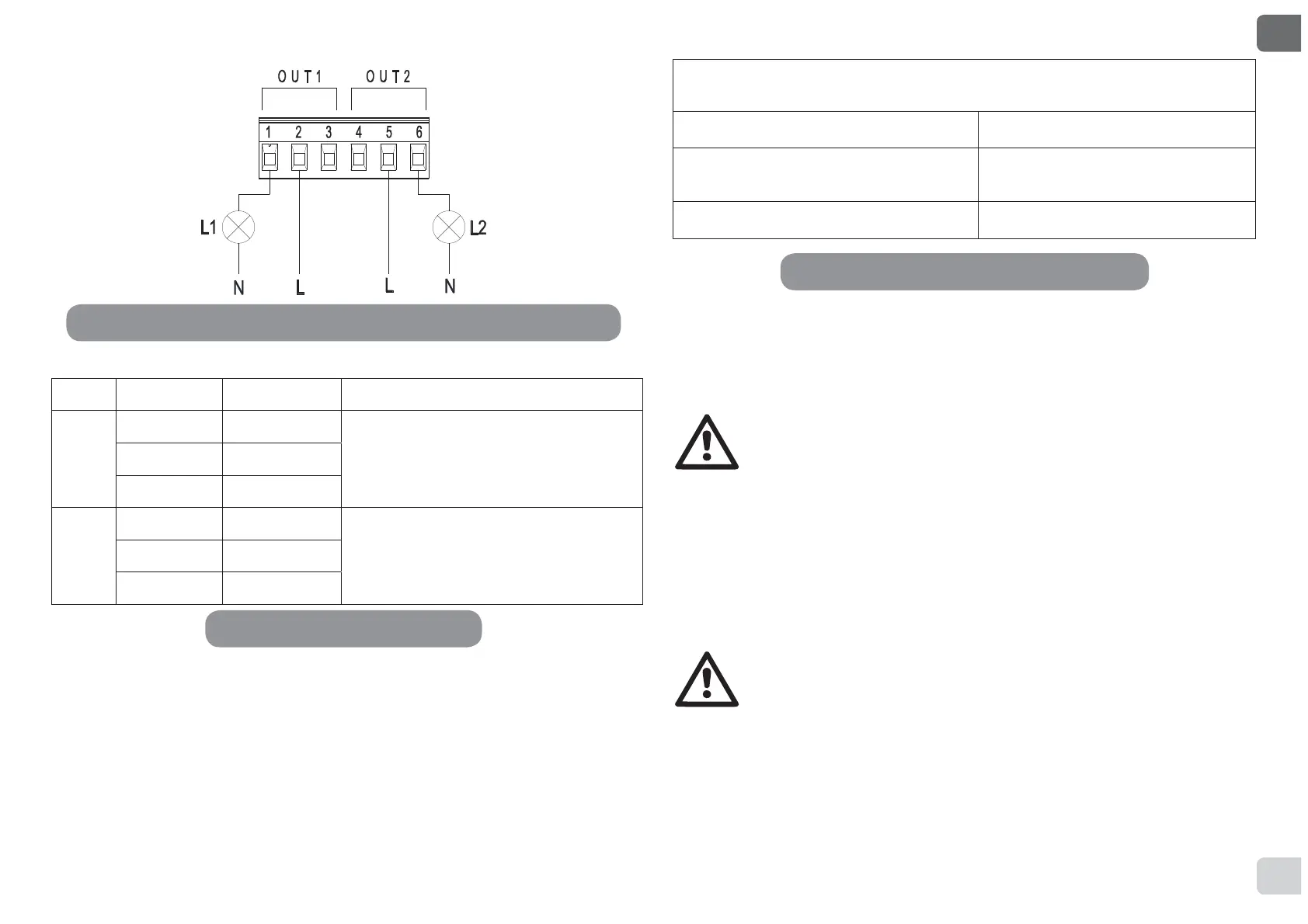

Figura 9: Morsettiera estraibile 6 poli: esempio di collegamento uscite
