NEDERLANDS
NL
99
Referentie
(Afbeelding
4 en Afbeel-
ding 5)
Beschrijving
1
Uittrekbaar klemmenbord voor verbinding van de voedingslijn:
1x220-240 V, 50/60 Hz
2 Hulpled
3 Led “Hoogspanning aanwezig”
4 Verbindingsconnector voor gecombineerde circulatiepompen
5
Connector voor druk- en temperatuursensor vloeistof
(standaard voorzien)
6
Uittrekbaar 13-polig klemmenbord voor verbinding van de in-
gangen en de MODBUS-systemen
7
Uittrekbaar 6-polig klemmenbord voor signalering van alarmen
en systeemstatus
Tabel 2: Elektrische aansluitingen
8.1 Voedingsaansluiting
Alvorens de elektrische voeding van de circulatiepomp in te schake-
len, moet worden verzekerd dat het deksel van het EVOPLUS con-
trolepaneel perfect gesloten is!
8.2 Elektrische verbinding van ingangen, uitgangen en MODBUS
De EVOPLUS circulatiepompen zijn voorzien van digitale, analoge in-
gangen en digitale uitgangen, zodat er verbindingsoplossingen met com-
plexere systemen mogelijk zijn.
De installateur hoeft slechts de gewenste ingangs- en uitgangscontacten
WHEHGUDGHQHQGHELMEHKRUHQGHIXQFWLHVQDDUZHQVWHFRQ¿JXUHUHQ]LH
par. 8.2.1 par. 8.2.2 par. 8.2.3 en par. 8.2.4).
8.2.1 Digitale ingangen

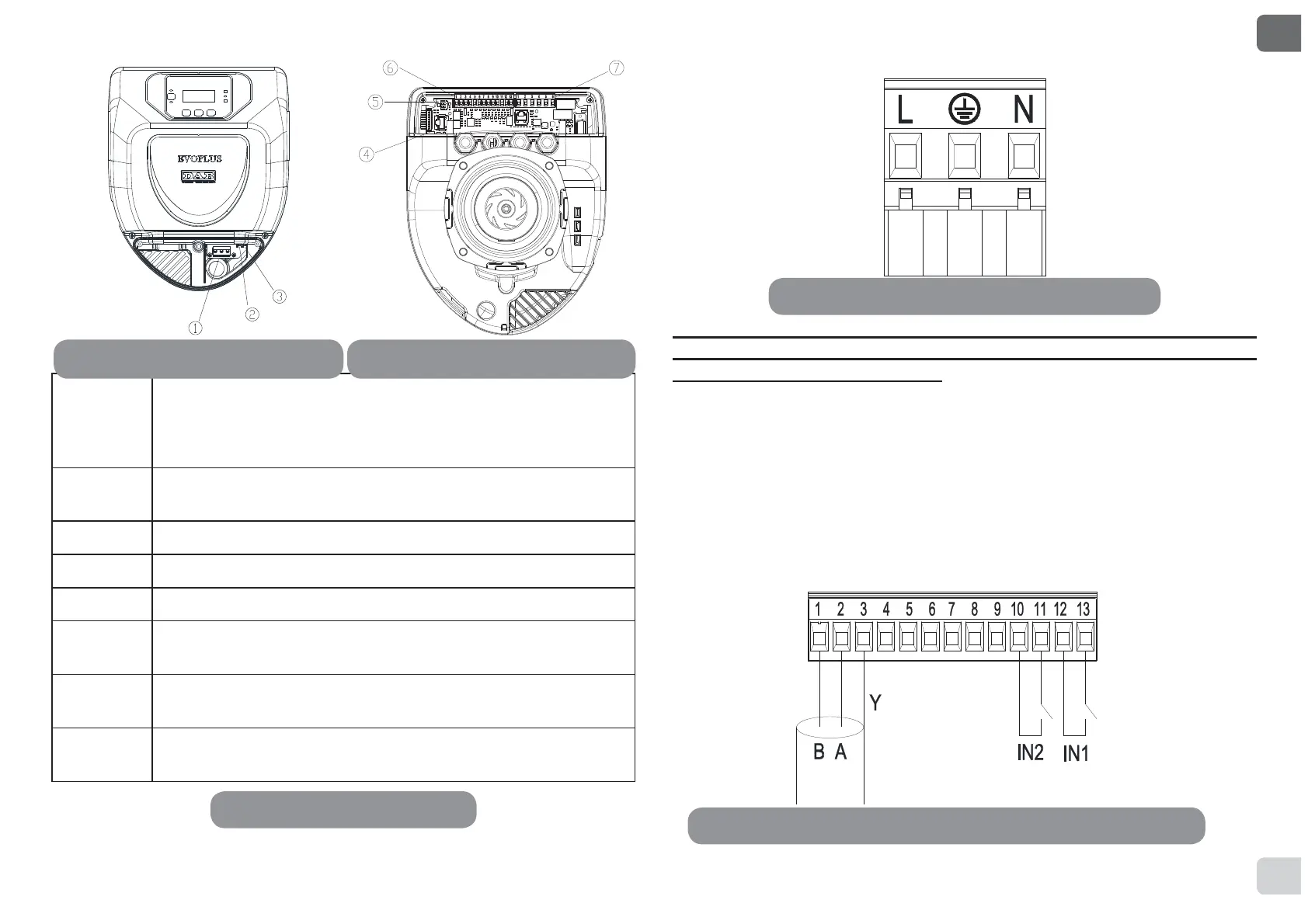

Afbeelding 7: Uittrekbaar 13-polig klemmenbord: digitale ingangen
e MODBUS
Afbeelding 4: Elektrische aansluitingen
(voorzijde)
Afbeelding 5: Elektrische aansluitingen
(achterzijde)
Afbeelding 6: Uittrekbaar voedingsklemmenbord
