de circulatiepomp belangrijke informatie leveren over de staat van het
systeem. Zie voor de elektrische aansluitingen Afbeelding 6 en Tabel 4:
MODBUS-terminals Klemnr Beschrijving
A 2 Terminal niet omgekeerd (+)
B 1 Terminal omgekeerd (-)
Y3 GND
De conAfbeeldingtieparameters van de MODBUS-communicatie zijn be-
schikbaar in het geavanceerde menu (zie Par.12).
De EVOPLUS circulatiepompen hebben verder de mogelijkheid om te
communiceren op LON Bus via externe interfaceapparaten.
Verdere informatie en bijzonderheden over de MODBUS en LON bus-in-
terface zijn beschikbaar en kunnen worden gedownload op de volgende
link:
http://www.dabpumps.com/evoplus
8.2.3 Analoge ingang en PWM
Tabel 4: RS_485 MODBUS-terminals

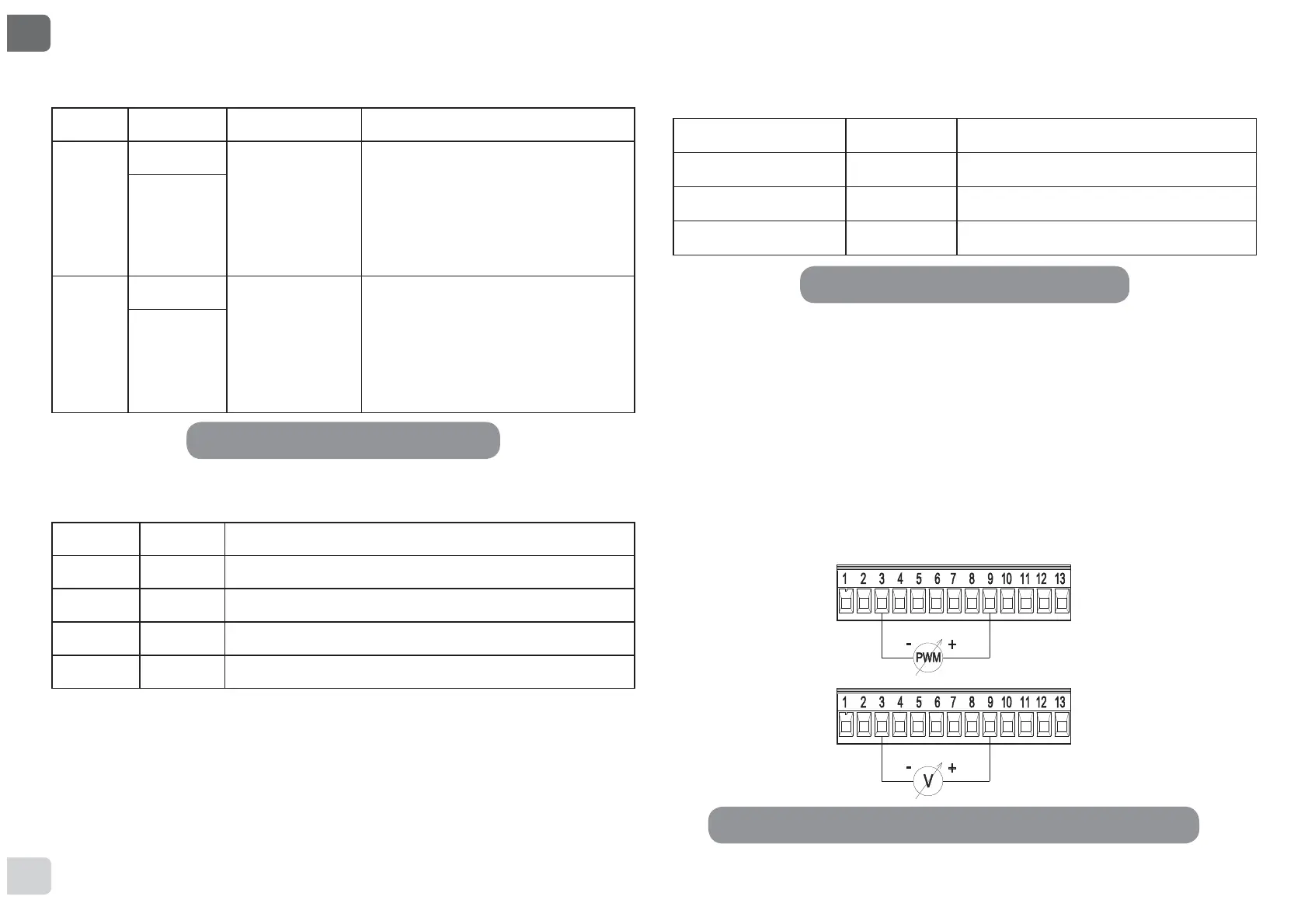

Afbeelding 8: Uittrekbaar 13-polig klemmenbord: ingangen
0-10V en PWM
Onder verwijzing naar Afbeelding 7 zijn de volgende digitale ingangen
beschikbaar:
Ingang Klemnr. Type contact Gekoppelde functie
IN1
12
Potentiaalvrij
contact
EXT: indien dit geactiveerd wordt
vanaf het bedieningspaneel (zie
par. 12 Pagina 11.0 van het EVO-
PLUS-menu) is het mogelijk de
pomp op afstand in en uit te scha-
kelen.
13
IN2
10
Potentiaalvrij
contact
Economy: indien deze geactiveerd
wordt vanaf het bedieningspane-
el (zie par. 12 Pagina 5.0 van het
EVOPLUS-menu) is het mogelijk
de functie voor verlaging van het
setpoint van afstand te activeren.
11
Als de functies EXT en Economy geactiveerd zijn vanaf het bediening-
spaneel, gedraagt het systeem zich als volgt:
IN1 IN2 Systeemstatus
Open Open Pomp gestopt
Open Gesloten Pomp gestopt
Gesloten Open Pomp in bedrijf met door de gebruiker ingesteld setpoint
Gesloten Gesloten Pomp in bedrijf met verlaagd setpoint
8.2.2 MODBUS en LON Bus
De EVOPLUS circulatiepompen maken seriële communicatie mogelijk
via een ingang RS-485. De communicatie wordt gerealiseerd in overeen-
VWHPPLQJPHWGH02'%86VSHFL¿FDWLHV
Via MODBUS is het mogelijk de bedrijfsparameters van de circulatie-
pomp op afstand in te stellen, zoals bijvoorbeeld het gewenste drukver-
schil, invloed van de temperatuur, regelmodus, enz. Tegelijkertijd kan
Tabel 3: Digitale ingangen IN1 en IN2
