DAB evoplus - Vridning Av Motorhuvud

SVENSKA
SE
61
Följ noggrant följande rekommendationer för att utföra en korrekt monter-
ing om motorhuvudena behöver vridas:
1. Skruva loss de fyra fästskruvarna mellan motorn och pumphuset
¿J$
2. 9ULGPRWRUQLVLWWVlWHI|UDQVOXWQLQJWLOOSXPSKXVHW¿J$%
3. När motorhuvudet har vridits till önskat läge ska de fyra fästskru-
YDUQDGUDVnWNRUVYLV¿J&
Om motorn har demonterats från sitt säte ska du vara mycket noggrann
YLGPRQWHULQJHQVnDWWSXPSKMXOHWSDVVDVLQKHOWSnGHQÀ\WDQGHULQJHQ
LQQDQIlVWVNUXYDUQDGUDVnW¿J'0RWRUQOLJJHUDQKHOWPRWSXPSKXVHW
om monteringen är korrekt utförd.
En felaktig montering kan skada pumphjulet och alstra ett
typiskt skrapande ljud vid starten av cirkulationspumpen.
- Cirkulationspumpen kan installeras i värme- och luftkonditioneringssys-
tem såväl på tryck- som returledningen. Flödesriktningen anges av den
stämplade pilen på pumphuset. la freccia stampata sul corpo pompa
LQGLFDODGLUH]LRQHGHOÀXVVR
- Installera helst cirkulationspumpen högre än värmepannans min. nivå
och så långt bort som det går från rörvinklar, rörböjar och grenrör.
- Installera en avstängningsventil både på sug- och tryckledningen för att
underlätta kontroller och underhåll.
- Före installationen av cirkulationspumpen ska du noggrant spola ig-
enom systemet med 80 °C vatten. Töm sedan systemet helt för att
eliminera eventuella skadliga ämnen som har kommit in i systemet.
- Utför monteringen så att det inte droppar på motorn och på den elek-
troniska kontrollanordningen vare sig vid installationen eller underhål-
let.
- Blanda inte i tillsatser som innehåller kolväte eller aromatiska ämnen
i cirkulationsvattnet. Frostskyddsmedel ska vid behov tillsättas med
max. förhållandet 30 %.
- Vid montering av termisk isolering ska du använda avsedd sats (om
den medföljer) och kontrollera att kondenshålen på motorhuset inte
sätts igen helt eller delvis.
- För att garantera maximal systemprestanda och lång livslängd för
cirkulationspumpen rekommenderas det att använda magnetiska
DYVNLOMQLQJV¿OWHUVRPVHSDUHUDURFKInQJDUXSSHYRUHQKHWHUVRP¿QQV
i systemet (sandpartiklar, järnpartiklar och lera).
-
Värmeisolera aldrig den elektroniska kontrollanordningen.
- Använd alltid nya packningar i samband med underhåll.
7.2 Vridning av motorhuvud
Om installationen utförs på horisontella ledningar ska motorn med mon-
terad elektronisk kontrollanordning vridas 90° för att bibehålla IP-skydd-
sgraden. Det blir då även bekvämare för användaren att använda det
JUD¿VNDJUlQVVQLWWHWVH)LJ
Kontrollera att cirkulationspumpen är helt tom innan du påbörjar
vridningen av cirkulationspumpen.
1
2
4
3
Torque: 19-20
Nm
C D

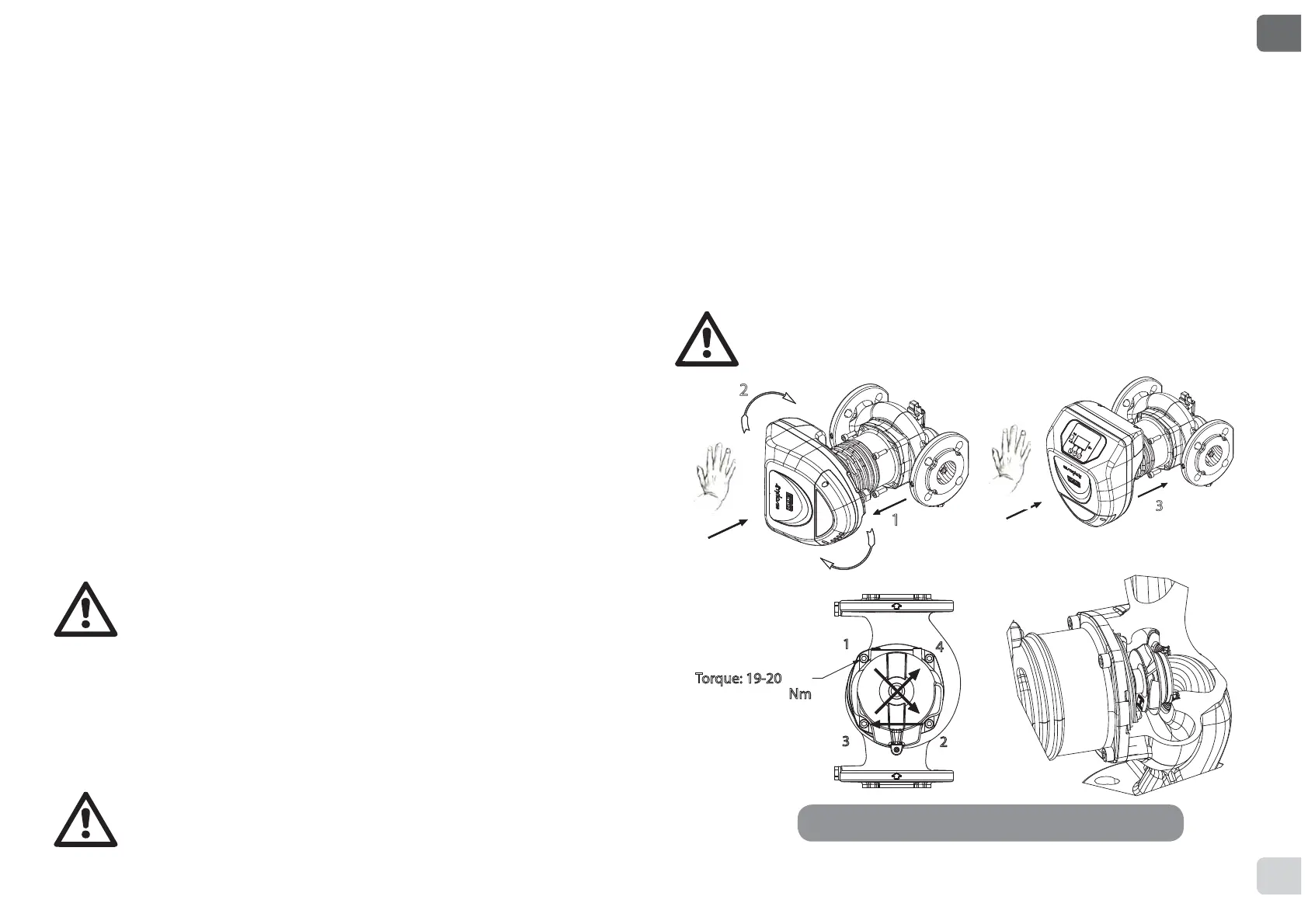

Fig 2: Monteringsanvisningar för motorhuvud
3
B
1
2
A
