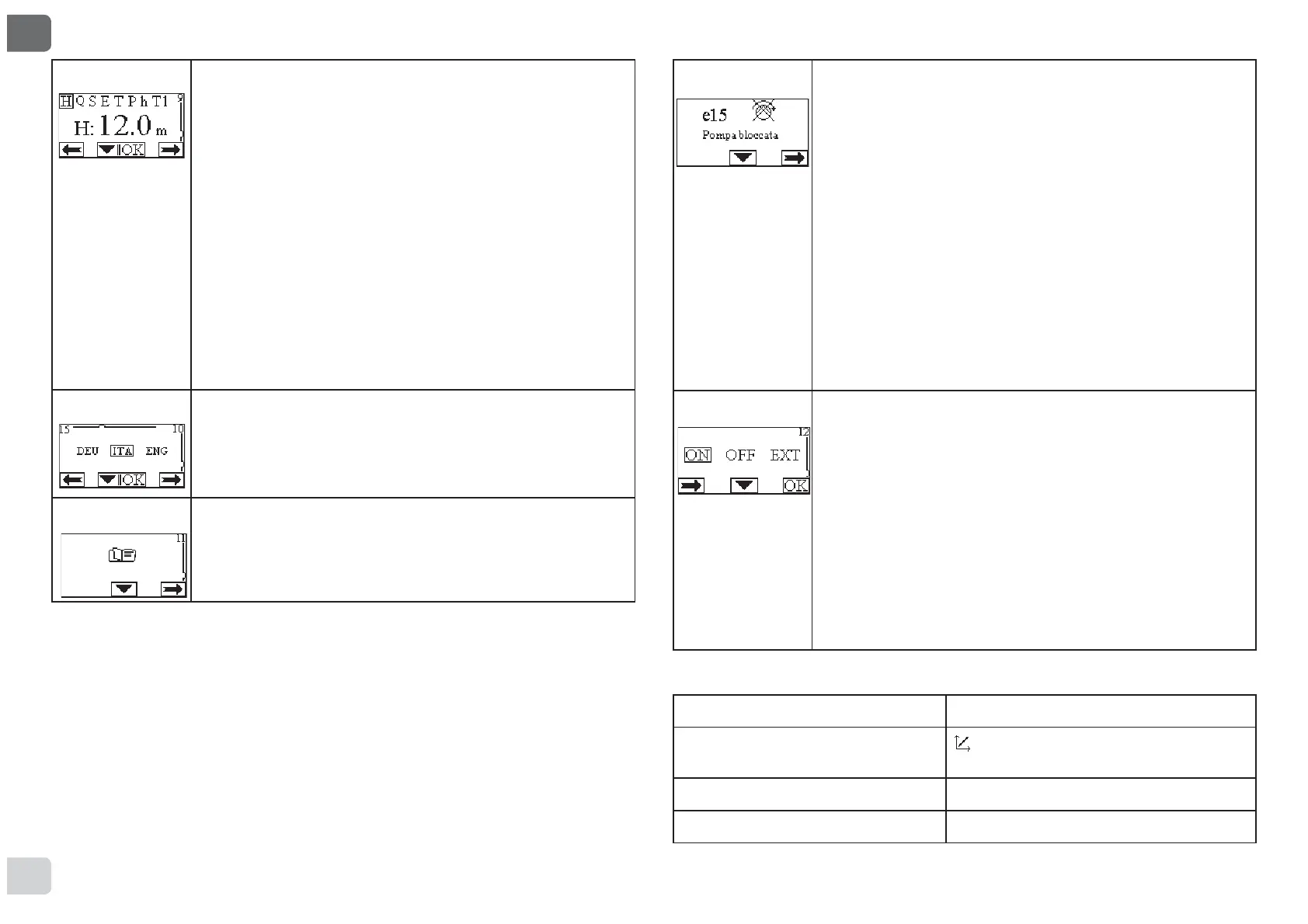

Pagina 9.0
Attraverso la pagina 9.0 si può scegliere il parametro da visua-
lizzare nella Home Page:
H: Prevalenza misurata espressa in metri
Q: Portata stimata espressa in m3/h
S: Velocità di rotazione espressa in giri al minuto (rpm)
E: Prevalenza richiesta dal segnale esterno 0-10V o PWM, se
attivo
P: Potenza erogata espressa in kW
h: Ore di funzionamento
T: Temperatura del liquido misurata con il sensore montato a
bordo
T1: Temperatura del liquido misurata con sensore esterno
Pagina 10.0
Attraverso la pagina 10.0 si può scegliere la lingua con cui
visualizzare i messaggi.
Pagina 11.0
Attraverso la pagina 11.0 si può visualizzare lo storico allarmi
premendo il tasto destro.



Storico Allarmi
Se il sistema rileva delle anomalie le registra in modo perma-
nente nello storico degli allarmi (per un massimo di 15 allarmi).
Per ogni allarme registrato si visualizza una pagina costitui-
WDGD SDUWLXQ FRGLFHDOIDQXPHULFR FKHLGHQWL¿FD LOWLSR GL
DQRPDOLDXQVLPERORFKHLOOXVWUDLQPRGRJUD¿FRO¶DQRPDOLDH
LQ¿QHXQPHVVDJJLRQHOODOLQJXDVHOH]LRQDWDDOOD3DJLQD
che descrive brevemente l’anomalia.
Premendo il tasto destro si possono scorrere tutte le pagine
dello storico.
Al termine dello storico compaiono 2 domande:
“Resettare Allarmi?”
Premendo OK (tasto sinistro) si resettano gli eventuali allarmi
ancora presenti nel sistema.
“Cancellare Storico Allarmi?”
Premendo OK (tasto sinistro) si cancellano gli allarmi memo-
rizzati nello storico.
Pagina 12.0
Attraverso la pagina 12.0 si può impostare il sistema nello sta-
to ON, OFF o comandato da segnale remoto EXT (Ingresso
digitale IN1).
Se si seleziona ON la pompa è sempre accesa.
Se si seleziona OFF la pompa è sempre spenta.
Se si seleziona EXT si abilita la lettura dello stato dell’ingresso
digitale IN1. Quando l’ingresso IN1 è energizzato il sistema va
in ON e viene avviata la pompa (nella Home Page compari-
ranno in basso a destra le scritte “EXT” e “ON” in alternanza);
quando l’ingresso IN1 non è energizzato il sistema va in OFF
e la pompa viene spenta (nella Home Page compariranno in
basso a destra le scritte “EXT” e “OFF” in alternanza). Per il
collegamento degli ingressi si veda par. 8.2.1
13. IMPOSTAZIONI DI FABBRICA
Parametro Valore
Modalità di regolazione
= Regolazione a pressione differenzia-
le proporzionale
THs 50 ºC
Modalità di funzionamento auto



