In Afbeelding 8 vindt u het aansluitschema van de externe signalen 0-10V
en PWM. Zoals op te maken valt uit de afbeelding, delen de 2 signalen
dezelfde klemmen van het klemmenbord en sluiten ze elkaar dus wed-
erzijds uit. Als u een analoog stuursignaal wilt gebruiken, moet het type
van dit signaal worden ingesteld vanuit het menu (zie par. 12 Pagina 7.0).
Verdere informatie en bijzonderheden over de analogische ingang en de
PWM zijn beschikbaar op de volgende link:
http://www.dabpumps.com/evoplus
8.2.4 Uitgangen
Onder verwijzing naar Afbeelding 9 zijn de volgende digitale uitgangen
beschikbaar:
Uitgang Klemnr Type contact Gekoppelde functie
OUT1
1NC
Alarmen in het systeem aanwezig/
afwezig
2COM
3NO
OUT2
4NC
Pomp in bedrijf/ Pomp gestopt5COM
6NO

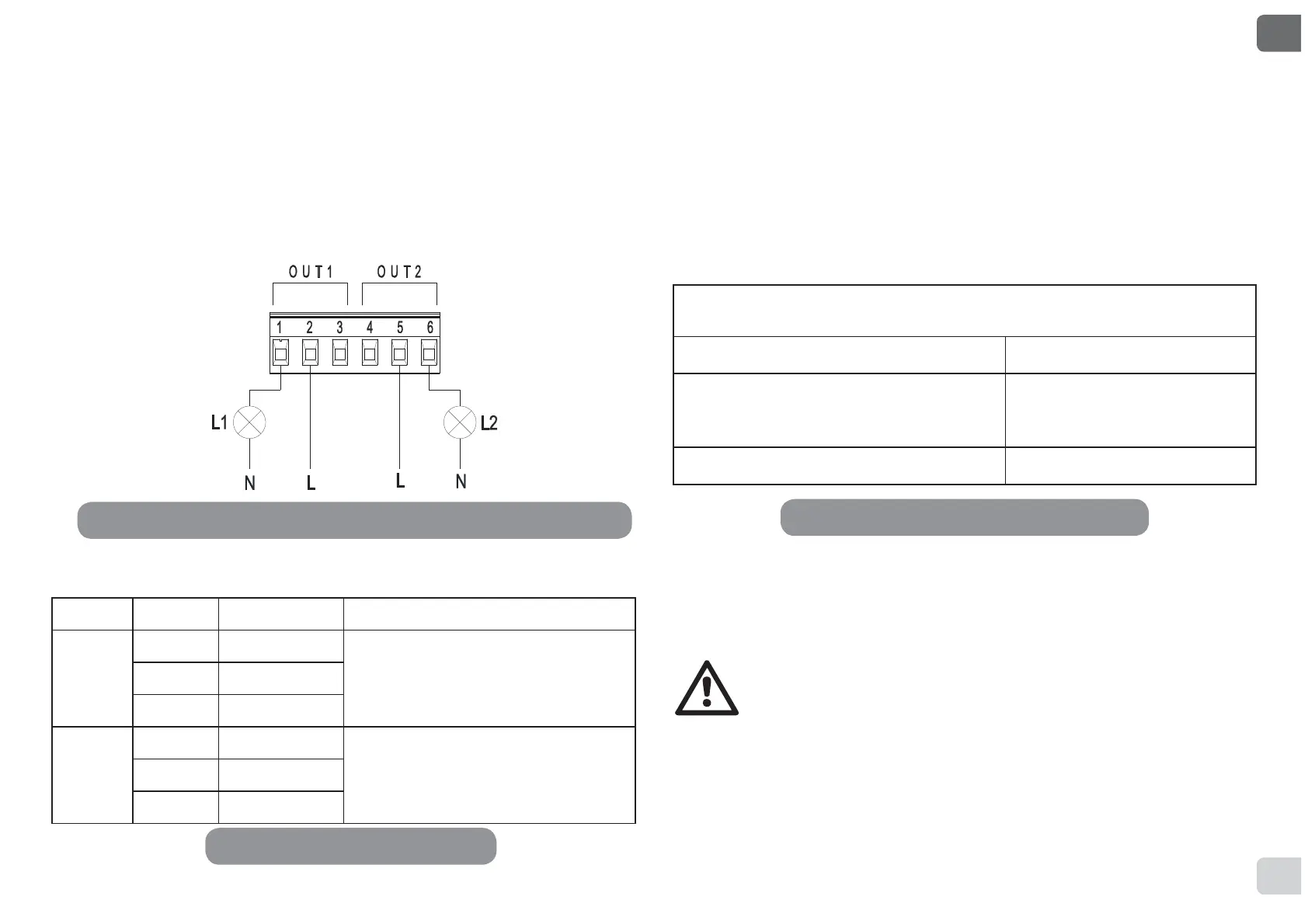

Afbeelding 9: Uittrekbaar 6-polig klemmenbord: aansluitvoorbeeld van
de uitgangen
Tabel 5: Uitgangen OUT1 en OUT2
De uitgangen OUT1 en OUT2 zijn beschikbaar op het uittrekbare 6-polige
NOHPPHQERUG]RDOVJHVSHFL¿FHHUGLQ7DEHOZDDURRNKHWW\SHFRQWDFW
wordt vermeld (NC = rustcontact , COM = gemeenschappelijk , NO =
arbeidscontact).
De elektrische kenmerken van de contacten zijn te vinden in Tabel 6.
In het voorbeeld van Afbeelding 8 gaat het licht L1 branden wanneer
er een alarm in het systeem aanwezig is, en gaat het uit wanneer er
geen enkele storing wordt geconstateerd. Het licht L2 gaat branden als
de pomp in bedrijf is, en gaat uit wanneer de pomp stilstaat.
Kenmerken van de uitgangscontacten
Max. getolereerde spanning [V] 250
Max. getolereerde stroom [A]
5 Bij resistieve belasting
2,5 Bij inductieve belasting
Max. aanvaardbare kabeldoorsnede [mm²] 2,5
8.3 Aansluitingen voor gecombineerde systemen
Om een gecombineerd systeem (systeem met twee pompen) te re-
aliseren is het voldoende 2 EVOPLUS circulatiepompen te verbinden
met behulp van de meegeleverde kabel, die in de hiervoor bestemde
connector wordt gestoken (zie Tabel 2).
Voor een goede werking van het gecombineerde systeem is het
noodzakelijk dat alle externe aansluitingen van het uittrekbare
13-polige klemmenbord parallel worden aangesloten tussen de 2
EVOPLUS pompen, volgens de nummering van de afzonderlijke
klemmen.
Voor de mogelijke bedrijfswijzen van dubbele systemen, zie par. 12 Pa-
gina 8.0 van het EVOPLUS-menu.
Tabel 6: Kenmerken van de uitgangscontacten
