SUOMI
FI
312
Viite
Kuv. 4 ja
Kuv. 5
Kuvaus
1
Ulosvedettävä riviliitin syöttölinjan kytkentää varten:
1x220-240 V, 50/60 Hz
2 Apu-LED
3 Korkeajännitteen LED
4 Kaksoiskiertovesipumppujen kytkennän liitin
5
Nesteen paine- ja lämpötila-anturin kytkennän liitin
(vakiovaruste)
6
13-napainen ulosvedettävä riviliitin tulojen ja MODBUS-järje-
stelmien liitäntään
7
6-napainen ulosvedettävä riviliitin hälytysilmoituksia ja järje-
stelmän tilasta kertovia ilmoituksia varten
8.1 Virtakytkentä
Ennen kiertovesipumpun sähkökytkennän suorittamista on
varmistettava, että EVOPLUS-ohjauspaneelin kansi on täysin sul-
jettu!

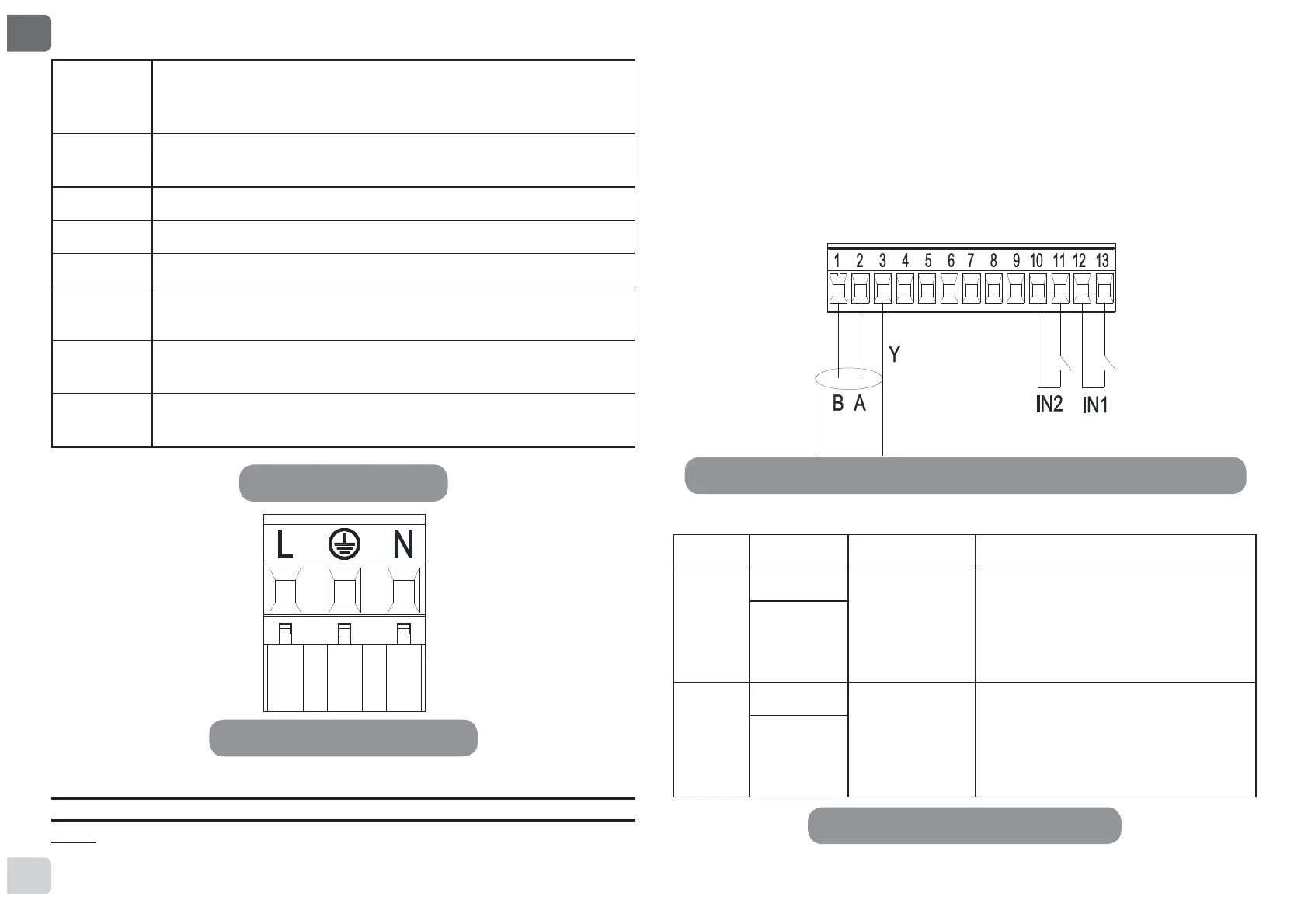

Taul. 2: Sähköliitännät
Kuv. 6: Irrotettava riviliitin
8.2 Tulojen, lähtöjen ja MODBUS-järjestelmän sähkökytkennät
EVOPLUS-kiertovesipumput on varustettu digitaalisilla ja analogisilla tu-
loilla sekä digitaalisilla lähdöillä, jotta voitaisiin toteuttaa vaativimpiinkin
asennustilanteisiin soveltuvia käyttöliittymäratkaisuja.
Asentajan tarvitsee vain suorittaa haluttujen tulo- ja lähtökontaktien kyt-
NHQQlWVHNlNRQ¿JXURLGDQLLGHQWRLPLQQRWKDOXWXOODWDYDOODNVNDSSDOHHW
8.2.1, 8.2.2, 8.2.3 ja 8.2.4)
8.2.1 Digitaaliset tulot
Käytettävissä olevat digitaaliset tulot ovat (ks. Kuv. 7 ):
Tulo Liitt. nro Kontaktityyppi <KGLVWHWW\WRLPLQWR
IN1
12
Potentiaali-
vapaa kontakti
EXT: Jos aktivoitu ohjauspaneelista
(ks. kapp. 12 Sivu 11.0 EVOPLUS-
valikko), on mahdollista ohjata pum-
pun käynnistymistä ja sammuttami-
sta etäohjauksella.
13
IN2
10
Potentiaali-
vapaa kontakti
Economy: Jos aktivoitu ohjau-
spaneelista (ks. kapp. 12 Sivu 5.0
EVOPLUS-valikko), on mahdollista
aktivoida asetuspisteen vähen-
nystoiminto etäohjauksella.
11
Kuv. 7: 13-napainen ulosvedettävä riviliitin: digitaaliset tulot ja MODBUS
Taul. 3: Digitaaliset tulot IN1 ja IN2
