135
Bezug
( Abbildung 4
und Ab-
bildung 5)
Beschreibung
1
Abnehmbares Klemmenbrett für den Anschluss der Versor-
gungsleitung:
1x220-240 V, 50/60 Hz
2 Zusätzliche LED
3 LED für Hochspannungspräsenz
4 Anschlussverbinder für Zwillings-Umwälzpumpen
5
Anschlussverbinder für Druck- und Temperatursensor der Flüs-
sigkeit (serienmäßig)
6
Abnehmbares Klemmenbrett mit 13 Polen für den Anschluss
der Eingänge und der MODBUS-Systeme
7
Abnehmbares Klemmenbrett mit 6 Polen für die Meldung von
Alarmen und Systemstatus
8.1 Versorgungsanschluss

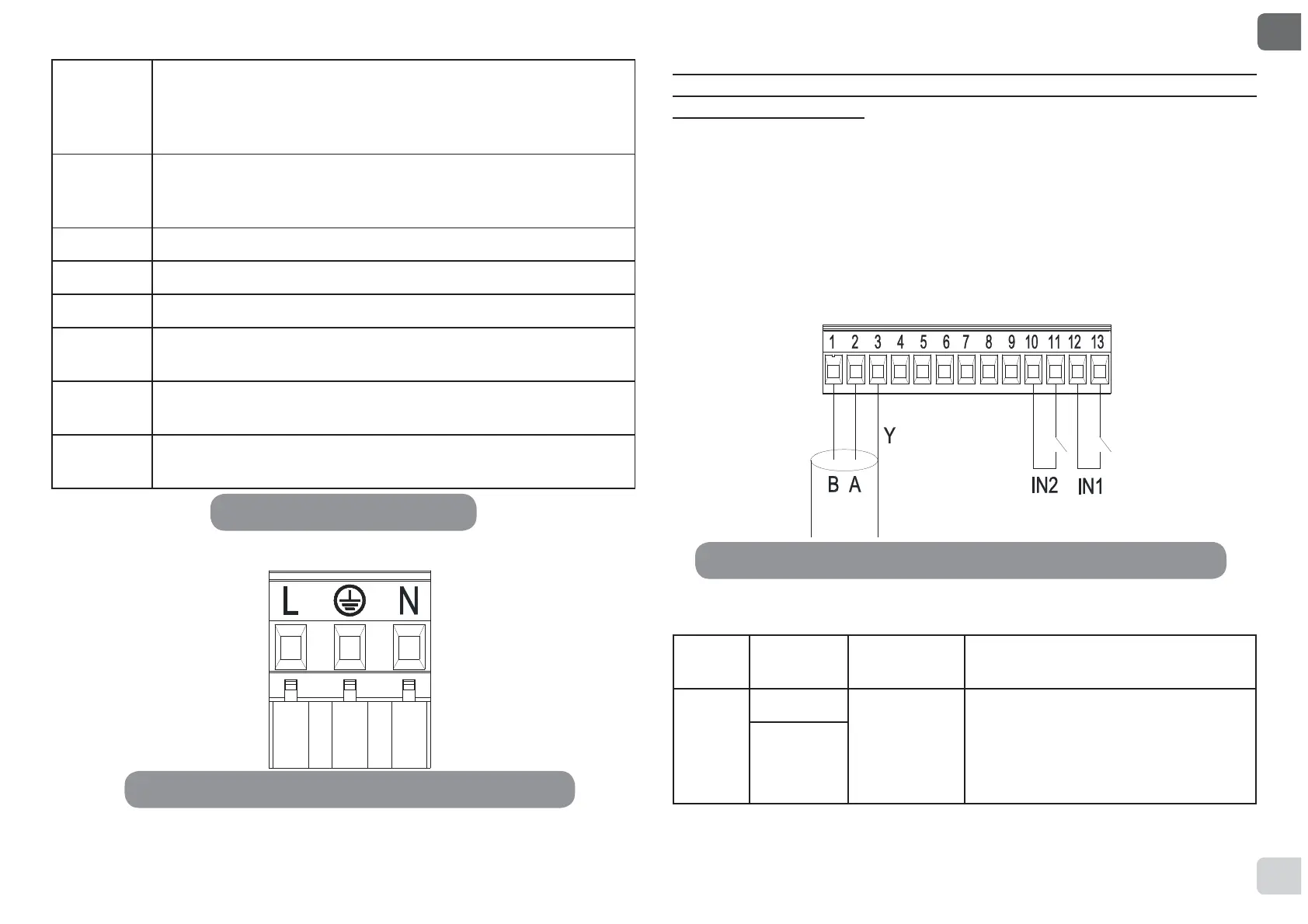

Tabelle 2: Elektroanschlüsse
Abbildung 6: Abnehmbares Klemmenbrett der Versorgung
Bevor die Umwälzpumpe unter Spannung gesetzt wird, ist sicher-
zustellen, dass der Deckel des Steuerpaneels EVOPLUS vollkom-
men verschlossen ist!
8.2 Elektroanschlüsse für Ein- und Ausgänge und MODBUS
Die Umwälzpumpen EVOPLUS sind mit digitalen und analogen Eingän-
gen, sowie digitalen Ausgängen ausgestattet, so dass einige Schnittstel-
lenlösungen mit komplexeren Installationen realisiert werden können.
Der Installateur muss lediglich die gewünschten Eingangs- und Ausgang-
VNRQWDNWHYHUGUDKWHQXQGGLHHQWVSUHFKHQGHQ)XQNWLRQHQNRQ¿JXULHUHQ
(siehe Abs. 8.2.1 Abs. 8.2.2 Abs. 8.2.3 und Abs.8.2.4).
8.2.1 Digitaleingänge
Mit Bezug auf Abbildung 7 sind die folgenden digitalen Eingänge
verfügbar:
Eingang
Klem-
mennr.
Kontakttyp Zugeordnete Funktion
IN1
12
Potentialfreier
Kontakt
EXT: Wenn über Steuerpaneel akti-
viert wird (siehe Abs.12 Seite 11.0 des
Menüs EVOPLUS), kann die Pumpe
ferngesteuert ein- und ausgeschaltet
werden.
13
Abbildung 7: Abnehmbares Klemmenbrett mit 13 Polen: digitale
Eingänge und MODBUS
