DAB evoplus - Entrada Analógica y PWM; MODBUS y LON Bus; Tabla 3: Entradas Digitales IN1 y IN2; Tabla 4: Terminales RS_485 MODBUS

ESPAÑOL
ES
46
/RV SDUiPHWURV GH FRQ¿JXUDFLyQ GH OD FRPXQLFDFLyQ 02'%86 HVWiQ
disponibles en el menú avanzado véase el párr.12).
Además, los circuladores EVOPLUS tendrán la posibilidad de comunicar
con LON Bus a través de dispositivos de interfaz exteriores.
Más informaciones y detalles sobre la interfaz MODBUS y LON bus es-
tán disponibles y se pueden descargar desde el enlace:
http://www.dabpumps.com/evoplus
8.2.3 Entrada analógica y PWM
Consta en la Figura 8 el esquema de conexión de las señales exteri-
RUHV9\ 3:0&RPRVHFRPSUXHED HQOD¿JXUDL ODVVHxDOHV
comparten los mismos terminales del terminal de bornes, por lo que son
mutuamente exclusivos. Si se desea utilizar una señal analógica de con-
WUROKDEUiTXHFRQ¿JXUDUHQHOPHQ~HOWLSRGHGLFKDVHxDOYpDVHSiUU
12 Página 7,0).
Hay disponibles más informaciones y detalles en relación al uso de la
entrada analógica y PWM en el siguiente enlace:
http://www.dabpumps.com/evoplus
IN2
10
Contacto limpio
Economy: De estar activado
desde el panel de control (ver párr.
12 Página 5.0 del menú EVOPLUS)
será posible activar a distancia la
función de reducción del set-point.
11
De estar activadas las funciones EXT y Economy dede el panel de con-
trol, el sistema se comportará de la manera siguiente:
IN1 IN2 Estado del sistema
Abierto Abierto Pompa ferma
Abierto Cerrado Pompa ferma
Cerrado Abierto Pompa in marcia con set-point impostato dall’utente
Cerrado Cerrado Pompa in marcia con set-point ridotto
8.2.2 MODBUS y LON Bus
Los circuladores EVOPLUS permiten una comunicación en serie mediante
XQDHQWUDGD566HUHDOL]DODFRPXQLFDFLyQFRQIRUPHDODVHVSHFL¿FD-
ciones MODBUS.
Con MODBUS es posible establecer los parámetros de funcionamiento del
circulador desde distancia como, por ejemplo, la presión diferencial deseada,
LQÀXHQFLDGHODWHPSHUDWXUDPRGRGHUHJXODFLyQHWF0LHQWUDVWDQWRHOFLU-
culador puede proporcionar informaciones importantes sobre el estado del
sistema.
Para las conexiones eléctricas tener como referencia la Figura 6 y la Tabla 4:
Terminales MODBUS Nº borne Descripción
A 2 Terminal no invertido (+)
B 1 Terminal invertido (-)
Y3 GND
Tabla 3: Entradas digitales IN1 y IN2
Tabla 4: Terminales RS_485 MODBUS

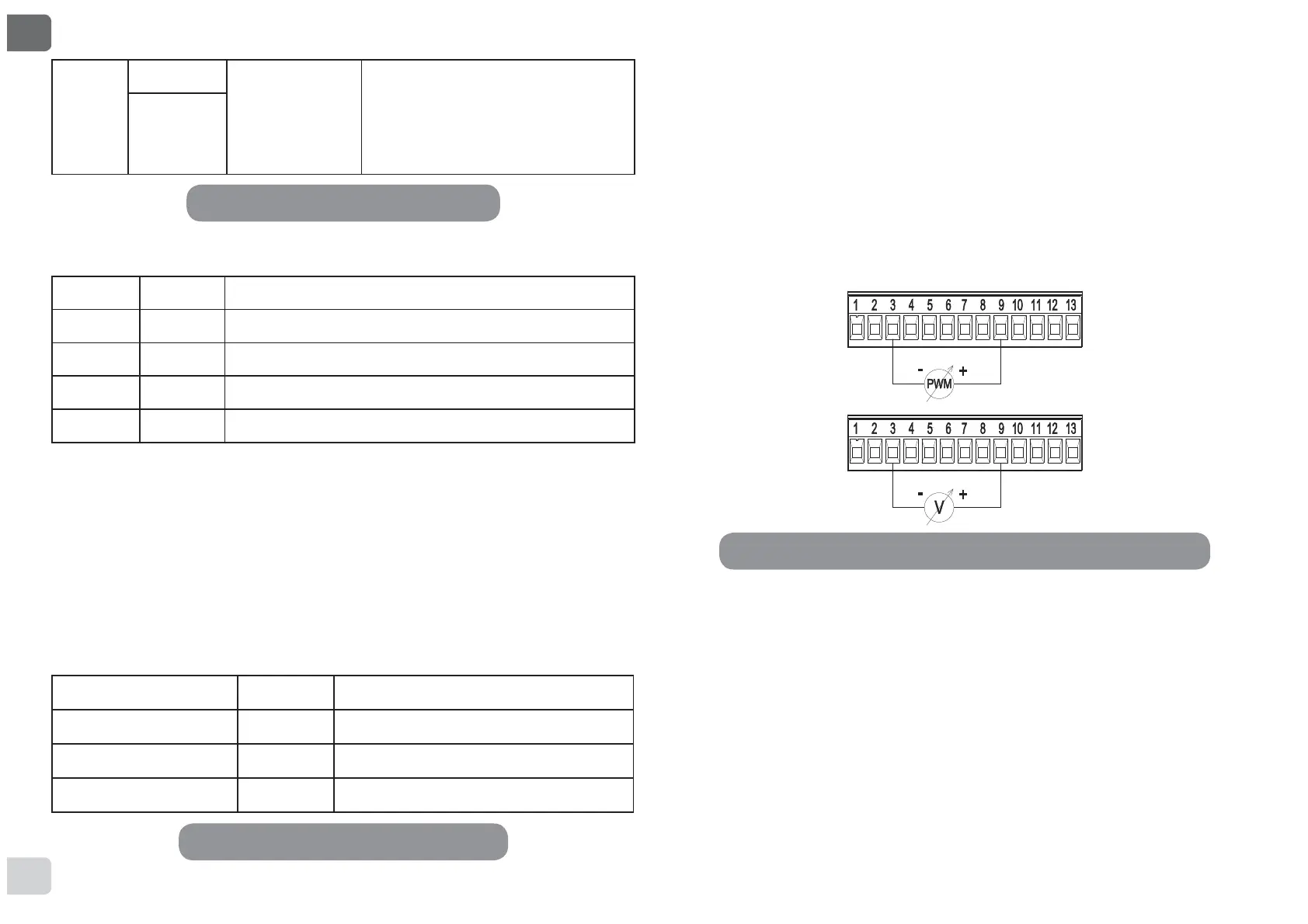

Figura 8: Terminal de bornes extraíble 13 polos: entradas
0-10V y PWM
