nale 0-10V und PWM. Wie aus der Abbildung ersichtlich wird, teilen sich
die 2 Signale dieselben Endklemmen der Klemmleiste und schließen
sich folglich gegenseitig aus. Soll ein analoges Steuersignal verwendet
werden, muss die Typologie dieses Signals über das Menü eingegeben
werden (siehe Abs. 12 Seite 7.0)
Weitere Informationen und Details zur Verwendung des Analogeingangs
und PWM Eingangs stehen unter folgendem Link zur Verfügung:
http://www.dabpumps.com/evoplus
8.2.4 Ausgänge
Mit Bezug auf Abbildung 9 sind die folgenden digitalen Ausgänge
verfügbar:
Ausgang Klemmennr.
Kon-
takttyp
Zugeordnete Funktion
OUT1
1NC
Vorliegen/Fehlen von Alarmen im
System
2COM
3NO
OUT2
4NC
Pumpe in Betrieb/ Pumpe stillstehend5COM
6NO

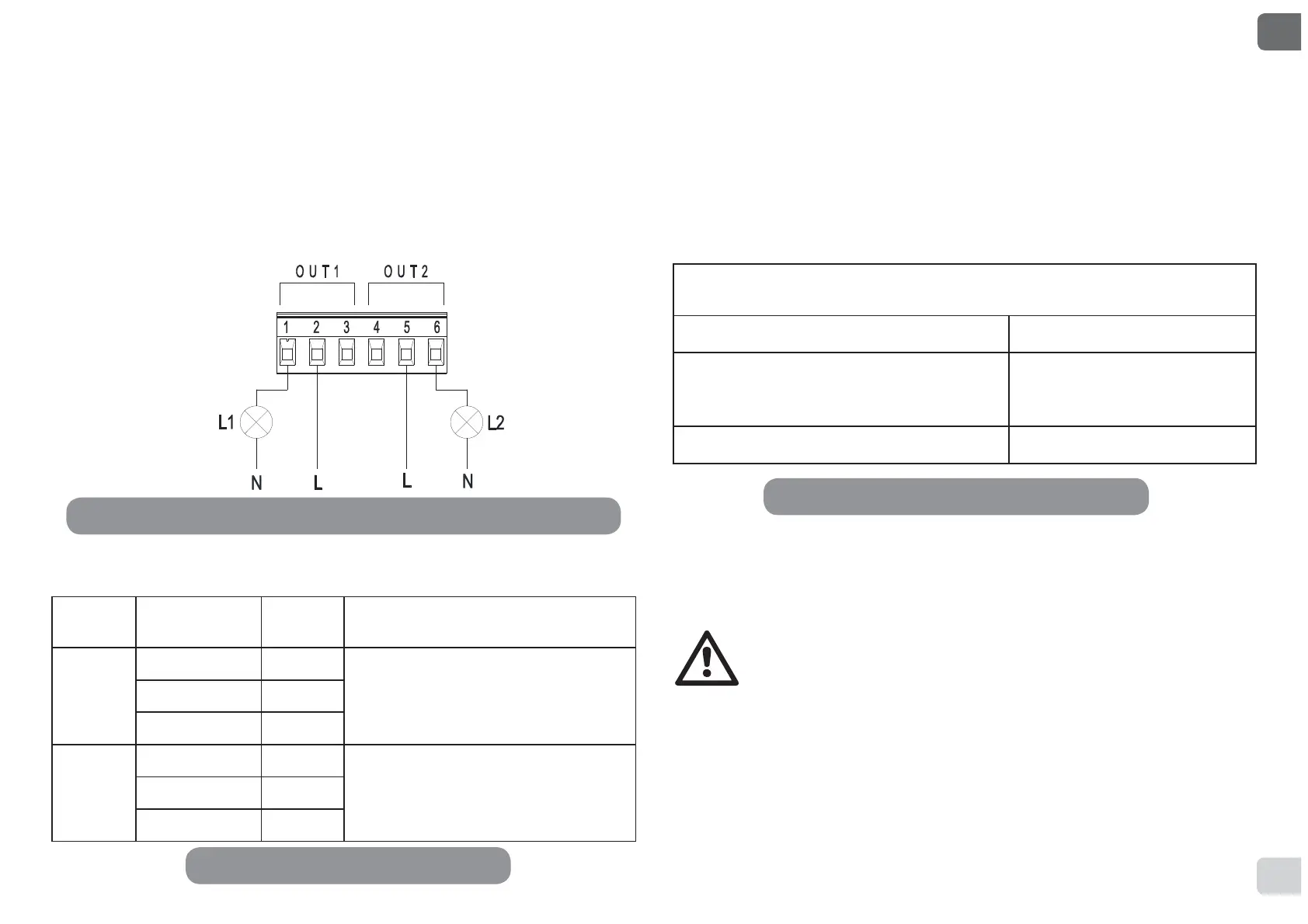

Abbildung 9: Abnehmbares Klemmenbrett mit 6 Polen: Beispiel für den
Anschluss der Ausgänge
Tabelle 5: Ausgänge OUT1 und OUT2
Die Ausgänge OUT1 und OUT2 sind an der abnehmbaren Klemmleiste
mit 6 Polen vorhanden, wie unter Tabelle 5 angegeben, wo auch die Kon-
takttypologien (NC = Ruhekontakt, COM = Mittelkontakt, NO = Arbeits-
kontakt).
'LHHOHNWULVFKHQ0HUNPDOHGHU.RQWDNWH¿QGHQVLFKXQWHU$EELOGXQJ
In dem Beispiel der Abbildung 8 geht die Lampe L1 an, wenn im Sys-
tem ein Alarm vorliegt, und geht aus, wenn keinerlei Anomalie vorliegt,
während die Lampe L2 bei Pumpe in Betrieb angeht, und bei stillste-
hender Pumpe ausgeht.
Charakteristiken der Ausgangskontakte
Max. ertragbare Spannung [V] 250
Max. ertragbarer Strom [A]
5 Wenn Widerstandsbelastung
2,5 Wenn induktive Belastung
Max. annehmbarer Kabelquerschnitt [mm²] 2,5
8.3 Anschluss von Zwillings-Systemen
Um ein Zwillings-System zu realisieren, werden lediglich die beiden Um-
wälzpumpen EVOPLUS mit dem mitgelieferten Kabel verbunden, das an
den speziellen Verbinder angeschlossen wird (siehe Tabelle 2).
Für die korrekte Funktion des Zwillingssystems müssen alle exter-
nen Anschlüsse der abnehmbaren Klemmenleiste mit 13 Polen
zwischen den beiden EVOPLUS unter Einhaltung der Nummerie-
rung der einzelnen Klemmen parallel geschaltet werden.
Für die möglichen Funktionsmodalitäten der Zwillings-Systeme siehe
Abs.12 Seite 8.0 des Menüs EVOPLUS.
Tabelle 6: Charakteristiken der Ausgangskontakte
