ESPAÑOL
ES
45
Referencia
(Figura 4 y
Figura 5)
Descripción
1
Terminal de bornes extraíble para conectar la línea de
alimentación:1x220-240 V, 50/60 Hz
2 LED auxiliar
3 LED presencia alta tensión
4 Conector de conexión para circuladores dobles
5
Conector de conexión para sensor de presión y temperatura
GHOÀXLGRGHVHULH
6
Terminal de bornes extraíble 13 polos para conectar las entra-
das y los sistemas MODBUS
7
Terminal de bornes extraíble 6 polos para señalizaciones de
alarma y estado del sistema
8.1 Conexión de alimentación
¡Antes de alimentar el circulador comprobar que la tapa del panel de
control EVOPLUS esté perfectamente cerrada!
Tabla 2: Conexiones eléctricas

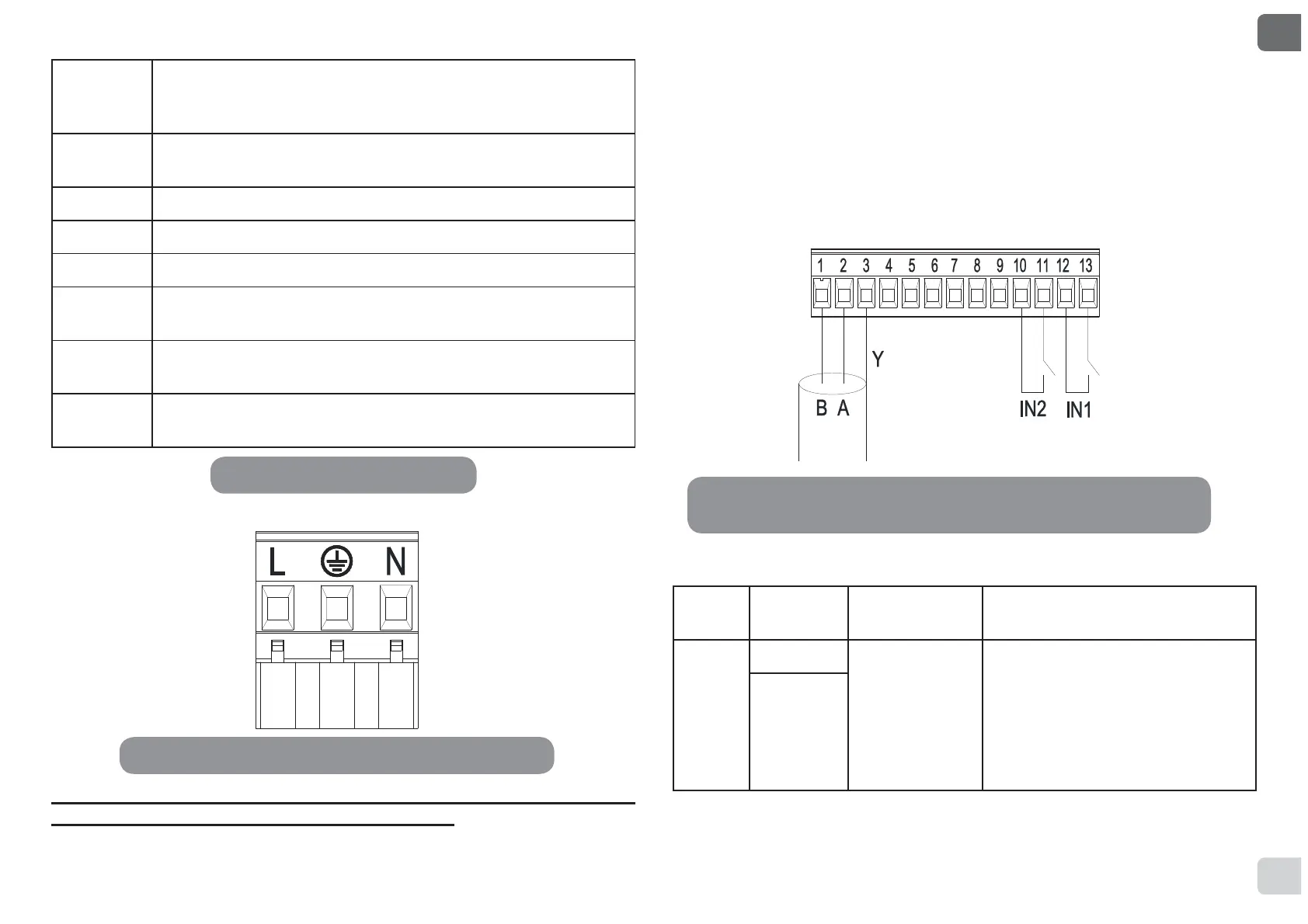

Figura 6: Terminal de bornes extraíble de alimentación
8.2 Conexiones eléctricas entradas, salidas y MODBUS
Los circuladores EVOPLUS están dotados de entradas digitales, analógi-
FDV\GHVDOLGDVGLJLWDOHVD¿QGHSRGHUUHDOL]D5DOJXQDVVROXFLRQHVGH
interfaz con instalaciones más complejas.
3DUDHOLQVWDODGRUVHUiVX¿FLHQWHPRQWDUORVFDEOHVGHORVFRQWDFWRVGH
HQWUDGD\VDOLGDGHVHDGRV\FRQ¿JXUDUVXVUHODWLYDVIXQFLRQHVVHJ~QVH
desee (ver párr. 8.2.1 párr. 8.2.2, párr. 8.2.3 y párr. 8.2.4 )
8.2.1 Entradas digitales
Con respecto a la Figura 7, las entradas digitales disponibles son:
Entrada Nº borne
Tipo de
contacto
Función asociada
IN1
12
Contacto limpio
EXT: De estar activado desde el
panel de control (ver párr. 12 Pági-
na 11.0) del menú EVOPLUS será
posible accionar a distancia el en-
cendido y el apagado de la bomba.
13
Figura 7: Terminal de bornes extraíble 13 polos: entradas digitales
y MODBUS
