8.2.3 Analoginen tulo ja PWM
Kuv. 8 näkyy ulkoisten signaalien 0-10V ja PWM:n kytkentäkaavio. Kuten
kuvasta näkyy, 2 signaalia jakavat keskenään riviliittimen samat liittimet,
jonka vuoksi ne sulkevat toisensa pois. Jos halutaan käyttää analogista
ohjaussignaalia on kyseisen signaalin tyyppi asetettava valikosta (ks.
kappale 12 Sivu 7.0).
Lisätietoja ja yksityiskohtia analogisen tulon käytöstä ja PWM:stä on saa-
tavilla seuraavasta linkistä:
http://www.dabpumps.com/evoplus

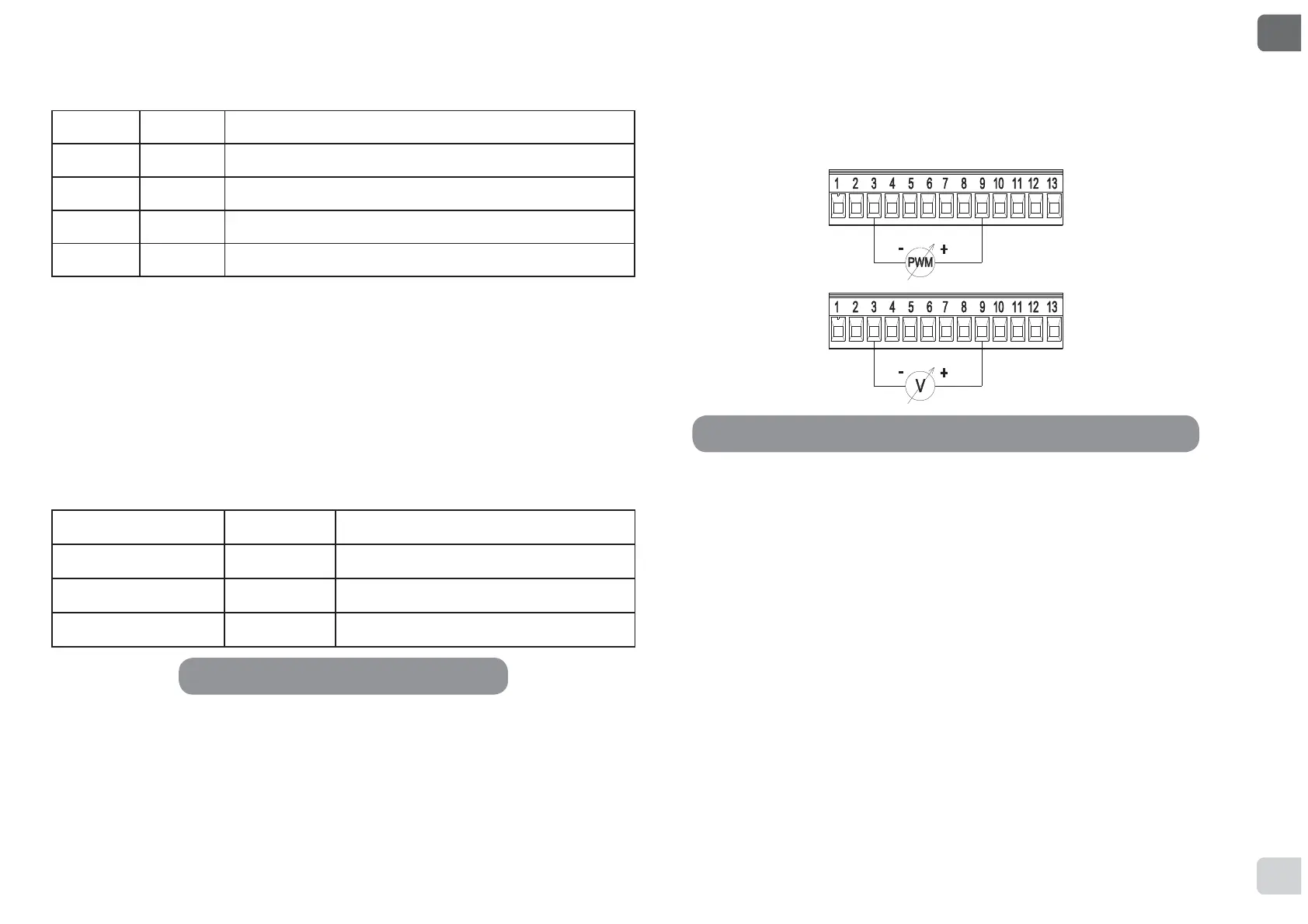

Kuv. 8: 13-napainen ulosvedettävä riviliitin: tulot 0-10V ja PWM
Jos EXT- ja Economy-toiminnot on aktivoitu ohjauspaneelista, järjest-
elmä käyttäytyy seuraavalla tavalla:
IN1 IN2 Järjestelmän tila
Auki Auki Pumppu seisoo
Auki Kiinni Pumppu seisoo
Kiinni Auki Pumppu käy käyttäjän asettamalla asetusarvolla
Kiinni Kiinni Pumppu käy vähennetyllä asetusarvolla
8.2.2 MODBUS ja LON Bus
EVOPLUS-kiertovesipumput on varustettu RS-485-sarjaväylällä. Kom-
munikointi tapahtuu MODBUS-protokollan mukaisesti.
MODBUSin kautta on mahdollista asettaa etäohjauksella kiertove-
sipumpun toimintaparametreja; näitä ovat esimerkiksi haluttu paine-ero,
lämpötilan vaikutus, säätötapa, jne. Samanaikaisesti kiertovesipumppu
kykenee antamaan tärkeitä tietoja järjestelmän tilasta.
Sähkökytkentöjen tiedot, ks. Kuv. 6ja Taul. 4:
MODBUS-liitännät Liitt. nro. Kuvaus
A 2 Ei-invertoitu liitin (+)
B 1 Invertoitu liitin (-)
Y3 GND
02'%86NRPPXQLNRLQQLQ NRQ¿JXURLQWLSDUDPHWULW RYDW VDDWDYLOOD OLVlD-
setusten valikossa (ks. kappale 12).
EVOPLUS-kiertovesipumput kykenevät lisäksi kommunikoimaan LON
Bus –väylällä ulkoisten käyttöliittymälaitteiden kautta.
Lisätietoja ja yksityiskohtia MODBUS- ja LON Bus -väylistä on saatavilla
Taul. 4: Liittimet RS_485 MODBUS
