ITALIANO
IT
9
Riferimento
(Figura 4 e
Figura 5)
Descrizione
1
Morsettiera estraibile per il collegamento della linea di alimen-
tazione:
1x220-240 V, 50/60 Hz
2 LED ausiliario
3 LED presenza alta tensione
4 Connettore di collegamento per circolatori gemellari
5
Connettore di collegamento per sensore di pressione e tem-
SHUDWXUDÀXLGR
(di serie)
6
Morsettiera estraibile 13 poli per il collegamento degli ingressi
e dei sistemi MODBUS
7
Morsettiera estraibile 6 poli per segnalazioni di allarme e stato
sistema
8.1 Collegamento di Alimentazione

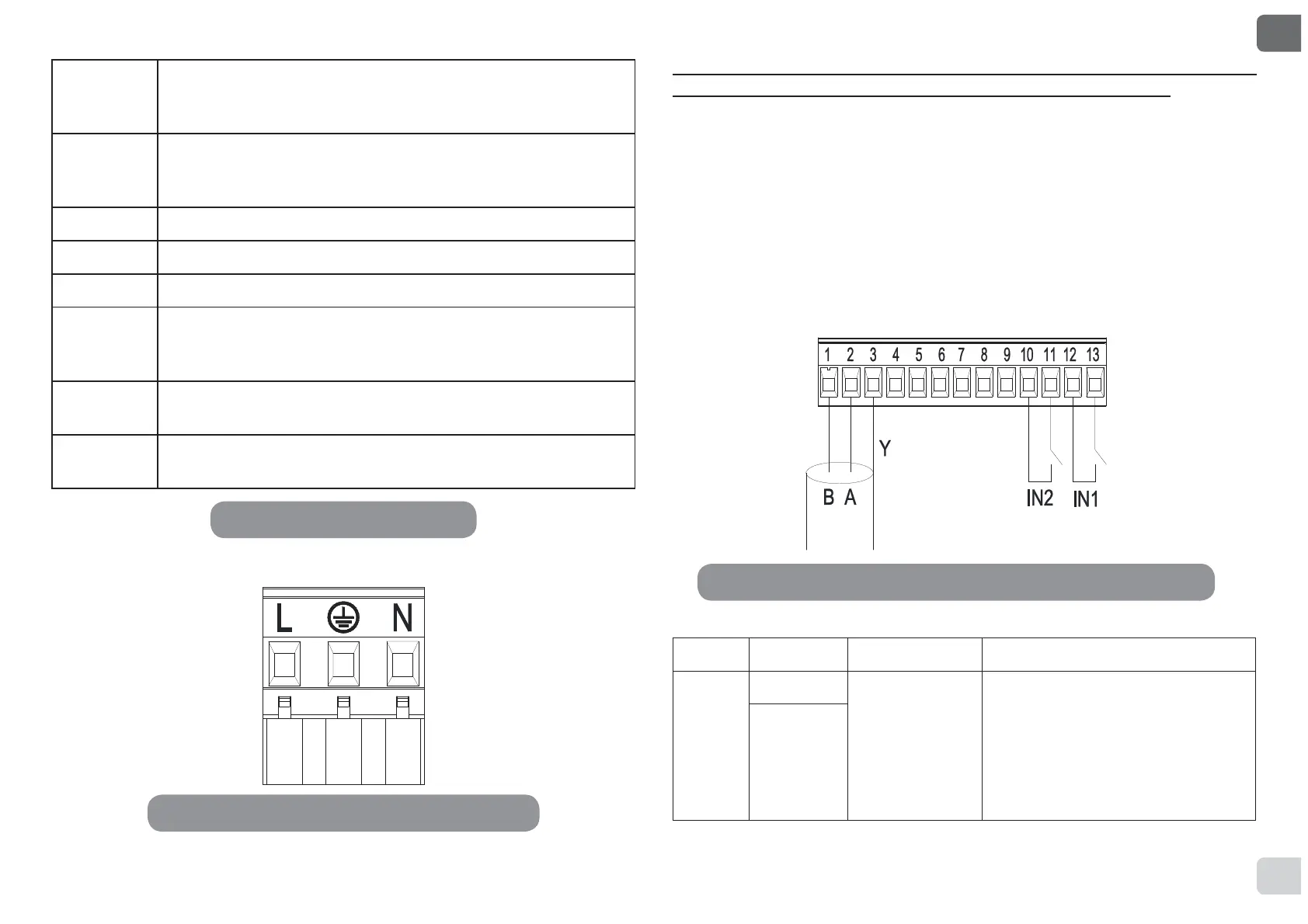

Tabella 2: Connessioni elettriche
Figura 6: Morsettiera estraibile di alimentazione
Prima di alimentare il circolatore assicurarsi che il coperchio del
pannello di controllo EVOPLUS sia perfettamente chiuso!
8.2 Collegamenti Elettrici Ingressi, Uscite e MODBUS
I circolatori EVOPLUS sono dotati di ingressi digitali, analogici ed uscite
digitali in modo da poter realizzare alcune soluzioni di interfaccia con
istallazioni più complesse.
3HUO¶LQVWDOODWRUHVDUjVXI¿FLHQWHFDEODUHLFRQWDWWLGLLQJUHVVRHGLXVFLWD
GHVLGHUDWLHFRQ¿JXUDUQHOHUHODWLYHIXQ]LRQDOLWjFRPHGHVLGHUDWRVLYHGD
par. 8.2.1 par. 8.2.2 par. 8.2.3 e par. 8.2.4).
8.2.1 Ingressi Digitali
Con riferimento alla Figura 6 gli ingressi digitali disponibili sono:
Ingresso Nº morsetto Tipo Contatto Funzione associata
IN1
12
Contatto Pulito
EXT: Se attivato da pannello di con-
trollo (si veda par. 12 Pagina 11.0
del menù EVOPLUS) sarà possibile
comandare l’accensione e lo spe-
gnimento della pompa da remoto.
13
Figura 7: Morsettiera estraibile 13 poli: ingressi digitali e MODBUS
