3DUDPHWUDUQDI|UNRQ¿JXUDWLRQDYNRPPXQLNDWLRQHQYLD02'%86V\V-
WHP¿QQVL$YDQFHUDGPHQ\VHNDS
Cirkulationspumparna i serie EVOPLUS kan även kommunicera via LON
Bus med hjälp av externa gränssnittsanordningar.
Ytterligare och mer detaljerad information om gränssnittet MODBUS och
/21EXV¿QQVSnRFKNDQQHGODGGDVIUnQI|OMDQGHOlQN
http://www.dabpumps.com/evoplus
8.2.3 Analog ingång och PWM
I Fig. 8 visas kopplingsschemat för de externa signalerna 0 - 10 V och
3:0'HWIUDPJnUDY¿JXUHQDWWGHWYnVLJQDOHUQDGHODUSnVDPPDNOlP-
mor på kopplingsplinten och utesluter därför varandra. Om du vill an-
vända en analog styrsignal måste signaltypen matas in i menyn (se kap.
12 Sidan 7.0).
Ytterligare och mer detaljerad information om användning av den analo-
JDLQJnQJHQRFK3:0¿QQVSnI|OMDQGHOlQN
http://www.dabpumps.com/evoplus

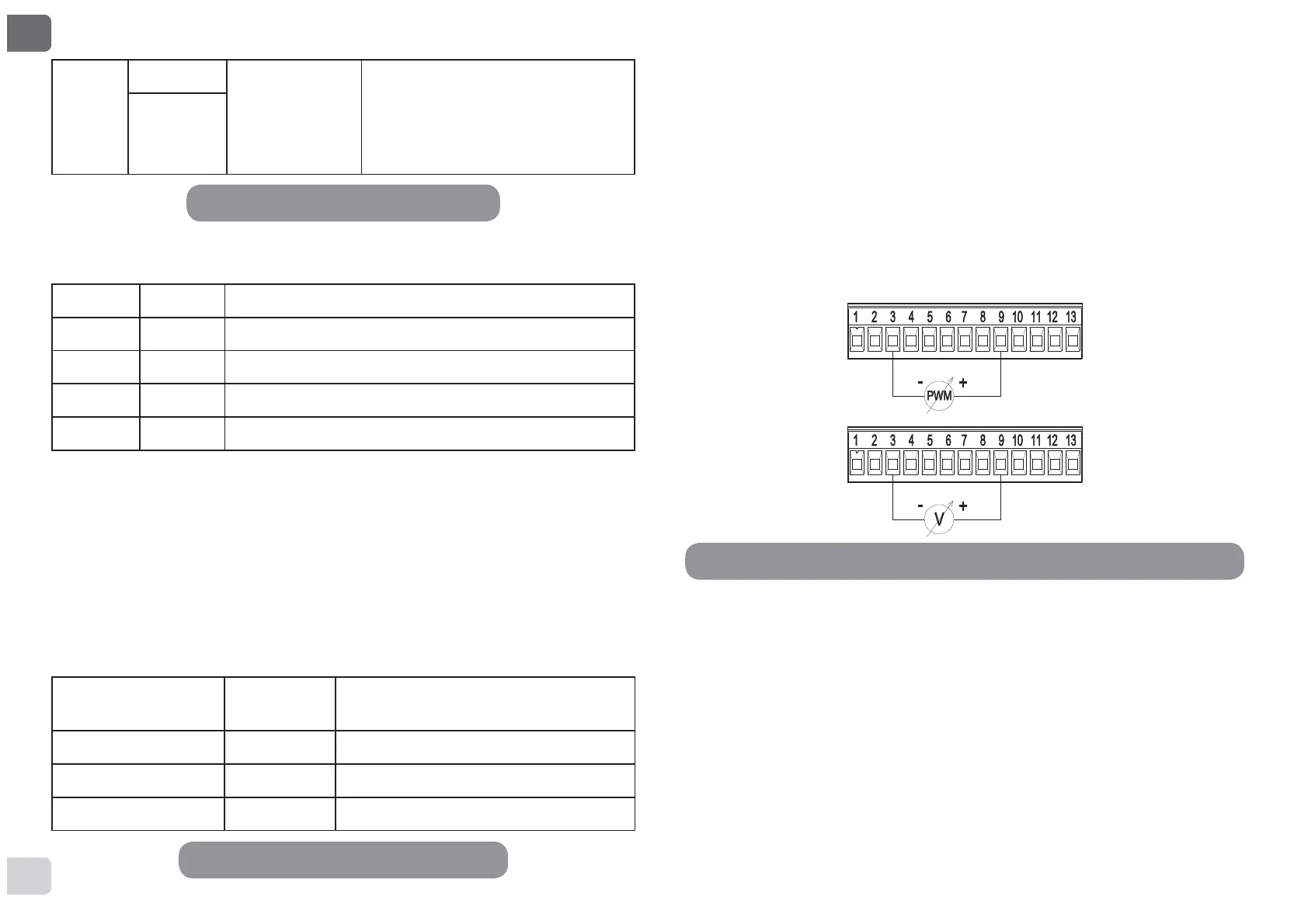

Fig. 8: 13-polig utdragbar kopplingsplint: Ingångar 0 - 10 V och PWM
IN2
10
Ren kontakt
Economy: Om aktivering sker från
kontrollpanelen (se kap. 12 Sidan
5.0 i menyn EVOPLUS) kan aktive-
ringen av funktionen för minskning
av börvärdet fjärrstyras.
11
Om EXT och Economy funktionerna har aktiverats från kontrollpanelen
kommer systemet att ha följande händelseförlopp:
IN1 IN2 Systemstatus
Öppen Öppen Pump avstängd
Öppen Sluten Pump avstängd
Sluten Öppen Pump i drift med börvärde inställt av användaren
Sluten Sluten Pump i drift med minskat börvärde
8.2.2 MODBUS och LON Bus
Cirkulationspumparna i serie EVOPLUS ger tillgång till en seriell kom-
PXQLNDWLRQYLDHQLQJnQJ56.RPPXQLNDWLRQHQVNHUHQOLJWVSHFL¿-
kationerna för MODBUS.
Med hjälp av MODBUS kan cirkulationspumpens driftparametrar ställas
in fjärrstyrt, såsom önskat differentialtryck, temperaturinställning, inställ-
ningssätt o.s.v. Samtidigt kan cirkulationspumpen ge viktig information
om systemstatusen.
För elanslutningen, se Fig. 6 och Tabell 4
Klämmor MODBUS
Nr på
klämma Beskrivning
A 2 Ej omkastad klämma (+)
B 1 Omkastad klämma (-)
Y3 GND
Tabell 3: Digitala ingångar IN1 och IN2
Tabell 4: Klämmor RS_485 MODBUS
